मध्यम भोल्टेज SF6 पूर्ण रूपमा इन्सुलेटेड सिल गरिएको इलेक्ट्रिकल रिंग मुख्य इकाई कम्प्याक्ट स्विचगियर

यो मध्यम भोल्टेज SF6 पूर्ण रूपमा इन्सुलेटेड सिल गरिएको इलेक्ट्रिकल रिंग मुख्य एकाई कम्प्याक्ट स्विचगियर लुगाओको प्रमुख उत्पादन हो। पूर्ण रूपमा सिल गरिएको, मर्मत-रहित डिजाइनको विशेषता सहित, यसले विश्वभर 12kV, 24kV, र 36kV पावर ग्रिडहरूको लागि पावर वितरण प्रदान गर्न सक्छ। यो औंठी मुख्य इकाईले CE, ISO, र IEC जस्ता अन्तर्राष्ट्रिय प्रमाणीकरणहरू पनि पालना गर्दछ। एक व्यावसायिक विद्युतीय स्विचगियर आपूर्तिकर्ताको रूपमा, लुगाओको SF6-इन्सुलेटेड स्विचगियरले बाह्य वातावरणबाट सबै उच्च-भोल्टेज घटकहरूलाई पूर्ण रूपमा अलग गर्छ। यसको धातु-संलग्न संरचनाले भूमिगत सबस्टेशनदेखि तटीय सुविधाहरूसम्म सबैभन्दा बढी माग गरिएको अवस्थामा सुरक्षित सञ्चालन सुनिश्चित गर्दछ।

मुख्य प्राविधिक मापदण्डहरू

विशिष्ट योजना रेखाचित्र:

उत्पादन विवरण:

के यो औंठी मुख्य एकाइ अद्वितीय बनाउँछ?

1. साँचो पूर्ण इन्सुलेशन डिजाइन

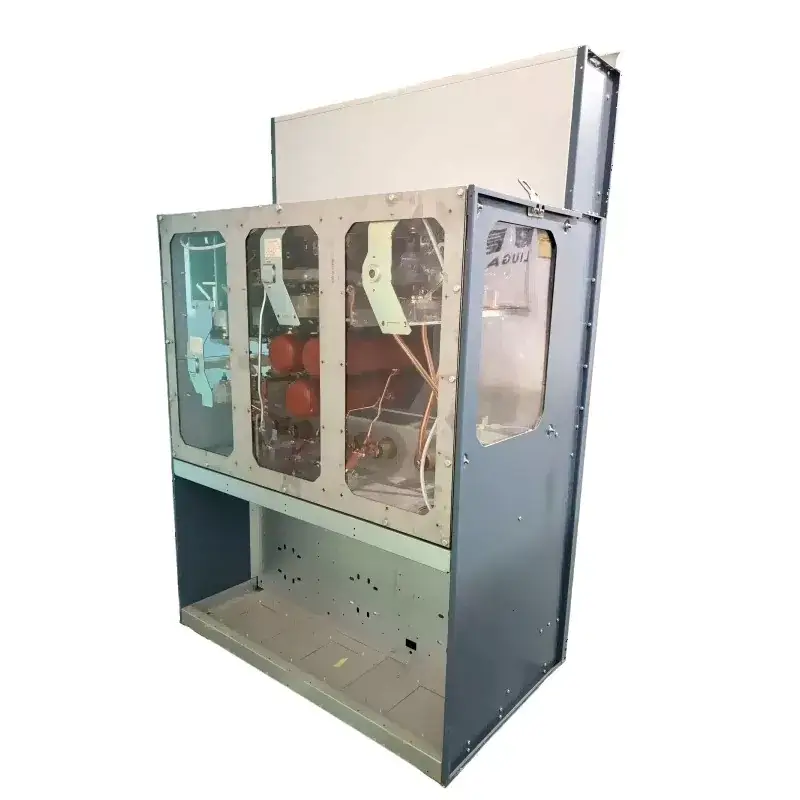

परम्परागत हावा इन्सुलेटेड स्विचगियरको विपरीत, लुगाओको मध्यम भोल्टेज SF6 पूर्ण रूपमा इन्सुलेटेड सिल गरिएको इलेक्ट्रिकल रिंग मेन युनिट कम्प्याक्ट स्विचगियर पूर्ण रूपमा सिल गरिएको स्टेनलेस स्टील ट्याङ्कीमा लेजर-वेल्डेड प्रविधि प्रयोग गरेर निर्माण गरिन्छ। लोड स्विचहरू, भ्याकुम सर्किट ब्रेकरहरू, ग्राउन्डिङ स्विचहरू र मुख्य बसबारहरू लगायत सबै लाइभ कम्पोनेन्टहरू SF6 ग्यासले पूर्ण रूपमा बन्द गरिएका छन्। यो ग्यास-इन्सुलेटेड स्विचगियरले उच्च सुरक्षा मूल्याङ्कनलाई घमण्ड गर्दछ, कठोर वातावरण जस्तै आर्द्रता र संक्षेपण, धुलो, र वायुजनित प्रदूषकहरूको लागि पूर्ण रूपमा प्रतिरोधी।

2. कम्प्याक्ट डिजाइन, सानो र उत्कृष्ट आकार: यो कम्प्याक्ट स्विचगियरले भुइँको ठाउँलाई महत्त्वपूर्ण रूपमा घटाउँछ। यसको मोड्युलर डिजाइनले सानो फुटप्रिन्ट कायम राख्दा विभिन्न कन्फिगरेसन विकल्पहरूको लागि अनुमति दिन्छ, यसलाई भूमिगत विद्युत वितरण नेटवर्कहरू, कम्प्याक्ट सबस्टेशनहरू, र ठाउँ-प्रतिबन्धित औद्योगिक सुविधाहरूको लागि उपयुक्त बनाउँछ।

3. मर्मत-मुक्त सञ्चालन: यो पूर्ण रूपमा सिल गरिएको स्विचगियरले उच्च-भोल्टेज घटकहरूको नियमित मर्मतसम्भारको आवश्यकतालाई हटाउँछ। त्यसकारण, यो SF6-इन्सुलेटेड स्विचगियरलाई यसको 30-वर्षको डिजाइन जीवनमा ग्यास पुनःपूर्ति आवश्यक पर्दैन।

उपलब्ध कन्फिगरेसनहरू

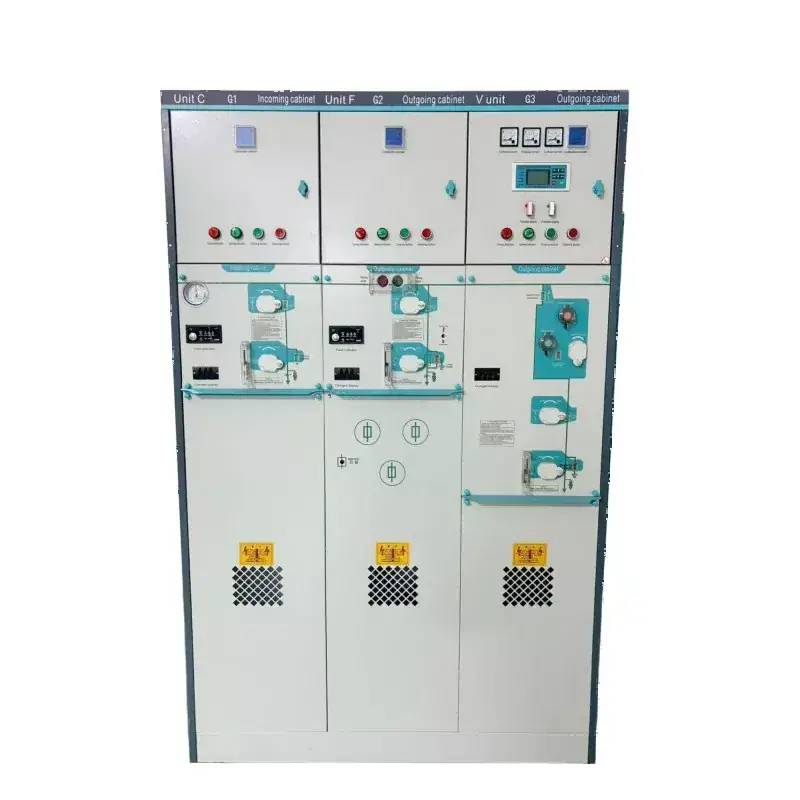

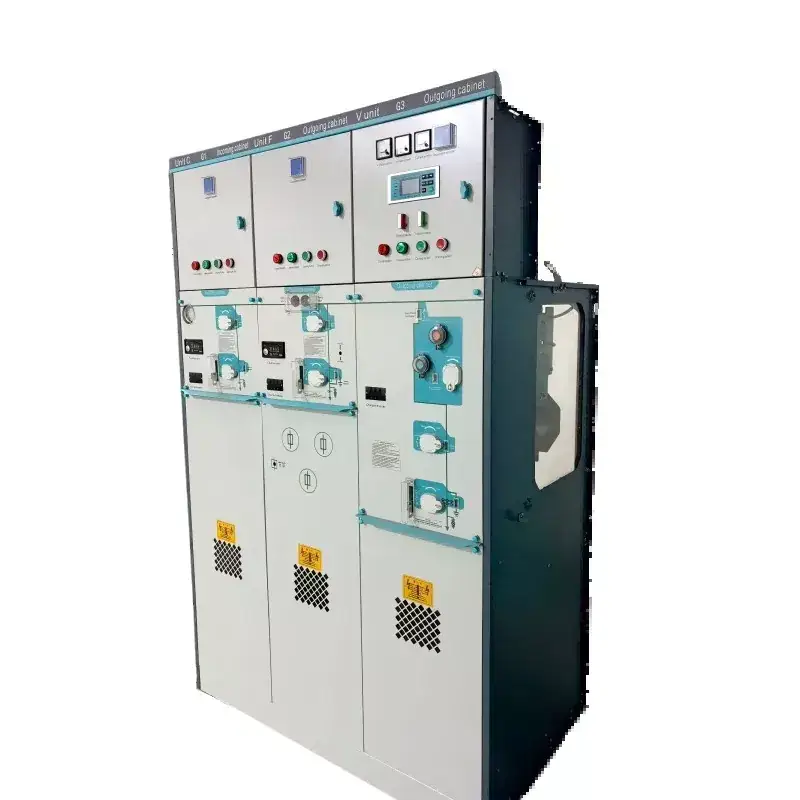

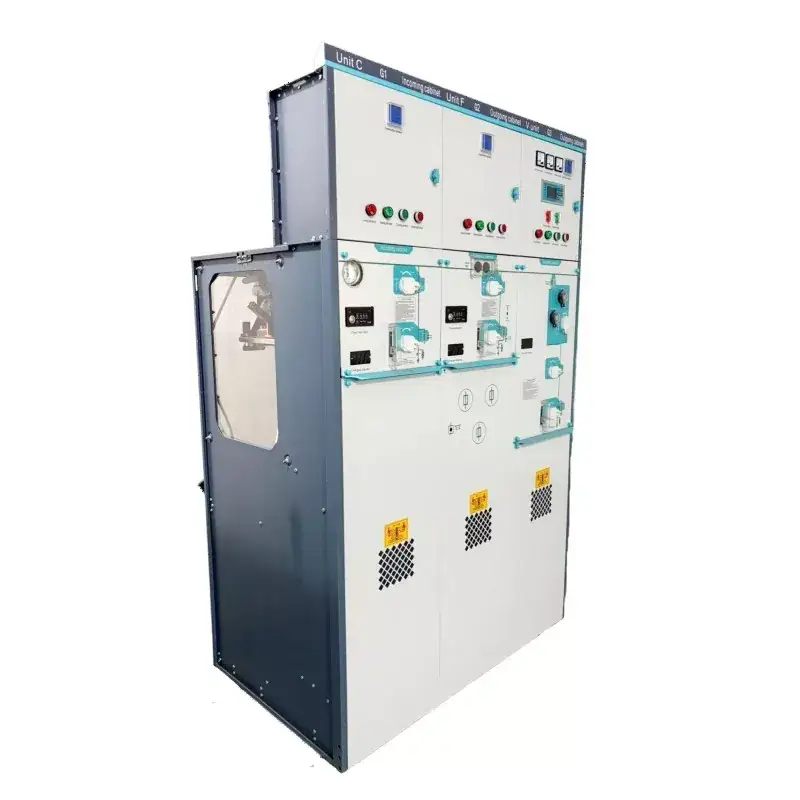

यो मध्यम भोल्टेज SF6 पूर्ण रूपमा इन्सुलेटेड सिल गरिएको इलेक्ट्रिकल रिंग मुख्य एकाई कम्प्याक्ट स्विचगियरले विशिष्ट ग्राहक आवश्यकताहरूमा आधारित लचिलो कन्फिगरेसनलाई अनुमति दिँदै, विविध अनुप्रयोग आवश्यकताहरूलाई सम्बोधन गर्न कार्यात्मक मोड्युलहरूको दायरा समायोजित गर्दछ:

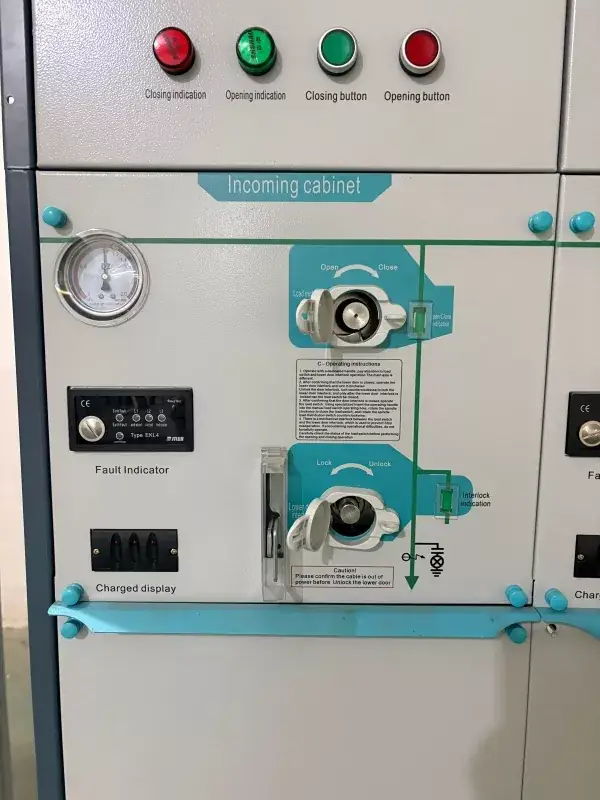

1. C मोड्युल - लोड स्विच एकाइ

   तीन-स्थिति लोड स्विच (मेक-ब्रेक-अर्थ) सुविधा दिन्छ

   ट्रान्सफर्मर सुरक्षा र केबल स्विचिङ सञ्चालनका लागि डिजाइन गरिएको

   ब्रेक स्थिति एक एकीकृत अवलोकन विन्डो मार्फत देखिने छ

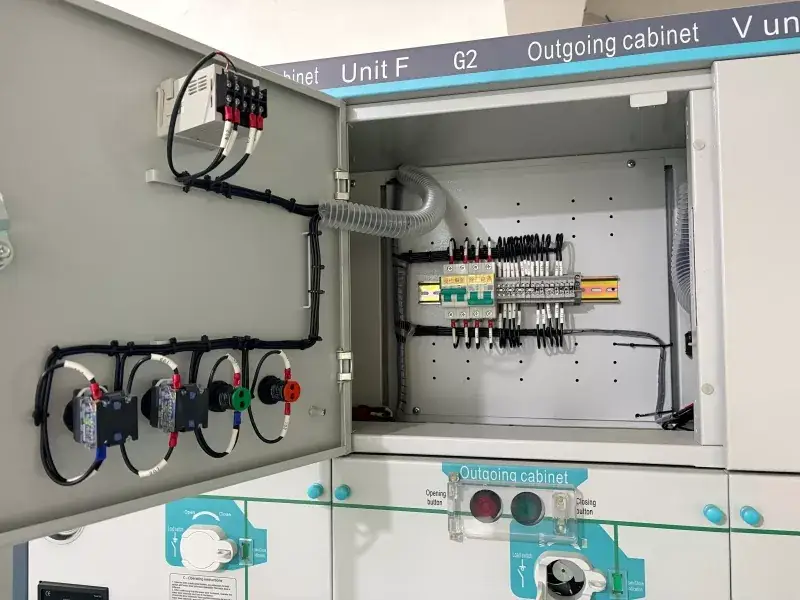

2. F मोड्युल - LBS-फ्यूज संयोजन एकाइ

   फ्यूज-आधारित सुरक्षाको साथ लोड स्विच एकीकृत गर्दछ

   ट्रिगर पिन मेकानिजम मार्फत तीन-चरण ट्रिपिङ कार्यक्षमता प्रदान गर्दछ

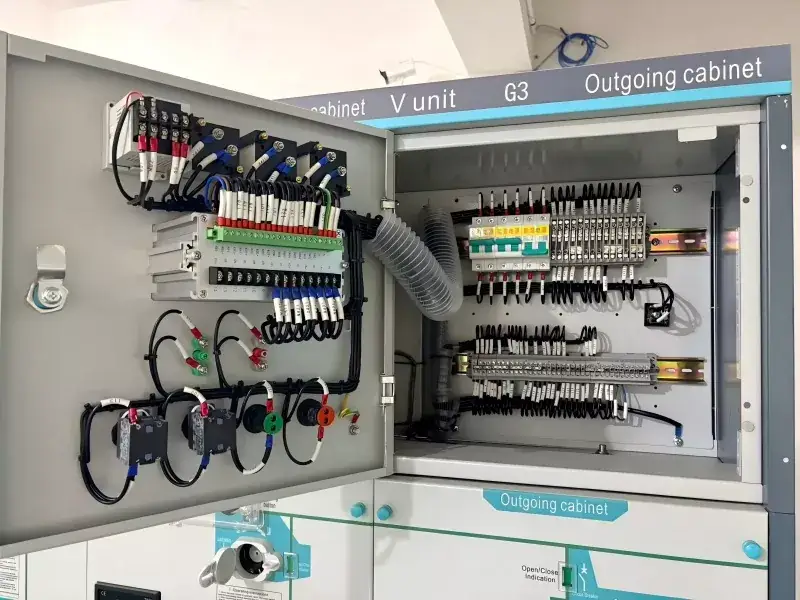

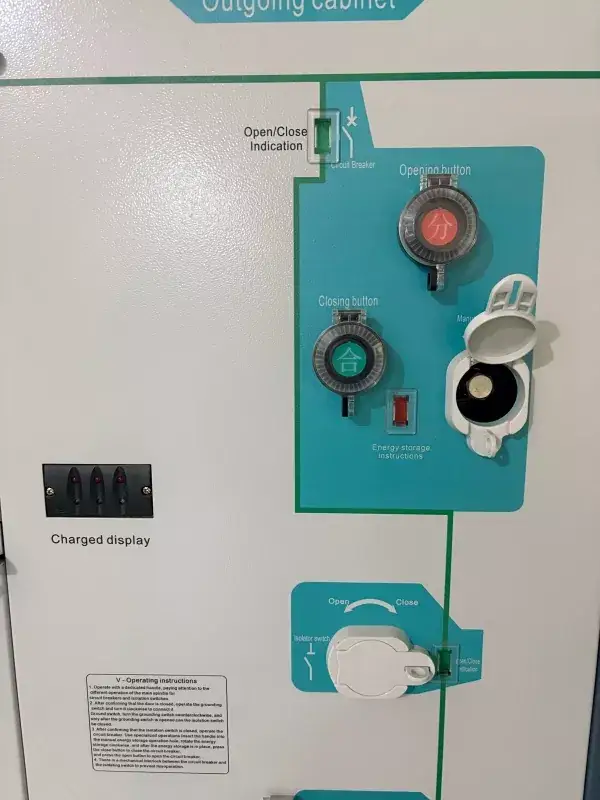

3. V मोड्युल - भ्याकुम सर्किट ब्रेकर इकाई

   केबल र ट्रान्सफर्मरहरूको सुरक्षाको लागि भ्याकुम सर्किट ब्रेकर प्रयोग गर्दछ

   बारम्बार स्विचिंग अपरेशनहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि उपयुक्त

   एक वैकल्पिक एकीकृत सुरक्षा रिले समर्थन गर्दछ

4. डी मोड्युल - प्रत्यक्ष केबल जडान

   कुनै पनि स्विचिङ उपकरण बिना एक सीधा केबल जडान प्रदान गर्दछ

   गैर-स्विच फिडरहरू वा बसबार राइजर अनुप्रयोगहरूको लागि लक्षित

5. M मोड्युल - मिटरिङ एकाइ

   मापन उद्देश्यका लागि भोल्टेज र वर्तमान ट्रान्सफर्मरहरूसँग सुसज्जित

माउन्टिङ इन्स्ट्रुमेन्टेसनको लागि परीक्षण टर्मिनल र इन्टरफेसहरू समावेश गर्दछ

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न १: औंठीको मुख्य एकाई के हो?

उत्तर 1: यो मध्यम भोल्टेज SF6 पूर्ण रूपमा इन्सुलेटेड सिल गरिएको इलेक्ट्रिकल रिंग मुख्य एकाइ कम्प्याक्ट स्विचगियर 12kV, 24kV, र 36kV पावर वितरणको लागि उपयुक्त कम्प्याक्ट ग्यास-इन्सुलेटेड स्विचगियर हो। घण्टीको मुख्य इकाईले SF6 ग्यास भएको पूर्ण रूपमा सिल गरिएको स्टेनलेस स्टील ट्याङ्की प्रयोग गर्दछ, जसले लोड स्विच र भ्याकुम सर्किट ब्रेकरहरू सहित सबै उच्च-भोल्टेज कम्पोनेन्टहरूलाई इन्सुलेट गर्छ।

प्रश्न 2: यो रिंग मुख्य एकाईको लागि कुन कन्फिगरेसनहरू उपलब्ध छन्?

उत्तर २: यो कम्प्याक्ट स्विचगियरले मोड्युलर कन्फिगरेसनहरू प्रदान गर्दछ:

मोड्युल C: केबल र ट्रान्सफर्मर स्विचको लागि लोड स्विच एकाइ

मोड्युल एफ: ट्रान्सफर्मर सुरक्षाको लागि लोड स्विच-फ्यूज संयोजन

मोड्युल V: बारम्बार सञ्चालनको लागि भ्याकुम सर्किट ब्रेकर

मोड्युल D: गैर-स्विच फिडरहरूको लागि प्रत्यक्ष केबल जडान

मोड्युल M: भोल्टेज र हालको ट्रान्सफर्मरको साथ मिटरिङ एकाइ

प्रश्न 3: के यो रिंग मुख्य इकाई भविष्यमा विस्तार गर्न सकिन्छ?

उत्तर 3: हो, ग्यास-इन्सुलेटेड बसबार कनेक्टरहरू प्रयोग गरेर थप रिंग मुख्य एकाई मोड्युलहरू जडान गर्न सकिन्छ।

प्रश्न 4: के सुरक्षा सुविधाहरू समावेश छन्?

उत्तर 4: मेकानिकल इन्टरलकहरू, आन्तरिक चाप वर्गीकरण, प्रेसर रिलीज, ग्राउन्डिङ स्विच।

प्रश्न 5: वितरण समय के हो?

उत्तर 5: मानक कन्फिगरेसनहरू स्टकमा छन्; अनुकूलित मोडेलहरू लगभग 20 दिन लाग्छ। तत्काल आवश्यकताहरूको लागि, कृपया परामर्श गर्नुहोस्
