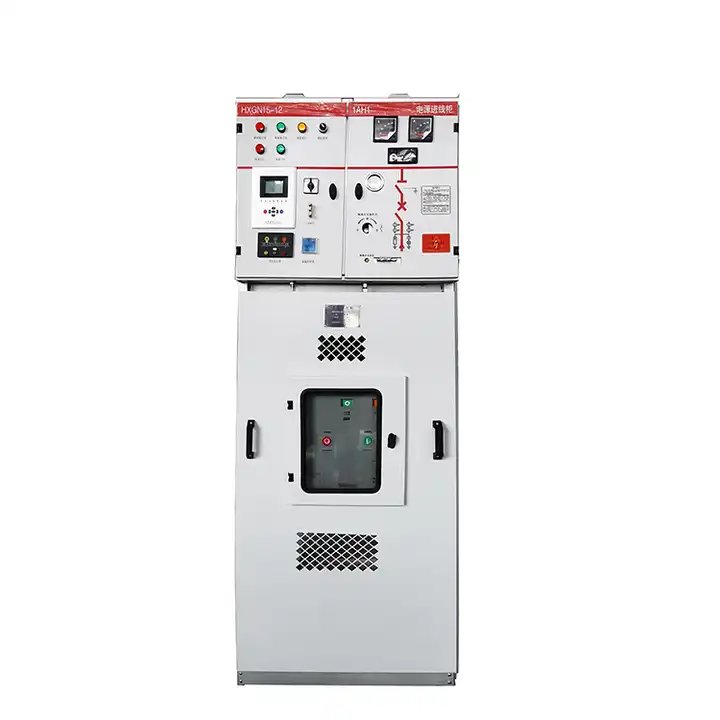

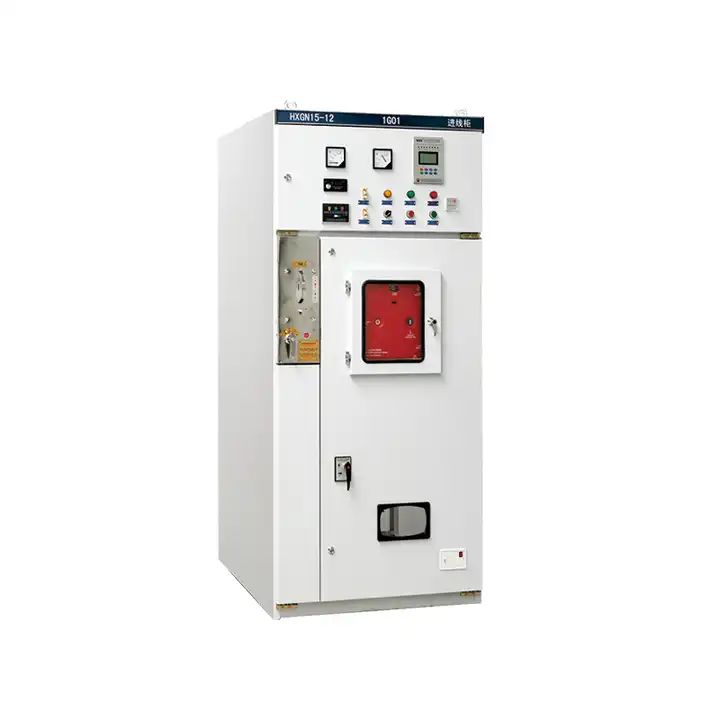

12KV रिंग मुख्य एकाइ स्विचगियर प्यानल

Liugao, एक अग्रणी उच्च भोल्टेज स्विचगियर आपूर्तिकर्ता, क्याबिनेट फ्रेमवर्क एक एसेम्बली प्रकारको छ, स्थिरता, विश्वसनीयता, र सुविधाजनक असेंबली प्रदान गर्दै। यो रिंग नेट एकाइको रूपमा कन्फिगर गर्न पर्याप्त बहुमुखी छ र विभिन्न जडान मोडहरूलाई समर्थन गर्दछ।

आकारमा कम्प्याक्ट, हल्का तौल, सानो फुटप्रिन्टको साथ, र स्थापना गर्न सजिलो, रिंग मुख्य इकाईले यसको डिजाइनमा दक्षता र सरलतालाई प्राथमिकता दिन्छ।

एकाईले छुट्टै बारबार, स्विच, र नियन्त्रण कोठाहरू समावेश गर्दछ, प्रत्येक सुरक्षित अवस्थामा राखिएको छ। दुबै क्याबिनेट र यसको कम्पोनेन्टहरू अपरेटरहरू र मर्मत कार्यकर्ताहरूको व्यक्तिगत सुरक्षा सुनिश्चित गर्न सावधानीपूर्वक ग्राउन्ड गरिएको छ।

रिंग मुख्य एकाई FN12-12D र FN25-12D लोड स्विचहरूसँग उपयुक्त छ, यसको कन्फिगरेसनमा लचिलोपन र अनुकूलनता प्रदान गर्दछ।

एक उन्नत र भरपर्दो मेकानिकल इन्टरलक प्रणालीको साथ, इकाईले यसको सञ्चालनमा परिष्कृत सुरक्षा र सुरक्षा सुनिश्चित गर्दै, पाँच-विरोधी सुरक्षाको कडा आवश्यकताहरू पूरा गर्दछ।

12KV रिंग मुख्य एकाइ स्विचगियर प्यानल सञ्चालन वातावरण

1. हावा तापमान: अधिकतम तापमान: +40℃; न्यूनतम तापमान: -35 ℃

2. आर्द्रता: मासिक औसत आर्द्रता 95%; दैनिक औसत आर्द्रता 90%।

3. समुद्र सतह माथिको उचाई: अधिकतम स्थापना उचाइ: 2500m

4. परिवेश हावा स्पष्ट रूपमा संक्षारक र ज्वलनशील ग्याँस, वाष्प आदि द्वारा प्रदूषित छैन।

5. कुनै बारम्बार हिंस्रक हल्ला छैन।

12KV रिंग मुख्य एकाइ स्विचगियर प्यानल विशेषताहरू

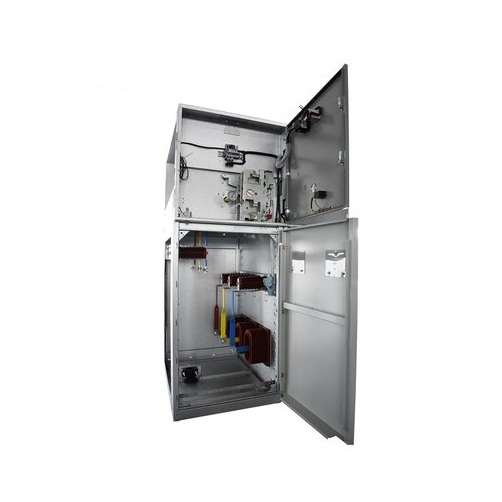

यस इकाईको घेरा, ढोका, र माथिल्लो कक्षलाई सुरक्षात्मक र एकसमान फिनिश सुनिश्चित गर्दै, राम्रोसँग स्प्रे प्रशोधन गरिन्छ। सबै क्याबिनेटहरूले मुख्य ग्राउन्डिङ बसबारलाई सुविधा दिन्छ जसले क्याबिनेट नजिकको नजिक जडानको सुविधा दिन्छ। ग्राउन्डिङ स्विच र इन्टरलकिङ पार्ट्स सहित धातुका कम्पोनेन्टहरू ग्राउन्डिङ बसबारसँग सावधानीपूर्वक जोडिएका छन्। तामा ब्रेड जडानहरू निरन्तरता सुनिश्चित गर्न स्क्रूद्वारा जोडिएका भागहरू बीचमा प्रयोग गरिन्छ।

ग्यास रिलिज प्रबन्ध गर्न र भित्री जलिरहेको आर्क्स रोक्न, दबाब राहत ढोका क्याबिनेटको पछाडि राखिएको छ। माथिल्लो बोर्ड सुरक्षित रूपमा स्क्रूसँग फिक्स गरिएको छ, यसलाई बस जडानको लागि बाहिरबाट सजिलै खोल्न अनुमति दिन्छ। माथिल्लो सहायक उपकरण च्याम्बरले टर्मिनलहरू र अन्य कम्पोनेन्टहरू स्थापना गर्न लचिलोपन प्रदान गर्दछ। सानो च्याम्बर माथि उठाएर, रिले सुरक्षा कुशलतापूर्वक प्राप्त गर्न सकिन्छ।

उल्लेखनीय रूपमा, लोड ब्रेक स्विच र ग्राउन्डिङ स्विचले ब्लक-प्रकारको इन्टरलक प्रयोग गर्दछ, जबकि ग्राउन्डिङ स्विच र ढोकाले जबरजस्ती इन्टरलक प्रयोग गर्दछ। चरणहरूको एक विशिष्ट अनुक्रम पछ्याउँदै - ढोका बन्द गर्दै, ग्राउन्डिङ स्विच खोल्दै, र लोड ब्रेक स्विच बन्द गर्दै - स्वचालित इन्टरलक प्राप्त हुन्छ। यो क्रमिक अपरेशनले गल्तीहरू रोक्न र प्रणालीको समग्र सुरक्षा बृद्धि गर्न कार्य गर्दछ।

12KV रिंग मुख्य एकाई स्विचगियर प्यानल विशिष्टता

12KV रिंग मुख्य एकाई स्विचगियर प्यानल सुविधाहरू
