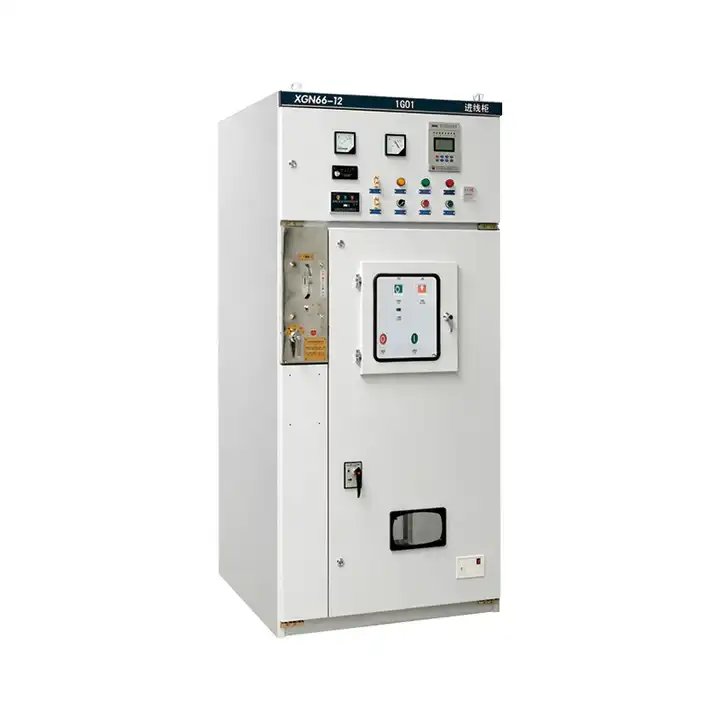

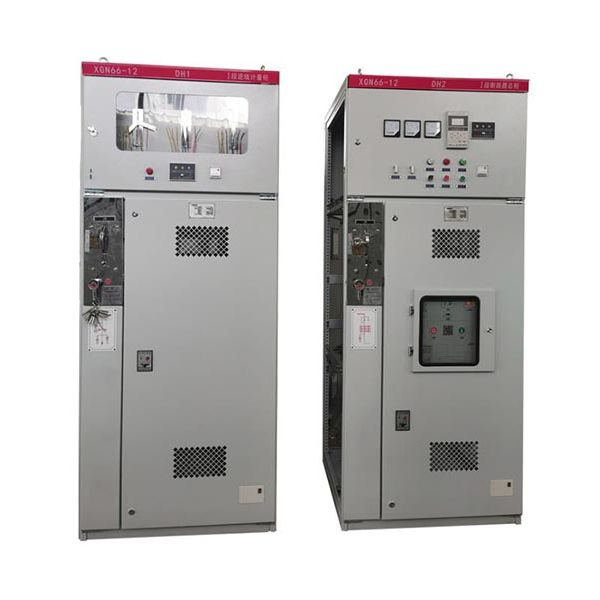

13.8KV MV HV एयर इन्सुलेटेड स्विचगियर

LuGao एक समर्पित 13.8KV MV HV एयर इन्सुलेटेड स्विचगियर निर्माता हो, जसले XGN66-12 मध्यम भोल्टेज AC स्विचगियर प्रस्तुत गर्दछ। विशेष रूपमा 3.6kV-35kV थ्री-फेज AC 50/60Hz प्रणालीको लागि डिजाइन गरिएको, यो निश्चित प्रकारको धातु-संलग्न स्विचगियरले शक्ति ऊर्जाको कुशल स्वागत र वितरणलाई सहज बनाउँछ। उच्च भोल्टेज स्विचगियरमा भरपर्दो र अत्याधुनिक समाधानहरूको लागि LuGao लाई विश्वास गर्नुहोस्, भोल्टेज अनुप्रयोगहरूको दायरामा इष्टतम प्रदर्शन सुनिश्चित गर्दै।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

लुगाओ गर्वका साथ प्रमुख उच्च भोल्टेज स्विचगियर आपूर्तिकर्ताको रूपमा खडा छ, जसले XGN66-12 फिक्स-टाइप क्लोज्ड स्विचगियरलाई अत्याधुनिक प्रविधिको प्रतीकको रूपमा प्रस्तुत गर्दछ। उत्कृष्टताको लागि हाम्रो प्रतिबद्धता उच्च भोल्टेज अनुप्रयोगहरूमा विश्वसनीयता र प्रदर्शनको उच्चतम स्तरहरू पूरा गर्न डिजाइन गरिएको यस उन्नत स्विचगियरमा प्रतिबिम्बित हुन्छ। उच्च भोल्टेज स्विचगियरको दायरामा बेन्चमार्क सेट गर्ने अभिनव समाधानहरूको लागि लुगाओलाई विश्वास गर्नुहोस्। यो नयाँ पुस्ताको उच्च भोल्टेज विद्युतीय उत्पादनले GB3906 र इलेक्ट्रिक डिपार्टमेन्टको DLT404 लगायत राष्ट्रिय मापदण्डहरूसँग निर्बाध रूपमा पङ्क्तिबद्ध गर्दछ, जबकि AC मेटल-इनक्लोज्ड स्विचगियर र 1KV देखि 52KV सम्मको नियन्त्रण उपकरणहरूको लागि कडा अन्तर्राष्ट्रिय मानक IEC62271 लाई पनि पूरा गर्दछ।

यो स्विचगियरले परम्परागत स्विचगियरको तुलनामा ५०% मात्र ठाउँ लिने गरी यसको कम्प्याक्ट डिजाइनको साथ नयाँ मानक सेट गर्दछ। सर्किट ब्रेकर, एक प्रमुख कम्पोनेन्ट, यसको विश्वसनीयता र सरलताको लागि परिचित एक बलियो "फाइभ एन्टी" इन्टरलकिङ मेकानिज्मको विशेषता सहित, असाधारण विश्वसनीयता र कार्यसम्पादनको गर्व गर्दछ।

3.6kV, 7.2kV, र 12kV थ्री-फेज AC 50Hz एकल बस खण्डहरूमा भित्री प्रयोगको लागि डिजाइन गरिएको, यो स्विचगियरले विद्युतीय ऊर्जाको सहज स्वीकृति र वितरणलाई सहज बनाउँछ। यसको बहुकार्यात्मक क्षमताहरू, सर्किट नियन्त्रण, सुरक्षा, र अनुगमन समावेश गर्दै, यसलाई विभिन्न सेटिङहरू जस्तै पावर प्लान्टहरू, सबस्टेशनहरू, औद्योगिक र खानी उद्यमहरू, अग्लो भवनहरू, र रिंग मेन इकाइहरूको साथ रिंग नेटवर्क क्याबिनेटहरूमा पनि तैनातीका लागि बहुमुखी रेन्डर गर्दछ।

राष्ट्रिय र अन्तर्राष्ट्रिय मापदण्डहरूको पालना गर्ने प्रतिबद्धताले उच्च भोल्टेज स्विचगियरको दायरामा भरपर्दो, उच्च प्रदर्शन र प्राविधिक रूपमा उन्नत समाधान प्रदान गर्न लुगाओको समर्पणलाई जोड दिन्छ।

13.8KV MV HV एयर इन्सुलेटेड स्विचगियर सञ्चालन वातावरण

1. अधिकतम तापमान 40 डिग्री भन्दा बढी छैन, न्यूनतम -25 डिग्री भन्दा बढी छैन प्रयोग गर्नुहोस्

2. सापेक्षिक आर्द्रता: दैनिक औसत 95% भन्दा बढी छैन, मासिक औसत 90% भन्दा बढी उचाई 1000m भन्दा बढी हुँदैन (समयमा निर्मातासँग परामर्श गर्न सकिन्छ)

3. कुनै आगो, विस्फोट, भारी प्रदूषण, रासायनिक जंग र गम्भीर धक्का साइटहरू।

13.8KV MV HV एयर इन्सुलेटेड स्विचगियर विशेषताहरू

क्यूबिकल, कुनै वेल्डिङ बिना एक एसेम्बल संरचना, उच्च मेकानिकल बल र एक कलात्मक उपस्थिति प्रदर्शन गर्दछ, यसलाई उच्च भोल्टेज स्विचगियर को लागी एक आदर्श समाधान बनाउँछ।

पछाडिको माथिल्लो भाग GN30-12 रोटरी डिस्कनेक्ट स्विचमा समर्पित छ, जबकि तल्लो भागले GN19-12C डिस्कनेक्ट स्विचलाई समायोजन गर्दछ। मेकानिकल इन्टरलक यन्त्र, तोकिएको प्रक्रियाहरू पछ्याएर संचालित, उच्च भोल्टेज स्विचगियर भित्र कर्मचारी र उपकरण दुवैको लागि विश्वसनीय सुरक्षा सुरक्षा सुनिश्चित गर्दछ।

प्रयोग गरिएको मुख्य स्विच एक मोनोब्लक प्रकार हो, ZN63-12 (VS1-12) र VD4-12 जस्ता विकल्पहरू प्रदान गर्दै, उच्च भोल्टेज स्विचगियरको बहुमुखी प्रतिभा र कार्यक्षमता बढाउँदै।

मुख्य स्विच, डिस्कनेक्टर्स र क्युबिकल डोरहरू बीचको इन्टरलकहरूमा अनिवार्य मेकानिकल लक गर्ने विधि प्रयोग गर्दै, प्रणालीले 'फाइभ-प्रूफ' इन्टरलक प्रकार्य पूरा गर्दछ। यो सुविधाले उच्च भोल्टेज स्विचगियरको सञ्चालनमा परिष्कृत लचिलोपन र सुरक्षा सुनिश्चित गर्दै रिंग मुख्य एकाइसँग अनियमित संयोजनहरूको लागि अनुमति दिन्छ।

13.8KV MV HV एयर इन्सुलेटेड स्विचगियर विशिष्टता

स्विचगियरको मुख्य प्राविधिक मापदण्डहरू र कम्पोनेन्ट मोडेलहरू

छैन।	वस्तु	एकाइ	प्राविधिक मापदण्डहरू
1	मूल्याङ्कन भोल्टेज	KV	३.६,७.२,१२
2	रेटेड शक्ति आवृत्ति भोल्टेज सामना	KV	जमीन, समान: 42; फ्र्याक्चर: 45
3	रेटेड बिजुली आवेग भोल्टेज सामना	KV	जमीन, समान: 75; फ्र्याक्चर: 85
4	दर आवृत्ति	Hz	50
5	मूल्याङ्कन गरिएको वर्तमान	A	६,३०१,२५०
6	मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिंग करन्ट (शिखर)	KV	२०,२५,३१.५
7	मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान (चरम)	KV	५०,६३,८०।
8	मूल्याङ्कन गरिएको गतिशील स्थिर वर्तमान (शिखर)	KV	५०,६३,८०
9	लाइटनिङ बिजुली स्थिर वर्तमान 4S (RMS)	KV	२०,२५,३१.५
10	संरक्षण वर्ग	IP	1P2X
11	आयाम (WDH)	mm	900X1000X2300
12	वजन	केजी	-600

ZN63-12 प्रकार भ्याकुम सर्किट ब्रेकरको मुख्य प्राविधिक मापदण्डहरू

छैन।	वस्तु	एकाइ	प्राविधिक मापदण्डहरू
1	मूल्याङ्कन भोल्टेज	KV	12
2	मूल्याङ्कन गरिएको वर्तमान	A	६,३०१,२५०
3	मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिंग वर्तमान	KV	२०,२५,३१.५
4	मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान	KA	५०,६३,८०
5	मूल्याङ्कन गरिएको छोटो समय वर्तमान प्रतिरोध (4S प्रभावकारी मान)	KA	२०.२५,३१.५
6	मूल्याङ्कन गरिएको शिखर वर्तमान (शिखर) को सामना	KA	५०,६३,८०
7	यान्त्रिक जीवन	समय	10000
8	मूल्याङ्कन गरिएको छोटो-समय ब्रेकिंग वर्तमान ब्रेकिंग समय	समय	50
9	मूल्याङ्कन गरिएको सञ्चालन अनुक्रम		o-0.3s-c O-180s-C o
10	सम्पर्क हेड दूरी	mm	11±1
11	सम्पर्क सम्पर्क स्ट्रोक	mm	४±०.५
12	इन्टरफेस केन्द्र दूरी	mm	210
13	खोल्ने गति	m/s	१.२±०.२
14	बन्द गति	m/s	०.६±०.२
15	खुल्ने समय	ms	≤60
16	बन्द हुने समय	ms	≤७५
17	तीन चरण खोल्ने सिंक्रोनाइजेसन	ms	≤२
18	बन्द उछाल	ms	≤२
19	लूप प्रतिरोध	µΩ	≤४५
20	सम्पर्क हेडको संचित स्वीकार्य पहिरन मोटाई	mm	3
