उच्च भोल्टेज सर्किट ब्रेकरहरूले कसरी औद्योगिक उपकरणहरूलाई त्रुटिहरूबाट जोगाउँछन्?

औद्योगिक पावर प्रणालीहरूमा, ठूला मोटरहरू, ट्रान्सफर्मरहरू, स्विचगियरहरू, र केबलहरू जस्ता उपकरणहरू निरन्तर विद्युतीय त्रुटिहरू - सर्ट सर्किटहरू, ग्राउन्ड गल्तीहरू, र ओभरलोडहरू जसले मिलिसेकेन्ड भित्र विनाशकारी क्षति निम्त्याउन सक्छ। एउच्च भोल्टेज सर्किट ब्रेकरप्राथमिक सुरक्षा यन्त्रको रूपमा कार्य गर्दछ जसले दोषपूर्ण खण्डहरूलाई अलग गर्दछ, त्रुटि प्रवाहहरूलाई मूल्यवान औद्योगिक सम्पत्तिहरू नष्ट गर्नबाट रोक्छ। संरक्षण संयन्त्रले पत्ता लगाउने, ट्रिपिङ गर्ने र चाप विलुप्त हुने क्रम मार्फत काम गर्छ। जब गल्ती हुन्छ, सुरक्षात्मक रिलेले असामान्य वर्तमान वा भोल्टेज बुझ्दछ र उच्च भोल्टेज सर्किट ब्रेकरमा यात्रा संकेत पठाउँदछ। ब्रेकरले त्यसपछि आफ्नो सम्पर्कहरू खोल्छ, एउटा चाप कोर्छ जुन द्रुत रूपमा शमन माध्यमद्वारा निभाइन्छ - सामान्यतया SF6 ग्यास, भ्याकुम, वा तेल - 30 देखि 50 मिलिसेकेन्ड भित्र। यो द्रुत अवरोधले लेट-थ्रू ऊर्जा (I²t) लाई सीमित गर्दछ, जसले उपकरणहरूमा थर्मल र मेकानिकल तनावलाई कम गर्छ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। औद्योगिक अनुप्रयोगहरूको लागि 10,000 भन्दा बढी उच्च भोल्टेज सर्किट ब्रेकर एकाइहरू निर्माण गरेको छ, र हामीले कागजात गरेका छौं कि उचित ब्रेकर चयन र समन्वयले उपकरण क्षतिको लागत 70 प्रतिशत सम्म घटाउँछ।

तर सुरक्षा भनेको त्रुटिहरू हटाउन मात्र होइन - यो अन्य भारहरूलाई असर गर्ने भोल्टेज डुब्न नदिई र विनाशकारी स्विचिङ ओभरभोल्टेजहरू सिर्जना नगरी त्यसो गर्ने बारे हो। आधुनिक हाई भोल्टेज सर्किट ब्रेकरहरूले अस्थायी ओभरभोल्टेजहरू कम गर्न पूर्व-सम्मिलन प्रतिरोधकहरू, बन्द प्रतिरोधकहरू, र सिङ्क्रोनाइज्ड स्विचिङ प्रविधिहरू समावेश गर्दछ। तिनीहरूले ओभरहेड लाइन अनुप्रयोगहरूको लागि बहु-शट रिक्लोजिङ क्षमता पनि सुविधा दिन्छ, यद्यपि केबल नेटवर्कहरू भएका औद्योगिक प्लान्टहरूका लागि, एकल-शट ट्रिपिङ सामान्यतया स्थायी गल्तीलाई पुन: ऊर्जा दिनबाट बच्न प्राथमिकता दिइन्छ। यसबाहेक, ब्रेकरले चयनात्मक ट्रिपिङ हासिल गर्न अपस्ट्रिम र डाउनस्ट्रीम सुरक्षा यन्त्रहरू (फ्यूज, रिले र अन्य ब्रेकरहरू) सँग समन्वय गर्नुपर्छ, यसको मतलब केवल दोषपूर्ण खण्डलाई अलग गरिएको छ जबकि प्लान्टको बाँकी काम जारी छ। यस लेखले उच्च भोल्टेज सर्किट ब्रेकरहरूको विस्तृत सुरक्षा सिद्धान्तहरू, प्राविधिक मापदण्डहरू, र अनुप्रयोग रणनीतिहरूको बारेमा जानकारी दिन्छ। हामी बाट फिल्ड केस स्टडीहरू पनि साझा गर्नेछौंलुगाओ पावर कं, लिमिटेडजसले हाम्रा ब्रेकरहरूले कसरी औद्योगिक ग्राहकहरूलाई ठूलो उत्पादन घाटा र उपकरण प्रतिस्थापन लागतहरूबाट जोगाएको चित्रण गर्दछ।

सामग्रीको तालिका

• 1. औद्योगिक उपकरणहरूको सुरक्षाको लागि द्रुत गल्ती अवरोध किन महत्त्वपूर्ण छ?
• 2. रिले समन्वय र ब्रेकर टाइमिङले उपकरणको क्षतिलाई कसरी कम गर्छ?
• 3. हाम्रो उच्च भोल्टेज सर्किट ब्रेकर श्रृंखला को मुख्य प्राविधिक निर्दिष्टीकरण के हो?
• ४. औद्योगिक सम्पत्तिको सुरक्षामा आर्क क्वेन्चिङ मिडियाले कसरी तुलना गर्छ?
• बारम्बार सोधिने प्रश्नहरू (FAQ)
• निष्कर्ष र कस्टम सुरक्षा समाधान सोधपुछ

औद्योगिक उपकरणको सुरक्षाको लागि द्रुत गल्ती अवरोध किन महत्त्वपूर्ण छ?

उच्च भोल्टेज सर्किट ब्रेकरले गल्ती प्रवाहलाई अवरोध गर्ने गति औद्योगिक उपकरणहरूलाई प्रदान गर्ने सुरक्षाको स्तरसँग प्रत्यक्ष समानुपातिक हुन्छ। सर्ट सर्किटको समयमा, दोष प्रवाह उपकरणको मूल्याङ्कन गरिएको वर्तमानको 20 देखि 50 गुणा पुग्न सक्छ। उदाहरणका लागि, 13.8 kV मा 400 A को मूल्याङ्कन गरिएको 10 MVA ट्रान्सफर्मरले 20 kA को फल्ट करेन्ट अनुभव गर्न सक्छ। कुनै अवरोध बिना, यो वर्तमानले ट्रान्सफर्मर विन्डिङ, पग्लन केबल इन्सुलेशन, र फ्र्याक्चर मोटर शाफ्टहरू वार्प गर्न सक्ने विशाल विद्युत चुम्बकीय बलहरू र जुल ताप उत्पन्न गर्दछ। कुल क्षति ऊर्जा लेट-थ्रु को एक प्रकार्य हो, जो क्लियरिंग समय (I²t) द्वारा गुणा दोष वर्तमान को वर्ग को समानुपातिक छ। एक उच्च भोल्टेज सर्किट ब्रेकर जसले 100 मिलिसेकेन्डको सट्टा 40 मिलिसेकेन्डमा गल्ती हटाउने I²t ऊर्जा लगभग 60 प्रतिशतले घटाउँछ, नाटकीय रूपमा स्थायी उपकरण क्षतिको सम्भावना कम गर्दछ।

हाम्रो उच्च भोल्टेज सर्किट ब्रेकर डिजाइनहरूमा द्रुत अवरोधका मुख्य पक्षहरू:

• अल्ट्रा-फास्ट रिले सेन्सिङ:हाम्रा ब्रेकरहरू डिजिटल सुरक्षात्मक रिलेहरूसँग जोडिएका छन् जसले 5 देखि 10 मिलिसेकेन्ड भित्र त्रुटिहरू पत्ता लगाउँदछ, उच्च प्रतिबाधा गल्तीहरू समावेश गर्दछ जुन परम्परागत ओभरकरेन्ट रिलेहरू मिस हुन्छन्। यो प्रारम्भिक पहिचानले ब्रेकरलाई गल्ती वर्तमान शिखरहरू अघि खोल्न थप समय दिन्छ।
• सञ्चालन संयन्त्र गति:हाम्रो उच्च भोल्टेज सर्किट ब्रेकरले 28 देखि 35 मिलिसेकेन्डमा सम्पर्कहरू खोल्न सक्ने स्प्रिङ चार्ज वा हाइड्रोलिक मेकानिजम प्रयोग गर्दछ। कुल क्लियरिङ समय (रिले + ब्रेकर) धेरै गल्ती प्रकार को लागी 50 मिलिसेकेन्ड भन्दा कम छ।
• चाप शमन दक्षता:चाप सम्पर्क पृथकीकरण पछि पहिलो वर्तमान शून्य मा निभाइन्छ। 50 हर्ट्ज प्रणालीको लागि, यो सम्पर्क विभाजनको 10 मिलिसेकेन्ड भित्र हुन्छ। हाम्रो SF6 पफर टेक्नोलोजीले वर्तमान शून्यको ५ मिलिसेकेन्ड भित्र चापलाई चिसो र डियोनाइज गरिएको सुनिश्चित गर्दछ, रिस्ट्राइकलाई रोक्दै।
• बहु-ब्रेक कन्फिगरेसन:धेरै उच्च भोल्टेज अनुप्रयोगहरू (२४५ kV माथि) को लागि, हाम्रो उच्च भोल्टेज सर्किट ब्रेकरले श्रृंखलामा दुई वा चार अवरोधकहरू प्रयोग गर्दछ, जसले रिकभरी भोल्टेज वितरण गर्दछ र प्रति चेम्बर छिटो डाइइलेक्ट्रिक रिकभरी अनुमति दिएर समग्र अवरोध समय घटाउँछ।

गल्ती धाराहरूको थर्मल र मेकानिकल प्रभावहरू राम्ररी दस्तावेज गरिएका छन्। 100 मिलिसेकेन्ड टिक्ने गल्तीले तामा कन्डक्टरको तापमान 200 डिग्री सेल्सियसले बढाउन सक्छ, धातुलाई एनिल गर्न र यसको मेकानिकल बल घटाउन सक्छ। ट्रान्सफर्मरहरूमा, त्रुटिको समयमा विद्युत चुम्बकीय बलहरू सामान्य अपरेटिङ फोर्सको 100 गुणा बढी हुन सक्छन्, जसले कोर आन्दोलन र घुमाउरो विकृति निम्त्याउँछ। हाम्रो कारखानाले 200 भन्दा बढी औद्योगिक गल्तीहरूबाट क्षतिको रिपोर्टहरू विश्लेषण गरेको छ र पत्ता लगाएको छ कि 50 मिलिसेकेन्ड भन्दा कम क्लियरिङ टाइम भएका ब्रेकरहरूले 80 प्रतिशत केसहरूमा मर्मतयोग्य क्षति पुर्‍याएको छ, जबकि 100 मिलिसेकेन्ड भन्दा माथि क्लियरिङ टाइम भएका ब्रेकरहरूले 65 प्रतिशत केसहरूमा कुल उपकरणहरू हानि गरेको छ। यसैले हामी विश्वसनीयतामा सम्झौता नगरी सब भन्दा छिटो सम्भावित अवरोध प्राप्त गर्न प्रत्येक उच्च भोल्टेज सर्किट ब्रेकरलाई इन्जिनियर गर्छौं। थप रूपमा, हाम्रो ब्रेकरले एक ट्रिप-फ्री मेकानिजम समावेश गर्दछ जसले अपरेटरलाई गल्तीको बेला ब्रेकर बन्द राख्नबाट रोक्छ, सुरक्षा प्रकार्यलाई ओभरराइड गर्न सकिँदैन भन्ने सुनिश्चित गर्दै।

मोटर सुरक्षा को लागी, द्रुत अवरोध विशेष गरी महत्वपूर्ण छ। ठूला इन्डक्सन मोटरहरू (१,००० एचपी भन्दा माथि) सुरु हुने क्रममा ६ देखि ८ गुणा मूल्याङ्कन गरिएको करन्टको इनरश धारहरू तान्छन्। यदि मोटर सुरु भएको बेलामा गल्ती भयो भने, संयुक्त सुरूवात र गल्ती वर्तमान चरम हुन सक्छ। हाम्रो हाई भोल्टेज सर्किट ब्रेकरले यसको रिले सेटिङहरू मार्फत स्टार्टिङ करन्ट र फल्ट करन्टको बीचमा भिन्नता देखाउन सक्छ, तर एक पटक त्रुटि पुष्टि भएपछि, यसले मोटरको थर्मल सीमा नाघिनु अघि सर्किट खाली गर्छ। हाम्रा द्रुत-अभिनय ब्रेकरहरू स्थापना गरेर धेरै औद्योगिक प्लान्टहरूले मोटर रिवाइन्डहरूलाई बेवास्ता गरेका छन् — जसको लागत $20,000 देखि $50,000 हुन सक्छ। संक्षेपमा, अवरोधको गति औद्योगिक उपकरणहरू जोगाउनको लागि एकल सबैभन्दा महत्त्वपूर्ण कारक हो, र हाम्रो उच्च भोल्टेज सर्किट ब्रेकर यसको कक्षामा सब भन्दा छिटो सम्भव समय प्रदान गर्न इन्जिनियर गरिएको छ।

रिले समन्वय र ब्रेकर टाइमिङले उपकरणको क्षतिलाई कसरी कम गर्छ?

यदि सुरक्षा प्रणाली ठीकसँग समन्वय नगरेको खण्डमा द्रुत अवरोध मात्र पर्याप्त हुँदैन। औद्योगिक पावर प्रणालीहरूमा विभिन्न स्तरहरूमा धेरै सुरक्षा उपकरणहरू छन्: फिडर ब्रेकरहरू, बस कप्लरहरू, ट्रान्सफर्मर ब्रेकरहरू, र मोटर नियन्त्रण केन्द्रहरू। यदि मोटर फिडरमा गल्ती भयो भने, फिडर हाई भोल्टेज सर्किट ब्रेकरले पहिले ट्रिप गर्नुपर्छ, त्यो मोटरलाई मात्र अलग गर्नुहोस्। यदि फिडर ब्रेकर असफल भयो वा धेरै ढिलो भयो भने, अपस्ट्रिम बस ब्रेकरले प्लान्टको सम्पूर्ण भाग बन्द गर्दै ट्रिप गर्नेछ। यसलाई चयनात्मक समन्वयको रूपमा चिनिन्छ, र हाम्रो उच्च भोल्टेज सर्किट ब्रेकर समय-वर्तमान ग्रेडिङ योजनाको साथ निर्बाध रूपमा काम गर्न डिजाइन गरिएको छ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। ब्रेकरको ट्रिप कर्भ र सञ्चालन समय डाउनस्ट्रीम फ्यूज र अपस्ट्रिम ब्रेकरहरूको सापेक्ष ठीकसँग सेट गरिएको छ भनी सुनिश्चित गर्दै प्रत्येक प्रमुख स्थापनाको लागि समन्वय अध्ययनहरू प्रदान गर्दछ।

हाम्रो उच्च भोल्टेज सर्किट ब्रेकरमा रिले समन्वय र समयको महत्वपूर्ण पक्षहरू:

• उल्टो-समय overcurrent संरक्षण:रिलेले ब्रेकरलाई हानिरहित ओभरलोडहरू (जस्तै, मोटर स्टार्टिङ) मार्फत सवारी गर्न अनुमति दिन्छ तर गल्ती करेन्ट बढ्दै जाँदा छिटो यात्रा गर्छ। 10 पटक मूल्याङ्कन गरिएको त्रुटिको लागि, ब्रेकर 0.5 सेकेन्डमा खाली हुन्छ, तर 20 पटक मूल्याङ्कन गरिएको त्रुटिको लागि, यो 0.12 सेकेन्डमा खाली हुन्छ।
• तत्काल सुरक्षा तत्व:गम्भीर गल्तीहरूको लागि (प्रिसेट थ्रेसहोल्ड भन्दा माथि, सामान्यतया 15 पटक मूल्याङ्कन गरिएको वर्तमान), रिलेले जानाजानी ढिलाइ बिना उच्च भोल्टेज सर्किट ब्रेकरलाई ट्राफ गर्दछ, 50 मिलिसेकेन्ड भन्दा कम समय क्लियरिङ प्राप्त गर्दछ। यो तत्व मोटर फिडरहरूको लागि असक्षम गरिएको छ कि सुरुको समयमा उपद्रव ट्रिपिङबाट बच्न।
• जोन इन्टरलकिङ:हाम्रा ब्रेकरहरूले सञ्चार-आधारित इन्टरलकिङ योजनालाई समर्थन गर्दछ जहाँ डाउनस्ट्रीम ब्रेकरले गल्ती क्लियरिङको बेला अपस्ट्रिम ब्रेकरहरूलाई ब्लकिङ सिग्नल पठाउँछ। यदि डाउनस्ट्रीम ब्रेकरले आफ्नो तोकिएको समय भित्र गल्ती सफा गर्छ भने, अपस्ट्रिम ब्रेकरले स्वस्थ भारमा पावर कायम राख्दै ट्रिप गर्दैन।
• पुन: बन्द समन्वय:ओभरहेड लाइनहरू भएका औद्योगिक प्लान्टहरूका लागि (जस्तै, खनन साइटहरू), हाम्रो उच्च भोल्टेज सर्किट ब्रेकर स्वत: पुन: बन्दको लागि कन्फिगर गर्न सकिन्छ। ब्रेकर ट्रिप, ०.३ सेकेन्ड पर्खन्छ, त्यसपछि गल्ती अस्थायी छ कि छैन जाँच गर्न पुन: बन्द हुन्छ। यदि गल्ती रहिरह्यो भने, यो बन्द हुन्छ। यसले उपकरणहरूलाई बारम्बार तनावबाट जोगाउँदा क्षणिक गल्तीहरूको लागि डाउनटाइम घटाउँछ।

राम्रोसँग समन्वय गरिएको सुरक्षा योजनाले उपकरणको क्षतिलाई कम मात्र गर्दैन तर उत्पादन डाउनटाइम पनि कम गर्छ। हामीले भर्खरै समर्थन गरेका सिमेन्ट प्लान्टमा, कन्वेयर मोटर फिडरमा भएको गल्तीलाई फिडर हाई भोल्टेज सर्किट ब्रेकरले ०.१२ सेकेन्डमा सफा गरेको थियो, जबकि अपस्ट्रिम बस ब्रेकर बन्द रह्यो। प्लान्टले ३० मिनेट (मोटर मर्मत गर्न) को लागि एउटा मात्र कन्वेयर गुमायो, जबकि बाँकी प्लान्टले उत्पादन जारी राख्यो। समन्वय बिना, बस ब्रेकर ट्रिप हुने थियो, जसले उत्पादनमा $ 120,000 मूल्यको 4 घण्टाको प्लान्ट बन्द गर्यो। हाम्रो कारखानाले उच्च भोल्टेज सर्किट ब्रेकर आपूर्तिको भागको रूपमा विस्तृत समन्वय अध्ययन प्रदान गर्दछ, ETAP वा SKM जस्ता सफ्टवेयर प्रयोग गरेर त्रुटि प्रवाहहरू अनुकरण गर्न र चयनशीलता प्रमाणित गर्न।

अर्को महत्त्वपूर्ण समय कारक ब्रेकरको खोल्ने र बन्द हुने समय विभिन्न अपरेटिङ अवस्थाहरूमा हो। हाम्रो उच्च भोल्टेज सर्किट ब्रेकरको कुल क्लियरिङ समय (रिले सेन्सिङ, मेकानिज्म सञ्चालन, र चाप विलोपन सहित) ग्यारेन्टी विन्डो भित्र रहन्छ भनेर प्रमाणित गर्न रेटेड भोल्टेज र मूल्याङ्कन गरिएको सर्ट-सर्किट वर्तमानमा परीक्षण गरिन्छ। हामी DC अफसेटको साथ असममित धाराहरू अवरोध गर्ने ब्रेकरको क्षमताको पनि परीक्षण गर्छौं, जुन जेनेरेटर वा ठूला ट्रान्सफर्मरहरू नजिक औद्योगिक गल्तीहरूमा सामान्य हुन्छ। DC कम्पोनेन्टले वर्तमान शून्य क्रसिङमा ढिलाइ गर्न सक्छ, arcing समय बढाउँछ। हाम्रो ब्रेकरको पफर डिजाइनले विस्तारित आर्सिङको बेलामा पनि पर्याप्त ग्यासको चाप कायम राख्छ, DC अफसेट जस्तोसुकै भए पनि गल्ती हटाइएको छ भनी सुनिश्चित गर्दै। हाम्रो हाई भोल्टेज सर्किट ब्रेकर स्टिल मिल, पेपर प्लान्ट र अन्य भारी उद्योगहरूमा भरपर्दो हुनुको मुख्य कारण यो सुदृढता हो।

हाम्रो उच्च भोल्टेज सर्किट ब्रेकर श्रृंखला को मुख्य प्राविधिक निर्दिष्टीकरण के हो?

लुगाओ पावर कं, लिमिटेड 12 kV देखि 245 kV सम्म वितरण भोल्टेजहरू कभर गर्दै औद्योगिक सुरक्षाको लागि उच्च भोल्टेज सर्किट ब्रेकरहरूको तीन प्राथमिक श्रृंखलाहरू उत्पादन गर्दछ। प्रत्येक श्रृंखला विशिष्ट गल्ती अवरोध क्षमताहरू, अपरेटिङ मेकानिज्महरू, र विभिन्न औद्योगिक अनुप्रयोगहरू मिलाउनको लागि आर्क क्वेन्चिङ मिडियाको साथ डिजाइन गरिएको छ। तलको तालिकाले स्टिल, खनन, र रासायनिक बिरुवाहरूमा हाम्रा प्रायः निर्दिष्ट गरिएका मोडेलहरूका लागि विस्तृत प्यारामिटरहरू प्रदान गर्दछ। सबै मानहरू IEC 62271-100 र ANSI C37.06 मापदण्डहरू अनुसार स्वतन्त्र परीक्षण प्रयोगशालाहरूद्वारा प्रमाणित हुन्छन्।

यी आधार विनिर्देशहरू बाहेक, हाम्रो कारखानाले औद्योगिक अनुप्रयोगहरूको लागि व्यापक अनुकूलन प्रदान गर्दछ। उदाहरणका लागि, हामी मोटर-रेटिङ ब्रेकरहरू प्रदान गर्न सक्छौं जुन मोटर थर्मल क्षति कर्भहरूसँग मेल खाने विशेष ट्रिप कर्भहरू छन्। हामी संलग्न स्विचगियर एसेम्बलीहरू (GIS वा AIS) पनि प्रस्ताव गर्छौं जसमा उच्च भोल्टेज सर्किट ब्रेकर, डिस्कनेक्टरहरू, र अर्थिङ स्विचहरू कम्प्याक्ट लेआउटमा समावेश हुन्छन्। खनन वा अपतटीय प्लेटफर्महरू जस्ता कठोर वातावरणहरूका लागि, हामी परिष्कृत जंग संरक्षण, IP54 घेराहरू, र एन्टी-कन्डेन्सेसन हीटरहरू सहित उष्णकटिबंधीय संस्करणहरू आपूर्ति गर्छौं। हाम्रा सबै हाई भोल्टेज सर्किट ब्रेकर एकाइहरूले एक डायग्नोस्टिक पोर्ट समावेश गर्दछ जुन प्लान्ट SCADA प्रणालीहरूसँग एकीकृत गर्न सकिन्छ, सम्पर्क पहिरन, ग्यासको दबाब (SF6 मोडेलहरूको लागि), र अपरेटिङ मेकानिज्म अवस्थाको रिमोट निगरानी सक्षम पार्दै।

विश्वसनीयता कठोर प्रकार परीक्षण मार्फत मान्य छ। हाम्रो 145 kV हाई भोल्टेज सर्किट ब्रेकरले कुनै पनि सम्पर्क प्रतिस्थापन बिना आफ्नो मूल्याङ्कन गरिएको सर्ट-सर्किट वर्तमान अवरोधहरू 20 पटक पूरा गरेको छ, हाम्रो आर्क चेम्बर डिजाइनको स्थायित्व प्रदर्शन गर्दछ। हाम्रो १२ kV शृङ्खलाका भ्याकुम इन्टरप्टरहरूलाई पूर्ण लोडमा १५,००० सञ्चालनका लागि मूल्याङ्कन गरिएको छ, र हामी तिनीहरूलाई २० वर्षको सामान्य सेवाको ग्यारेन्टी दिन्छौं। SF6 वातावरणीय प्रभावको बारेमा चिन्तित ग्राहकहरूका लागि, हाम्रो 36 kV श्रृंखलाले समान अवरोध गर्ने कार्यसम्पादनको साथ सुक्खा हावाको विकल्प प्रदान गर्दछ। लुगाओले हामीले आपूर्ति गर्ने प्रत्येक उच्च भोल्टेज सर्किट ब्रेकरको लागि व्यापक सुरक्षा समन्वय अध्ययन पनि प्रदान गर्दछ, ब्रेकर सेटिङहरू तपाईंको बिरुवाको संरक्षण दर्शनसँग मिल्दोजुल्दो छ भनी सुनिश्चित गर्दै। हामी सबै मोडेलहरूको लागि स्पेयर पार्ट्सको विश्वव्यापी स्टक राख्छौं, धेरै जसो भागहरू 48-घण्टा डेलिभरीको लागि उपलब्ध छन्, अप्रत्याशित विफलताको अवस्थामा डाउनटाइमलाई कम गर्दै।

कसरी आर्क क्वेन्चिङ मिडियाले औद्योगिक सम्पत्तिहरूको सुरक्षामा तुलना गर्छ?

चाप शमन माध्यमको छनोट - भ्याकुम, SF6, वा तेल - महत्त्वपूर्ण रूपमा प्रभावकारी रूपमा असर गर्छ कि उच्च भोल्टेज सर्किट ब्रेकरले औद्योगिक उपकरणहरूलाई कसरी सुरक्षित गर्दछ। प्रत्येक माध्यमको फरक विशेषताहरू छन् जसले अवरोध गति, मर्मत आवश्यकताहरू, र वातावरणीय अनुकूलनतालाई प्रभाव पार्छ। लुगाओ पावर कं, लिमिटेड सबै तीन मिडियासँग ब्रेकरहरू निर्माण गर्दछ, तर हामी भोल्टेज स्तर, दोष शुल्क, र बिरुवाको स्थानमा आधारित विभिन्न प्रकारहरू सिफारिस गर्दछौं। भ्याकुम अवरोधकहरू 12 kV देखि 40.5 kV अनुप्रयोगहरूमा हावी हुन्छन् किनभने तिनीहरूको कम मर्मत र मोटर सुरु हुने प्रवाहहरूको उत्कृष्ट अवरोधका कारण। SF6 लाई 72.5 kV र माथिको लागि रुचाइएको छ यसको उच्च डाइलेक्ट्रिक शक्ति र ठूला गल्ती प्रवाहहरू अवरोध गर्ने क्षमताको कारण। आगोको जोखिम र मर्मतसम्भार तीव्रताका कारण नयाँ स्थापनाहरूको लागि तेल ब्रेकरहरू अब धेरै हदसम्म अप्रचलित छन्, तर हामी अझै पनि अवस्थित तेल प्लान्टहरूका लागि रेट्रोफिल किटहरू प्रदान गर्दछौं।

हाम्रो उच्च भोल्टेज सर्किट ब्रेकर प्रस्तावहरूमा चाप शमन मिडियाको विस्तृत तुलना:

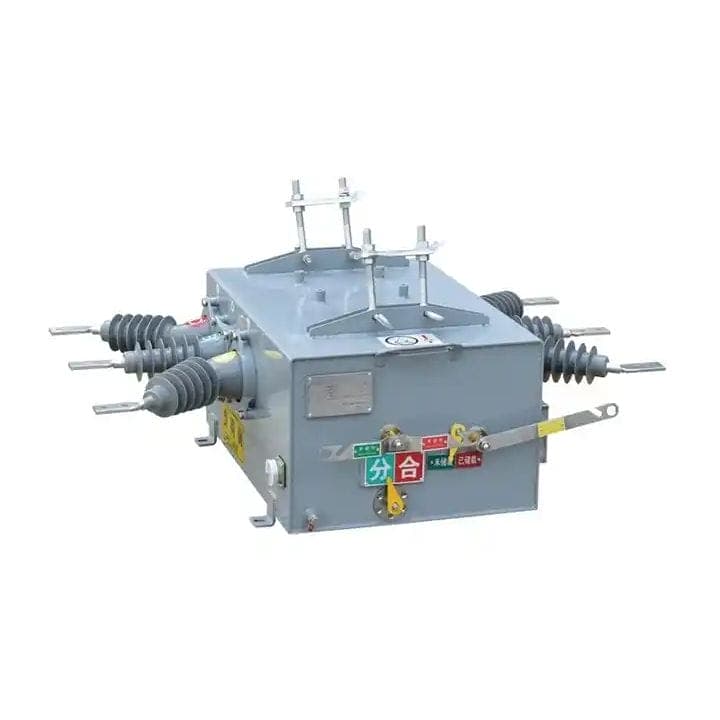

• भ्याकुम ब्रेकर (१२ केभी देखि ४०.५ केभी):चाप सिल गरिएको सिरेमिक खाम भित्र धातु वाष्प प्लाज्मामा जल्छ। हालको शून्यमा, धातु वाष्प सम्पर्कहरू र ढालहरूमा सघन हुन्छ, 10 माइक्रोसेकेन्ड भन्दा कममा डाइलेक्ट्रिक शक्ति पुनःप्राप्त हुन्छ। यसले भ्याकुम ब्रेकरहरूलाई अत्यन्तै छिटो बनाउँछ (कुल क्लियरिङ समय 45 ms भन्दा कम) र लगातार सञ्चालनको लागि अत्यधिक विश्वसनीय। तिनीहरूलाई कुनै ग्यास ह्यान्डलिङको आवश्यकता पर्दैन र न्यूनतम मर्मतसम्भार छ-प्रत्येक 5,000 सञ्चालनहरूमा मात्र सम्पर्क पहिरन निगरानी। हाम्रो कारखानाले इनडोर स्विचगियर, मोटर नियन्त्रण केन्द्रहरू र क्यापेसिटर बैंकहरूको लागि भ्याकुम हाई भोल्टेज सर्किट ब्रेकर सिफारिस गर्दछ।
• SF6 ब्रेकर (36 kV देखि 800 kV):चाप एक संकुचित SF6 ग्यास प्रवाह द्वारा चिसो हुन्छ, जसले मुक्त इलेक्ट्रोनहरू कब्जा गर्दछ र चाप मार्गलाई डियोनाइज गर्दछ। SF6 ब्रेकरहरूले भ्याकुम ब्रेकरहरू भन्दा धेरै उच्च गल्ती प्रवाहहरू (80 kA सम्म) अवरोध गर्न सक्छन् र परिवेशको तापमानमा कम संवेदनशील हुन्छन्। यद्यपि, तिनीहरूले नियमित ग्यास दबाव जाँच र नमी विश्लेषण आवश्यक छ। हाम्रो SF6 उच्च भोल्टेज सर्किट ब्रेकरमा रिमोट अलार्मको साथ घनत्व मोनिटर समावेश छ, र हामी मर्मतका लागि ग्यास ह्यान्डलिंग कार्टहरू प्रदान गर्दछौं। बाहिरी सबस्टेशनहरू र उच्च दोष स्तर (४० kA माथि) भएका ठूला औद्योगिक प्लान्टहरूको लागि, SF6 रुचाइएको छनोट हो।
• तेल ब्रेकरहरू (विरासत, 245 kV सम्म):चापले तेललाई विघटन गर्छ, हाइड्रोजन ग्यास उत्पन्न गर्छ जसले चापलाई चिसो र निभाउँछ। तेल ब्रेकरहरू भारी हुन्छन्, नियमित तेल निस्पंदन चाहिन्छ, र आगोको खतरा उत्पन्न गर्दछ। हामी नयाँ तेल ब्रेकरहरू निर्माण गर्दैनौं, तर हामी SF6 वा भ्याकुम हाई भोल्टेज सर्किट ब्रेकर एकाइहरूसँग तेल ब्रेकरहरू प्रतिस्थापन गर्न, मर्मत लागत 60 प्रतिशतले घटाउन र सुरक्षा सुधार गर्न रिट्रोफिट सेवा प्रस्ताव गर्दछौं।

व्यावहारिक भिन्नतालाई चित्रण गर्न, ३३ kV बस र ४० kA को फल्ट लेभल भएको स्टिल मिललाई विचार गर्नुहोस्। 36 kV मा भ्याकुम हाई भोल्टेज सर्किट ब्रेकरले श्रृंखलामा धेरै अवरोधकहरू प्रयोग गर्नुपर्नेछ, जटिलता बढाउँदै। हाम्रो SF6 36 kV ब्रेकर, एकल अवरोधकको साथ, 48 ms को कुल क्लियरिङ समय संग 40 kA लाई भरपर्दो रूपमा खाली गर्दछ। बहु-बोटल भ्याकुम समाधान (5,000 सञ्चालनहरू) को तुलनामा SF6 ब्रेकरमा उच्च मेकानिकल सहनशीलता (10,000 सञ्चालनहरू) छ। अर्कोतर्फ, 13.8 kV वितरण प्रणाली र धेरै मोटर फिडरहरू भएको सिमेन्ट प्लान्टका लागि, हाम्रो भ्याकुम हाई भोल्टेज सर्किट ब्रेकरले मोटरको गल्तीहरू विरुद्ध उत्कृष्ट सुरक्षा प्रदान गर्दछ र ग्यास ह्यान्डलिंग आवश्यक पर्दैन, प्लान्ट इलेक्ट्रीशियनहरूको मर्मत सम्भारलाई सरल बनाउँदै।

हाम्रो कारखानाले तपाइँको गल्ती अध्ययन र बिरुवा लेआउटको आधारमा नि:शुल्क माध्यम चयन परामर्श प्रदान गर्दछ। हामी प्रत्येक प्रकारको उच्च भोल्टेज सर्किट ब्रेकरको लागि विशेष मर्मत प्रक्रियाहरूमा प्रशिक्षण पनि प्रदान गर्दछौं। अवस्थित बिरुवाहरूका लागि, हामी तेल वा पुरानो भ्याकुम टेक्नोलोजीबाट हाम्रो आधुनिक SF6 वा भ्याकुम डिजाइनहरूमा स्तरवृद्धि गर्दा सुरक्षा सुधार गर्न र डाउनटाइम घटाउनेछ कि भनेर निर्धारण गर्न जोखिम मूल्याङ्कन गर्न सक्छौं। लुगाओ पावर कं, लिमिटेड 300 भन्दा बढी औद्योगिक सबस्टेशनहरू सफलतापूर्वक पुन: फिट गरिएको छ, र हाम्रा ग्राहकहरूले हाम्रो उच्च भोल्टेज सर्किट ब्रेकरमा स्तरवृद्धि गरेपछि सुधारिएको सुरक्षा विश्वसनीयता र कम मर्मत लागतहरू निरन्तर रिपोर्ट गर्छन्।

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न 1: उच्च भोल्टेज सर्किट ब्रेकरले औद्योगिक उपकरणहरूलाई सर्ट सर्किट गल्तीबाट कति छिटो बचाउन सक्छ?

उत्तर: कुल सुरक्षा समय रिले सेन्सिङ समय, ब्रेकर मेकानिज्म समय, र चाप अवरोध समय को योग हो। हाम्रो उच्च भोल्टेज सर्किट ब्रेकर, डिजिटल रिलेसँग जोडिएको, 45 देखि 55 मिलिसेकेन्डमा गल्ती सुरुदेखि अन्तिम अवरोधसम्मको त्रुटि हटाउन सक्छ। यो लेट-थ्रु इनर्जी (I²t) लाई स्तरहरूमा सीमित गर्न पर्याप्त छ जसले ट्रान्सफर्मरहरूमा घुमाउरो विकृति र मोटरहरूमा रोटर बार क्षतिलाई रोक्न सक्छ। उदाहरण को लागी, 25 kA को दोष प्रवाह भएको 13.8 kV मोटरले 50 ms मा खाली गर्दा 28 MJ मात्र उर्जा अनुभव गर्नेछ, 250 ms मा खाली गर्दा 140 MJ को तुलनामा। यो भिन्नता मर्मत योग्य क्षति र कुल उपकरण प्रतिस्थापन बीचको रेखा हो।

प्रश्न २: उच्च भोल्टेज सर्किट ब्रेकरले उपकरणलाई राम्रोसँग सुरक्षित गर्न असफल भएको संकेतहरू के हुन्?

उत्तर: सामान्य संकेतहरू समावेश छन्: बारम्बार उपद्रव ट्रिपिङ (गलत रिले सेटिङहरू वा घिसिएको सम्पर्कहरू संकेत गर्दै); ब्रेकर एन्क्लोजरमा देखिने कार्बन निक्षेपहरू (हावा वा तेल ब्रेकरहरूको लागि); अलार्म सेटपोइन्ट मुनि SF6 ग्यासको चाप (SF6 ब्रेकरहरूको लागि); र सञ्चालनको क्रममा अत्यधिक कम्पन वा आवाज। सबैभन्दा महत्त्वपूर्ण कुरा, यदि तपाइँ ब्रेकर सञ्चालनको बावजुद उपकरण विफलता अनुभव गर्नुहुन्छ (जलेको केबलहरू, ट्रान्सफर्मर फ्यूजहरू, वा क्षतिग्रस्त मोटर विन्डिङहरू) भने, सुरक्षा समन्वय अपर्याप्त हुन सक्छ। हाम्रो कारखानाले सुरक्षा लेखापरीक्षण सेवा प्रदान गर्दछ: हामी तपाईंको रिले सेटिङहरू, ब्रेकर टाइमिङ, र गल्ती स्तरहरू खाडलहरू पहिचान गर्न समीक्षा गर्छौं। हामी तपाईंको उच्च भोल्टेज सर्किट ब्रेकरको वार्षिक परीक्षणको सिफारिस गर्छौं, जसमा समय परीक्षणहरू, सम्पर्क प्रतिरोधी मापनहरू, र डाइलेक्ट्रिक परीक्षणहरू समावेश छन्, यो सुनिश्चित गर्न कि यो त्रुटिको समयमा डिजाइन गरिएको हो।

प्रश्न 3: के एक उच्च भोल्टेज सर्किट ब्रेकर दुवै ओभरलोड र सर्ट सर्किट विरुद्ध सुरक्षा गर्न सक्छ?

उत्तर: हो, यसको दोहोरो सुरक्षा तत्वहरू मार्फत। उल्टो-समय ओभरकरेन्ट तत्वले दिगो ओभरलोडहरू (जस्तै, मूल्याङ्कन गरिएको वर्तमानको 110 प्रतिशतमा चल्ने मोटर), हानिकारक ओभरलोडहरूको लागि अनुमति दिनको लागि समय ढिलाइ पछि ट्रिपिङबाट जोगाउँछ। तात्कालिक तत्वले सर्ट सर्किटहरूबाट जोगाउँछ, ढिलाइ नगरी ट्रिपिङ। हाम्रो उच्च भोल्टेज सर्किट ब्रेकर एक यात्रा एकाइ संग सुसज्जित छ जसले दुवै तत्वहरूलाई स्वतन्त्र रूपमा सेट गर्न अनुमति दिन्छ। मोटर फिडरहरूका लागि, इनवर्स-टाइम कर्भलाई मोटर थर्मल सीमासँग समन्वय गरिएको छ, र उपद्रव ट्रिपिङबाट बच्नको लागि तात्कालिक तत्व प्रारम्भिक वर्तमान भन्दा माथि सेट गरिएको छ। ट्रान्सफर्मर फिडरहरूको लागि, उल्टो-समय कर्भलाई ट्रान्सफर्मरको ओभरएक्सिटेशन र थर्मल क्षति कर्भसँग समन्वय गरिन्छ।

प्रश्न 4: उच्च भोल्टेज सर्किट ब्रेकरको अपरेटिङ मेकानिजमले यसको सुरक्षात्मक कार्यसम्पादनलाई कसरी असर गर्छ?

उत्तर: सञ्चालन संयन्त्रले सम्पर्क खोल्ने गति र विश्वसनीयता निर्धारण गर्दछ। हाम्रो स्प्रिङ-सञ्चालित मेकानिजम (36 kV सम्म) 28 ms मा सम्पर्क खोल्न सक्छ, जबकि हाम्रो हाइड्रोलिक मेकानिजम (145 kV र माथिको लागि) 32 ms मा खुल्छ। छिटो खोल्दा आर्किङ समय र कुल क्लियरिङ समय कम हुन्छ। अझ महत्त्वपूर्ण कुरा, सहायक बिजुली आपूर्ति असफल भए पनि संयन्त्र खोल्न सक्षम हुनुपर्छ। हाम्रो स्प्रिङ मेकानिजमले मेकानिकल रूपमा ऊर्जा भण्डारण गर्छ, त्यसैले यसले बाह्य शक्ति बिना काम गर्न सक्छ। हाइड्रोलिक मेकानिजमले ऊर्जा भण्डारण गर्ने एक्युमुलेटर प्रयोग गर्दछ। हामी मेकानिजमको चार्जिङ र खोल्ने समय वार्षिक रूपमा परीक्षण गर्न सिफारिस गर्छौं, किनकि पहिरनले ब्रेकरको जीवनमा खोल्ने समय बढाउन सक्छ। लुगाओ पावर कं, लिमिटेड फ्याक्ट्री स्पेसिफिकेशनहरूमा खुल्ने समयलाई पुनर्स्थापना गर्ने मेकानिज्म रिफर्बिशमेन्ट सेवा प्रदान गर्दछ।

प्रश्न 5: लुगाओ पावर कं, लिमिटेड के समर्थन गर्दछ? हाम्रो उच्च भोल्टेज सर्किट ब्रेकरले हाम्रो औद्योगिक उपकरणहरू ठीकसँग सुरक्षित गर्दैछ भनेर सुनिश्चित गर्न प्रस्ताव गर्दछ?

उत्तर: हामी अन्त-देखि-अन्त समर्थन प्रदान गर्दछौं: तपाईंको प्रणाली डेटा प्रयोग गरी नि:शुल्क सुरक्षा समन्वय अध्ययन; साइटमा स्थापना पर्यवेक्षण र कमीशनिंग; रिले सेटिङ, समय परीक्षण, र SF6 ह्यान्डलिङ (यदि लागू भएमा); र 24-घण्टा प्राविधिक हटलाइन। हामी सर्त अनुगमन सेवा पनि प्रस्ताव गर्दछौं जहाँ हामी टाढाबाट तपाईंको ब्रेकरको डायग्नोस्टिक डेटा (वैकल्पिक सञ्चार मोड्युल मार्फत) पहुँच गर्छौं र तपाईंलाई सम्पर्क पहिरन, सञ्चालन समय प्रवृत्ति, र ग्यासको चापमा आवधिक रिपोर्टहरू पठाउँदछौं। गल्तीको घटनामा, हामी सुरक्षा सही रूपमा संचालित वा समायोजन आवश्यक छ कि भनेर निर्धारण गर्न ब्रेकरको घटना लग विश्लेषण गर्न सक्छौं। हाम्रो कारखानाले हाम्रा सबै उच्च भोल्टेज सर्किट ब्रेकर मोडेलहरूको लागि एक व्यापक स्पेयर पार्ट्स सूची राख्छ, कुनै पनि प्रतिस्थापन भाग 48 घण्टा भित्र विश्वव्यापी रूपमा पठाउन सकिन्छ भन्ने सुनिश्चित गर्दै। Lugao Power Co., Ltd. सँग, तपाईंले ब्रेकर मात्र होइन, पूर्ण सुरक्षा साझेदारी प्राप्त गर्नुहुन्छ।

निष्कर्ष: लुगाओ पावर हाई भोल्टेज सर्किट ब्रेकरहरूको साथ तपाईंको औद्योगिक सम्पत्तिहरू सुरक्षित गर्नुहोस्

औद्योगिक उपकरणहरूले ठूलो पूँजी लगानीको प्रतिनिधित्व गर्दछ, र यसलाई विद्युतीय त्रुटिहरूबाट जोगाउनु सञ्चालन निरन्तरता र नाफाको लागि आवश्यक छ। उच्च भोल्टेज सर्किट ब्रेकरहरू, द्रुत गल्ती पत्ता लगाउने, द्रुत संयन्त्र सञ्चालन, र कुशल चाप शमन मार्फत, सर्ट सर्किट र ओभरलोडहरूको विनाशकारी ऊर्जा सीमित गर्दछ। हामीले विस्तृत रूपमा, अवरोधको गति, रिले समन्वय, र चाप क्विन्चिङ मिडियाको छनोटले उपकरणको क्षतिलाई कम गर्नमा महत्वपूर्ण भूमिका खेल्छ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। उच्च भोल्टेज सर्किट ब्रेकरहरूको विस्तृत दायरा इन्जिनियर गरेको छ—मोटर फिडरहरूका लागि १२ kV भ्याकुम प्रकारबाट मुख्य सबस्टेशनहरूका लागि १४५ kV SF6 इकाइहरू — प्रत्येकलाई तपाईंको विशिष्ट औद्योगिक अनुप्रयोगको लागि उच्चतम स्तरको सुरक्षा प्रदान गर्न डिजाइन गरिएको हो।

आफ्नो उपकरणको जोखिमलाई मौकामा नछोड्नुहोस्।सम्पर्क लुगाओ पावर कं, लिमिटेड आजनि:शुल्क सुरक्षा मूल्याङ्कनका लागि। तपाईंको एक-लाइन रेखाचित्र, गल्ती वर्तमान स्तरहरू, र उपकरण प्रकारहरू प्रदान गर्नुहोस्, र हाम्रा सुरक्षा इन्जिनियरहरूले सिफारिस गरिएको ब्रेकर मोडेलहरू, रिले सेटिङहरू, र समन्वय योजनाहरूको साथ अनुकूलित रिपोर्ट प्रदान गर्नेछन्। हाम्रा सबै उच्च भोल्टेज सर्किट ब्रेकर उत्पादनहरू 3-वर्षको वारेन्टी, साइटमा प्रशिक्षण, र 24/7 प्राविधिक समर्थन टोलीको साथ आउँछन्।लुगाओ पावर कं, लिमिटेड बाट आफ्नो नि:शुल्क सुरक्षा अडिट अब अनुरोध गर्नुहोस्। र सुनिश्चित गर्नुहोस् कि तपाईंको औद्योगिक सम्पत्तिहरू उपलब्ध उत्तम हाई भोल्टेज सर्किट ब्रेकर प्रविधिद्वारा सुरक्षित छन्। सुरक्षामा लगानी गर्नुहोस्, मनको शान्तिमा लगानी गर्नुहोस्।
