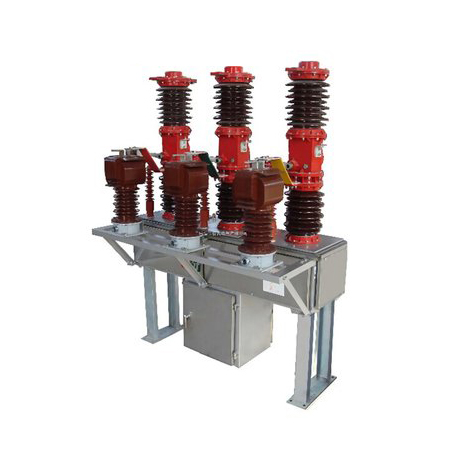

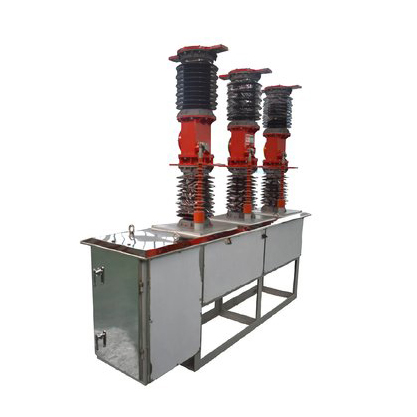

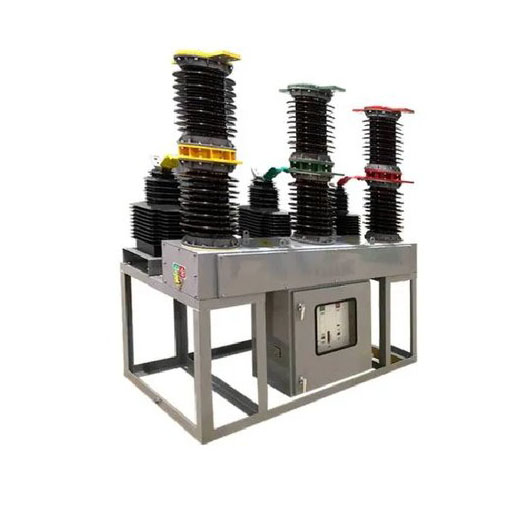

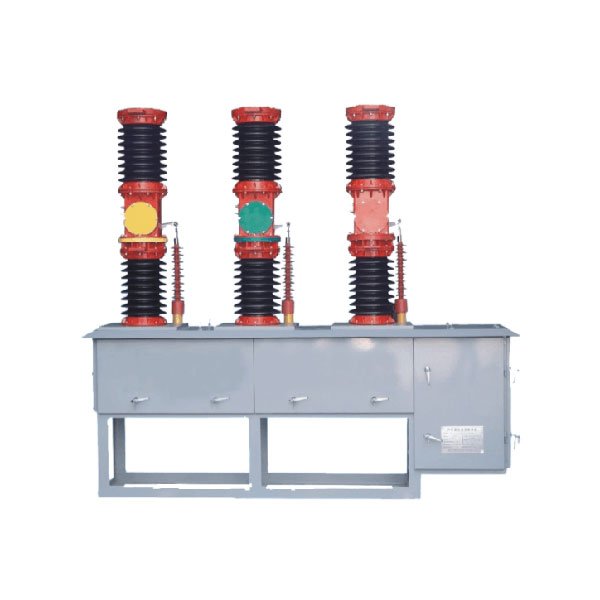

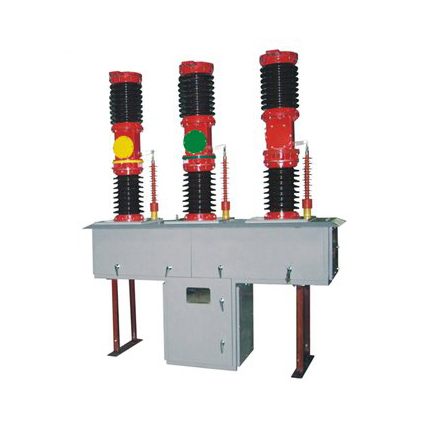

66KV बाहिरी भ्याकुम सर्किट ब्रेकर डिस्कनेक्टरको साथ

Liugao गर्वका साथ एक प्रमुख इनडोर भ्याकुम सर्किट ब्रेकर निर्माताको रूपमा खडा छ, जसले डिस्कनेक्टरसँग 66KV बाहिरी भ्याकुम सर्किट ब्रेकर प्रस्तुत गर्दछ - 40Vk को मूल्याङ्कन गरिएको भोल्टेजको साथ तीन-चरण AC 50/60Hz प्रणालीहरूको लागि डिजाइन गरिएको एक उदाहरणीय विद्युतीय उपकरण। वसन्त अपरेटर वा इलेक्ट्रोम्याग्नेटिक एक्चुएटरसँग सुसज्जित, यो बाहिरी उपकरणले बिजुली खोल्ने र बन्द गर्नको लागि सटीक नियन्त्रण प्रदान गर्दछ। थप रूपमा, यसले म्यानुअल सञ्चालनको लचिलोपन प्रदान गर्दछ, दुबै म्यानुअल भण्डारण र विद्युतीय नियन्त्रणको अभावमा सञ्चालनको लागि अनुमति दिँदै। अन्तर्राष्ट्रिय इलेक्ट्रोटेक्निकल आयोग द्वारा स्थापित IEC62271-100 "AC उच्च भोल्टेज सर्किट ब्रेकरहरू" र IEC-56 "हाइ-भोल्टेज एसी सर्किट ब्रेकरहरू" लगायत अन्तर्राष्ट्रिय मापदण्डहरूको अनुपालनमा ईन्जिनियर गरिएको, यो सर्किट ब्रेकरले सुरक्षा र उच्च-सम्पादनको लागि कडा आवश्यकताहरू पार गर्दछ। भोल्टेज सर्किट अवरोध अनुप्रयोगहरू। अत्याधुनिक समाधानहरूको लागि LiuGao लाई विश्वास गर्नुहोस् जसले बाहिरी भ्याकुम सर्किट ब्रेकरहरूको बेन्चमार्कलाई पुन: परिभाषित गर्दछ, बेजोड सुरक्षा, सटीक र विश्वसनीयता सुनिश्चित गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Liugao डिस्कनेक्टर आपूर्तिकर्ताको साथ 66KV बाहिरी भ्याकुम सर्किट ब्रेकर हो। ZW7-40.5 प्रकार भ्याकुम सर्किट ब्रेकर मुख्य रूपमा बाहिरी 36kV विद्युत प्रसारण प्रणाली नियन्त्रण र सुरक्षाको लागि प्रयोग गरिन्छ शहरी र ग्रामीण विद्युत वितरण नेटवर्क र औद्योगिक र खनन उद्यमहरूमा लागू हुन्छ। सर्ट सर्किट संरक्षण उद्देश्य। इन्सुलेटर स्तम्भ उत्पादन प्रकार को समग्र संरचना; फूलदानमा भ्याकुम अवरोधक प्रकार निर्मित, अर्को स्तम्भको फूलदानको लागि पोर्सिलेन फूलदान। बारम्बार सञ्चालन गर्ने ठाउँको लागि। र राम्रो सील, एन्टी-एजिंग, उच्च दबाव, कुनै जलन, कुनै विस्फोट, लामो जीवन, सुविधाजनक स्थापना र मर्मत सुविधाहरू छन्।

66KV बाहिरी भ्याकुम सर्किट ब्रेकर विच्छेदक अपरेटिङ वातावरणको साथ

1 परिवेश तापमान: -40 ℃ ~ + 40 ℃;

2 उचाई: ≤1000m;

3 अधिकतम हावा गति 10km/h छ, मूल्याङ्कन स्तर (132/230kv) को लागि न्यूनतम हावा गति 3.2km/h छ;

4 भूकम्पको तीव्रता: ≤8 स्तर;

5 न्यूनतम नाममात्र क्रीपेज दूरी: 31mm/kV;

6 वायु प्रदूषण डिग्री: कक्षा IV।

66KV बाहिरी भ्याकुम सर्किट ब्रेकर विच्छेदन विशेषताहरु संग

ZW7-40.5 आउटडोर हाई-भोल्टेज भ्याकुम सर्किट ब्रेकर मुख्यतया एकीकृत पोल, हालको ट्रान्सफर्मर, अपरेटिङ मेकानिज्म र बक्सबाट बनेको हुन्छ। यस प्रकारको सर्किट ब्रेकर सानो डिजाइनको हुन्छ, र खोल उच्च गुणस्तरको स्टिल बक्सबाट बनेको हुन्छ। वर्तमान ट्रान्सफर्मर प्रयोगकर्ता आवश्यकता अनुसार चयन गर्न सकिन्छ। ZW7-40.5 आउटडोर उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर र मिल्दो बुद्धिमान नियन्त्रण संयोजन। स्विच खोल्ने र बन्द गर्ने सञ्चालन स्थानीय रूपमा महसुस गर्न सकिन्छ, र यो पनि दूर संचार इन्टरफेस मार्फत सञ्चालन गर्न सकिन्छ। सर्किट ब्रेकरको अन्य जानकारी पनि नियन्त्रण केन्द्रमा पठाउन सकिन्छ, र संचार च्यानलले केबल, अप्टिकल फाइबर, GPRS/CDMA, GSM, आदि छनौट गर्न सक्छ।

66KV बाहिरी भ्याकुम सर्किट ब्रेकर विच्छेदन निर्दिष्टीकरणको साथ

छैन।	वस्तु			एकाइहरू	प्यारामिटरहरू
1	तोकिएको भोल्टेज			kV	40.5
2	मूल्याङ्कन गरियो	1 मिनेट पावर आवृत्ति	सुक्खा		95
	इन्सुलेशन	भोल्टेज सहन	भिजेको		80
	स्तर	बिजुलीको आवेग सहन भोल्टेज (चरम)			185
3	मूल्याङ्कन गरिएको वर्तमान			A	1250, 1600, 2000
4	मूल्याङ्कन गरिएको छोटो सर्किट ब्रेकिंग करन्ट			kA	20, 25, 31.5
5	मूल्याङ्कन गरिएको सञ्चालन अनुक्रम				O－0.3s -CO- 180s-CO
6	मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिंग वर्तमान ब्रेकिंग समय			समय	12
7	मूल्याङ्कन गरिएको छोटो-सर्किट यो बन्द वर्तमान (शिखर)			kA	50, 63, 80
8	मूल्याङ्कन गरिएको शिखर वर्तमान टी को सामना गर्न
9	मूल्याङ्कन गरिएको छोटो समय वर्तमान प्रतिरोध			kA	20, 25, 31.5
10	मूल्याङ्कन गरिएको छोटो-सर्किट अवधि			S	4
11	औसत खोल्ने गति			सुश्री	१.५ ± ०.२
12	औसत बन्द गति				०.७ ±०.२
13	सम्पर्क समापन बाउन्स अवधि			s	≤२
14	तीन चरण बन्द र खोल्ने सिंक्रोनिज्म				≤२
15	खुल्ने समय				≤१५०
16	बन्द हुने समय				≤60
17	संयन्त्र जीवन			समय	10000
18	रेटेड अपरेटिङ भोल्टेज र aux ilia ry लूप रेटेड भोल्टेज			V	DC220, 1 10, 24
					AC220, 110, 24
19	चरण लूप डीसी प्रतिरोध (वर्तमान ट्रान्सफर्मर बिना)			uΩ	100
20	अनुमति दिइएको एकमुलेट पहिरन - गतिशील र स्थिर सम्पर्कको मोटाई			mm	3
