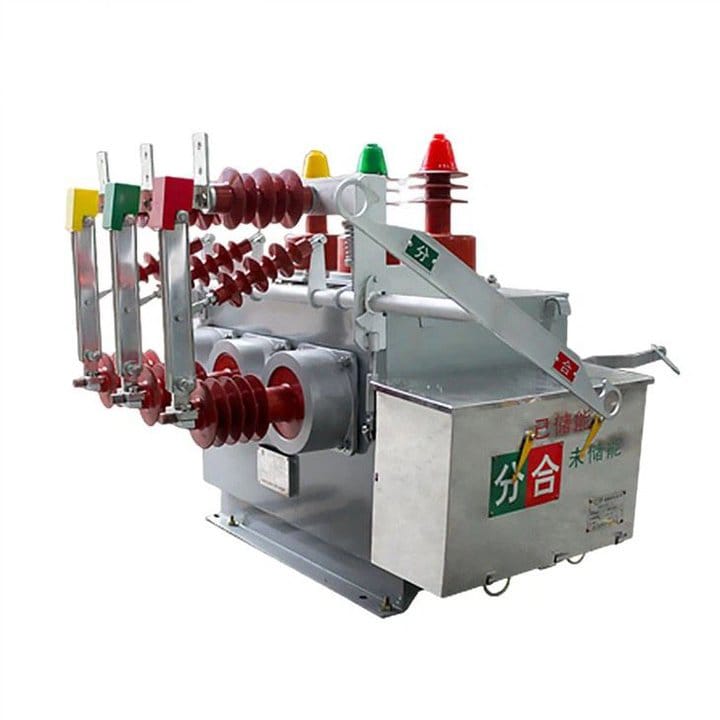

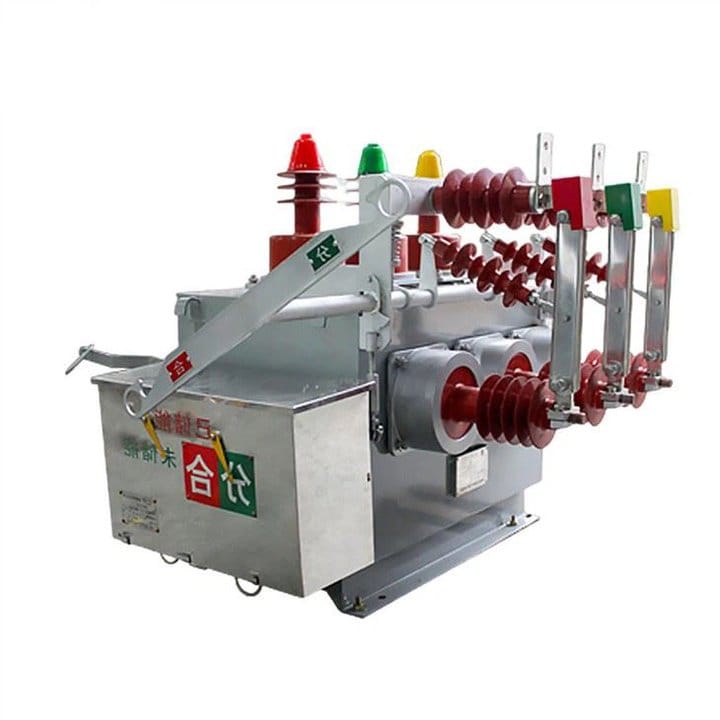

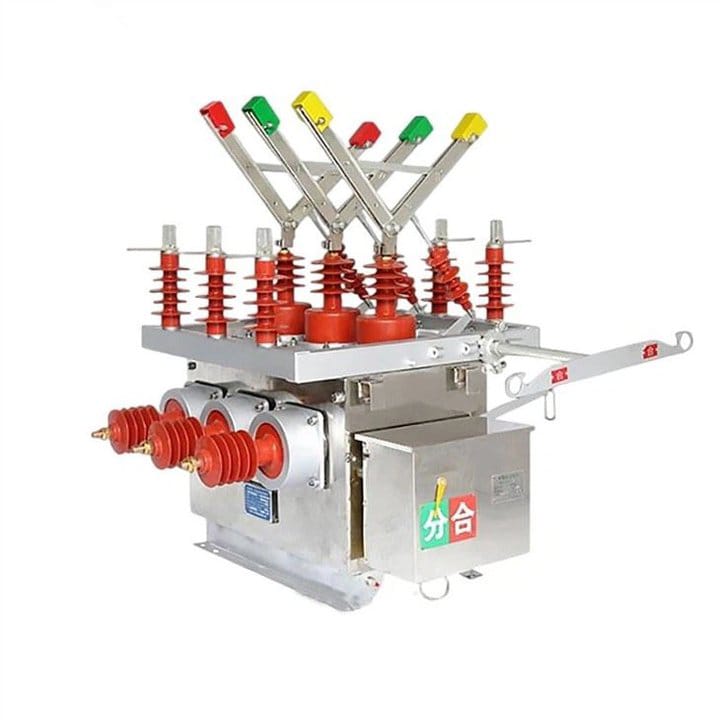

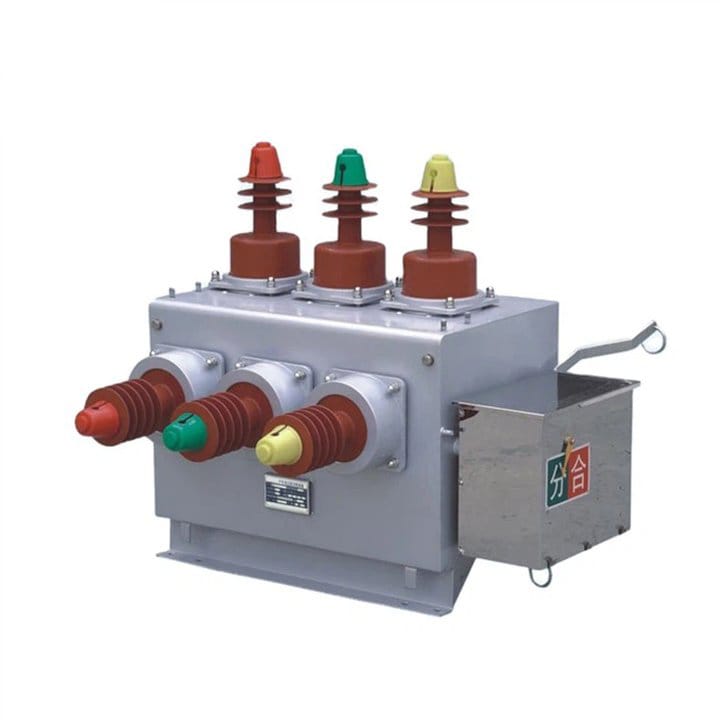

11KV VK प्रकार उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर

LiuGao गर्वका साथ एक समर्पित आउटडोर भ्याकुम सर्किट ब्रेकर निर्माताको रूपमा नेतृत्व गर्दछ। 11KV VK प्रकार हाई भोल्टेज भ्याकुम सर्किट ब्रेकर, बाहिरी पावर वितरण उपकरणको आधारशिला, 12kV को मूल्याङ्कन भोल्टेज र 50Hz मा सञ्चालन हुने थ्री-फेज एसीका लागि डिजाइन गरिएको हो। ग्रामीण पावर ग्रिडहरू, शहरी पावर ग्रिडहरू, रेलवे, खानीहरू, पोर्टहरू, र अन्य विद्युत वितरण प्रणालीहरू जस्ता विभिन्न सेटिङहरूमा मुख्य रूपमा तैनाथ गरिएको, यो सर्किट ब्रेकरले बाहिरी ओभरहेड लाइनहरूमा महत्त्वपूर्ण भूमिका खेल्छ। भार प्रवाहहरू तोड्न र बन्द गर्न, ओभरलोड करन्टहरूमा प्रतिक्रिया दिन, र पावर प्रणाली भित्र सर्ट-सर्किट करेन्टहरू प्रबन्ध गर्न सटीकसँग इन्जिनियर गरिएको, ZW10-12F सर्किट ब्रेकरले पावर ग्रिड स्विच गर्न र सुरक्षित गर्नको लागि महत्त्वपूर्ण घटकको रूपमा कार्य गर्दछ। यसको बलियो डिजाइन र बाहिरी अनुकूलताले यसलाई विभिन्न वातावरणीय परिस्थितिहरूमा भरपर्दो कार्यसम्पादन सुनिश्चित गर्दै विभिन्न अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ। बाहिरी भ्याकुम सर्किट ब्रेकरहरूको बेन्चमार्कलाई पुन: परिभाषित गर्ने अत्याधुनिक आविष्कारहरूको लागि LiuGao छान्नुहोस्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Liugao एक 11KV VK प्रकार हाई भोल्टेज भ्याकुम सर्किट ब्रेकर आपूर्तिकर्ता हो।ZW10-12 आउटडोर HV भ्याकुम सर्किट ब्रेकर (ZW10-12, ZW10-12F, ZW10-12G) एक आउटडोर पावर वितरण उपकरण हो जुन तीन-V1 भोल्टेजको लागि डिजाइन गरिएको हो। चरण AC 50Hz। यसले ग्रामीण पावर ग्रिड, शहरी पावर ग्रिड, रेलवे, खानी, बन्दरगाह र अन्य बिजुली वितरण प्रणालीहरूमा अनुप्रयोगहरू फेला पार्छ। बाहिरी ओभरहेड लाइनहरूको लागि विशेष रूपमा इन्जिनियर गरिएको, यसले पावर ग्रिडको सुरक्षा र स्विचिङ सुनिश्चित गर्दा पावर प्रणालीमा लोड करेन्टहरू, ओभरलोड करेन्टहरू, र सर्ट-सर्किट करेन्टहरू तोड्ने र बन्द गर्ने जस्ता कार्यहरू प्रभावकारी रूपमा ह्यान्डल गर्छ।

हाम्रो ZW10-12 आउटडोर HV भ्याकुम सर्किट ब्रेकर（ZW10-12、ZW10-12F、ZW10-12G）ले बक्स भित्र इष्टतम इन्सुलेशन सुनिश्चित गर्दै आन्तरिक रूपमा विशेष एन्टी कन्डेन्सेसन उपायहरू प्रयोग गर्दछ। प्रसारण विधिले मेकानिकल विफलताका कारण सर्किट ब्रेकर कार्यसम्पादन समस्याहरूलाई रोक्नको लागि सजिलो स्थापना र भरपर्दो सञ्चालन प्रदान गर्दै पेटेन्ट गरिएको प्रविधि समावेश गर्दछ। यो ब्रेकरले तेल वा ग्यासको आवश्यकता बिना काम गर्छ, जसको परिणामस्वरूप कम्प्याक्ट र हल्का डिजाइन हुन्छ। CT संरक्षणको साथ, यसले ठूला शन्ट धाराहरू समायोजन गर्दछ, प्रदूषण कम गर्दछ र मर्मतसम्भारको आवश्यकतालाई हटाउँछ। नियन्त्रण मोड इलेक्ट्रिक वा म्यानुअल हुन सक्छ, सञ्चालन र मर्मतसम्भारमा बहुमुखी प्रतिभा प्रदान गर्दछ।

सारांशमा, ZW10-12 आउटडोर HV भ्याकुम सर्किट ब्रेकर यसको बलियो डिजाइन, कुशल प्रदर्शन, र विभिन्न आउटडोर पावर वितरण परिदृश्यहरूमा अनुकूलनताको लागि बाहिर खडा छ।

11KV VK प्रकार उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर

स्थापना विधि: साइड-माउन्ट गरिएको, मध्य-माउन्ट गरिएको

परिवेश वायु तापमान: माथिल्लो सीमा +40C, तल्लो सीमा -30C; ;

उचाई: ≤2000m (यदि उचाई बढाउन आवश्यक छ भने, मूल्याङ्कन इन्सुलेशन स्तर तदनुसार बढाउनुपर्छ);

हावाको चाप: 700Pa भन्दा बढी (34m/s को हावाको गति बराबर);

आयाम: भूकम्पको तीव्रता 8 डिग्री;

प्रदूषण स्तर: कक्षा I;

अधिकतम दैनिक तापमान भिन्नता: 25C भन्दा बढी छैन।

11KV VK प्रकार उच्च भोल्टेज भ्याकुम सर्किट ब्रेकर विशिष्टता

मोडेल		ZW10-12, ZW10-12F, ZW10-12G

नम्बर	प्यारामिटर		एकाइ	मूल्य
1	तोकिएको भोल्टेज		kV	12
2	मूल्याङ्कन गरिएको वर्तमान		A	630
3	मूल्याङ्कन गरिएको आवृत्ति		Hz	50
4	पावर आवृत्ति भोल्टेज सामना		kV	४२/४८
5	लाइटनिङ आवेग भोल्टेज (उच्च मूल्य)		kV	७५/८५
6	मूल्याङ्कन गरिएको छोटो सर्किट ब्रेकिंग करन्ट		kA	16	20	25
7	मूल्याङ्कन गरिएको छोटो-सर्किट वर्तमान बनाउने (उच्च मूल्य)		kA	40	50	50
8	मूल्याङ्कन गरिएको छोटो समय वर्तमान प्रतिरोध		kA	16	20	25
9	मूल्याङ्कन शिखर वर्तमान प्रतिरोध		kA	40	50	50
10	मूल्याङ्कन गरिएको छोटो-सर्किट अवधि		S	4
Il	नाममात्र सञ्चालन अनुक्रम			अंक-0.3s-संयुक्त अंक- 180s-संयुक्त अंक
12	मूल्याङ्कन गरिएको छोटो-सर्किट वर्तमान ब्रेकिङ समय		दोस्रो दर	30
13	यान्त्रिक जीवन		दोस्रो दर	10000
14	चलिरहेको सम्पर्कले पहिरनको संचित मोटाईलाई अनुमति दिन्छ		mm	3
15	CT प्रकार वसन्त अपरेटिङ मेकानिज्मको साथ रेटेड अपरेटिङ भोल्टेज	बन्द कुण्डल	V	DC वा AC 220V
		कुण्डल खोल्दै
16	ओभरकरेन्ट ट्रिप कुण्डलको कार्य वर्तमान मूल्याङ्कन गरियो		A	5
17	वजन		के। जि	150
