630A इनडोर HV भ्याकुम सर्किट ब्रेकर

LiuGao गर्वका साथ एक समर्पित इनडोर भ्याकुम सर्किट ब्रेकर निर्माताको रूपमा खडा छ, 630A इनडोर HV भ्याकुम सर्किट ब्रेकर इम्बेडेड पोलहरू प्रदान गर्दै। उद्देश्यपूर्वक तीन-चरण AC 50Hz इनडोर पावर वितरण प्रणालीहरूमा प्रयोगको लागि डिजाइन गरिएको, यी सर्किट ब्रेकरहरूलाई विशेष रूपमा 24 kV को भोल्टेजको लागि मूल्याङ्कन गरिएको छ। तिनीहरूको प्राथमिक कार्य औद्योगिक र खानी उद्यमहरू, पावर प्लान्टहरू, र सबस्टेशनहरू सहित विभिन्न सेटिङहरूमा विद्युतीय उपकरणहरूको सुरक्षा र नियन्त्रण गर्नु हो। VS1-24 सर्किट ब्रेकरहरूले गल्ती वा असामान्य अवस्थाको अवस्थामा तुरुन्तै सर्किटमा अवरोध गरेर विद्युतीय प्रणालीहरूको सुरक्षा र विश्वसनीयता सुनिश्चित गर्न महत्त्वपूर्ण भूमिका खेल्छन्। इनडोर भ्याकुम सर्किट ब्रेकरहरूमा मापदण्डहरू पुन: परिभाषित गर्ने अत्याधुनिक समाधानहरूको लागि LiuGao छान्नुहोस्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

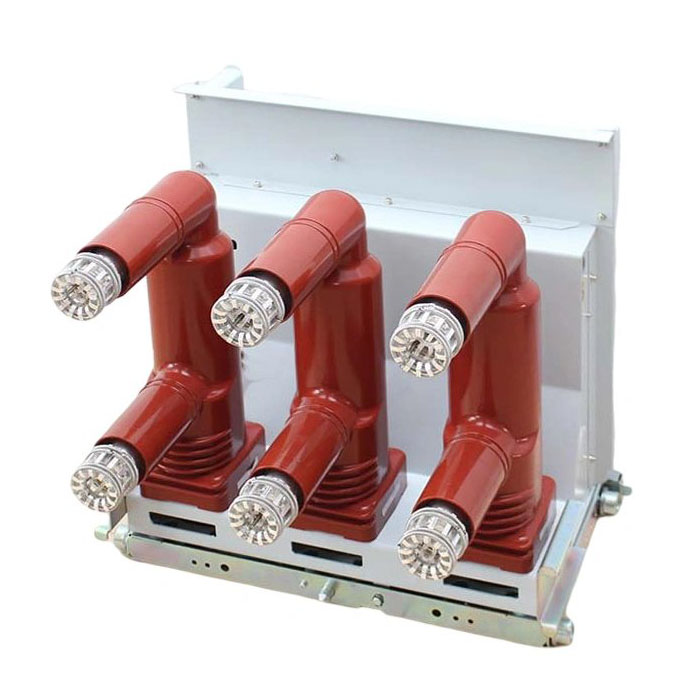

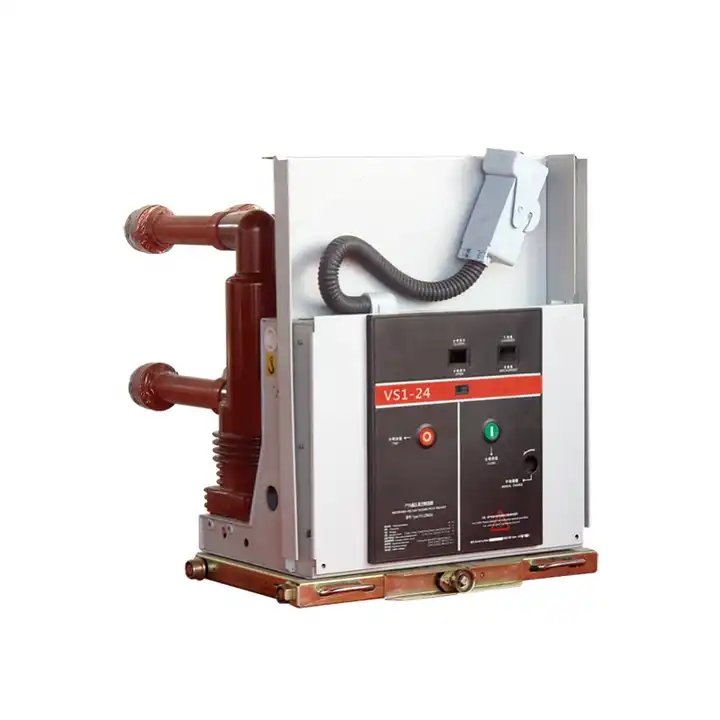

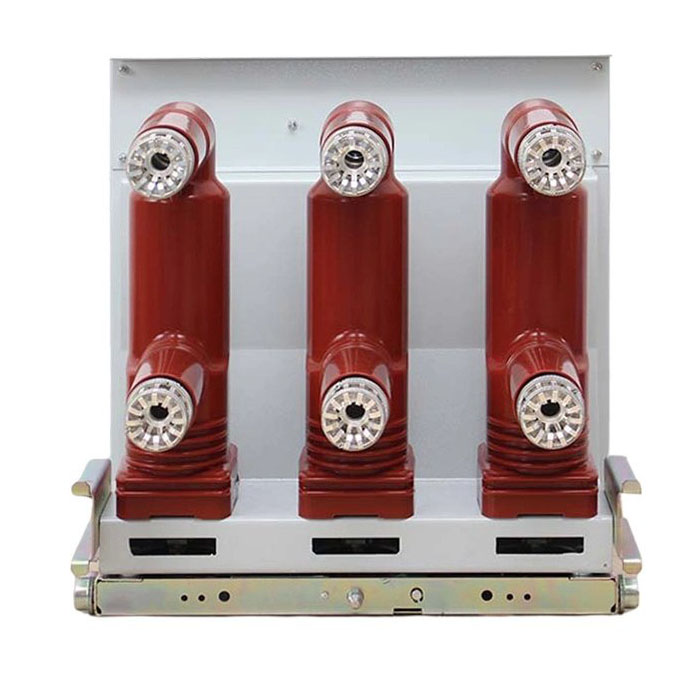

Liugao एक 630A इन्डोर HV भ्याकुम सर्किट ब्रेकर आपूर्तिकर्ता हो। इनडोर भ्याकुम सर्किट ब्रेकरहरूको VS1-24 श्रृंखला एम्बेडेड पोलहरूले मुख्य प्रवाहकीय सर्किटको लागि एम्बेडेड पोल डिजाइन प्रयोग गर्दछ। यो अभिनव डिजाइनले इन्सुलेशन, मेकानिकल विश्वसनीयता, र ब्रेकिङ कार्यसम्पादनलाई महत्त्वपूर्ण रूपमा बढाउँछ, जसले मर्मत-रहित सञ्चालन र विस्तारित मेकानिकल र विद्युतीय जीवनकालमा नेतृत्व गर्दछ। भ्याकुम सर्किट ब्रेकरले M-E2-C2 को कार्यसम्पादन मूल्याङ्कन प्राप्त गर्दै राष्ट्रिय र IEC मापदण्ड दुवैको पालना गर्दछ।

KYN28-24(GZS1) जस्ता स्विचगियरसँग अनुकूलताको लागि डिजाइन गरिएको, यो उत्पादन निश्चित स्थापनाहरूको लागि उपयुक्त छ। भ्याकुम सर्किट ब्रेकर यस सिद्धान्तमा आधारित हुन्छ कि, जब गतिशील र स्थिर सम्पर्कहरू अपरेटिङ मेकानिजम मार्फत खुल्छ, तिनीहरूको बीचमा चाप बनाइन्छ। सम्पर्क सतहहरूको उच्च-तापमान वाष्पीकरणले चुम्बकीय क्षेत्र उत्पन्न गर्दछ, चापलाई सम्पर्क सतहको स्पर्शिक दिशामा द्रुत गतिमा चलाउँछ। धातुको वाष्पलाई धातुको सिलिन्डर (ढाल) मा संकुचित गरिन्छ, र चाप स्वाभाविक रूपमा शुन्य पार गर्दा निभ्छ, जसले माध्यमको बललाई छिटो रिकभर गर्न अनुमति दिन्छ।

यसको भरपर्दो कार्यसम्पादनको अतिरिक्त, VS1-24 शृङ्खला उद्योग, खानी उद्यम, पावर प्लान्ट र सबस्टेशनहरूमा इनडोर अनुप्रयोगहरूको लागि आदर्श हो। इम्बेडेड पोल डिजाइनले सुधारिएको इन्सुलेशन विश्वसनीयता र कुशल ब्रेकिंग क्षमताहरू सुनिश्चित गर्दछ। स्विचगियरमा इम्बेड गरिएको यो इनडोर भ्याकुम सर्किट ब्रेकरले विभिन्न उच्च-भोल्टेज वातावरणमा विद्युतीय उपकरण सुरक्षा र नियन्त्रणको लागि बलियो समाधान प्रदान गर्दछ।

630A इनडोर HV भ्याकुम सर्किट ब्रेकर अपरेटिङ वातावरण

1. परिवेश वायु तापमान: माथिल्लो सीमा +40 डिग्री, तल्लो सीमा -40 डिग्री;

2. उचाइ: ≤2000m (यदि उचाई बढ्छ भने, मूल्याङ्कन इन्सुलेशन स्तर तदनुसार बढाइनेछ);

3. हावाको चाप: 700Pa भन्दा बढी (34m/s को हावाको गति बराबर);

4. भूकम्पको तीव्रता: 8 डिग्री भन्दा बढी;

5. प्रदूषण स्तर: Ⅳ स्तर;

6. अधिकतम दैनिक तापमान भिन्नता: 25 डिग्री भन्दा बढी छैन;

7. सापेक्षिक आर्द्रता: दैनिक औसत 95% भन्दा बढी छैन, र मासिक औसत 90% भन्दा बढी छैन;

8. ज्वलनशीलता, विस्फोटको खतरा, रासायनिक क्षय र गम्भीर कम्पन बिना स्थानहरू।

630A इनडोर HV भ्याकुम सर्किट ब्रेकर विशिष्टता

नम्बर	प्यारामिटर		एकाइ	मूल्य
1	तोकिएको भोल्टेज		kV	24
2	मूल्याङ्कन इन्सुलेशन स्तर	मूल्याङ्कन गरिएको छोटो-समय पावर फ्रिक्वेन्सी भोल्टेज सामना गर्नुहोस् (1 मिनेट)	kV	६५, ७९
		(इन्टरफेस, रिलेटिव ग्राउन्ड, फ्र्याक्चर)
		रेटेड बिजुली आवेग भोल्टेज सामना	kV	125, 145
		(चरण, चरण, पोर्ट)
3	मूल्याङ्कन गरिएको आवृत्ति		Hz	50
4	मूल्याङ्कन गरिएको वर्तमान		A	630, 1250, 1600,
				2000, 2500, 3150
5	मूल्याङ्कन गरिएको छोटो सर्किट ब्रेकिंग करन्ट		kA	20, 25, 31.5
6	मूल्याङ्कन गरिएको छोटो-समय 4s वर्तमान प्रतिरोध			20, 25, 31.5
7	मूल्याङ्कन गरिएको छोटो-सर्किट वर्तमान बनाउने			50, 63, 80
8	मूल्याङ्कन शिखर वर्तमान प्रतिरोध			50, 63, 80
9	नाममात्र सञ्चालन अनुक्रम			O-0.3s-CO--180s-CO
10	मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान ब्रेकिङ समय		समय	20
11	मूल्याङ्कन केबल चार्ज ब्रेकिंग वर्तमान		A	31.5
12	मूल्याङ्कन गरिएको एकल क्यापेसिटर बैंक ब्रेकिंग वर्तमान		A	630
13	ब्याक-टु-ब्याक क्यापेसिटर बैंक ब्रेकिङ करन्ट मूल्याङ्कन गरियो		A	400
14	यान्त्रिक जीवन		समय	10000
15	चलिरहेको र स्थिर सम्पर्कहरूले पहिरनको संचित मोटाईलाई अनुमति दिन्छ		mm	3
