40.5KV स्वचालित बन्द भ्याकुम सर्किट ब्रेकर 40.5KV

LiuGao गर्वका साथ 40.5KV अटोमेटिक क्लोजिङ भ्याकुम सर्किट ब्रेकर 40.5KV को विशेषता सहित एक अग्रणी इनडोर भ्याकुम सर्किट ब्रेकर निर्माताको रूपमा उभिएको छ — 40.5-kV को मूल्याङ्कन गरिएको भोल्टेजको इनडोर उच्च-भोल्टेज विद्युतीय उपकरण, थ्रीएच50एसीमा सञ्चालन हुन्छ। औद्योगिक र खनन उद्यमहरू, सबस्टेशनहरू, र प्रसारण र वितरण प्रणालीहरूको लागि तयार गरिएको, यो ब्रेकरले भरपर्दो नियन्त्रण र सुरक्षा स्विचिङ प्रदान गर्दछ। धातु विज्ञान र इलेक्ट्रिक आर्क स्टिल-निर्माणमा अनुप्रयोगहरूको लागि यसको असाधारण उपयुक्तता, जहाँ बारम्बार सञ्चालनहरू आवश्यक छन्, यसलाई अलग सेट गर्दछ। GB 1984-89 "AC हाई भोल्टेज सर्किट ब्रेकर" मानकसँग अनुरूप, LiuGao ले तपाईंलाई अत्याधुनिक समाधानहरू अनुभव गर्न आमन्त्रित गर्दछ जसले इनडोर भ्याकुम सर्किट ब्रेकरहरूमा विश्वसनीयता र कार्यसम्पादनलाई पुन: परिभाषित गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

LiuGao एक समर्पित इनडोर भ्याकुम सर्किट ब्रेकर निर्माताको रूपमा खडा छ, ZN23-40.5 भ्याकुम सर्किट ब्रेकरहरू 40.5kV को मूल्याङ्कन भोल्टेजको लागि डिजाइन गरिएको इनडोर उच्च-भोल्टेज पावर वितरण यन्त्रहरू हुन् र तीन-चरण AC 50Hz मा सञ्चालन हुन्छन्। तिनीहरूलाई JYN1-35 र GBC-35 स्विचगियरसँग सहज रूपमा एकीकृत गर्न सकिन्छ। यी सर्किट ब्रेकरहरू पावर प्लान्टहरू र सबस्टेशनहरू जस्ता सुविधाहरूमा विद्युत प्रसारण र वितरण प्रणालीहरू नियन्त्रण र सुरक्षा गर्नका लागि उपयुक्त छन्। विशेष गरी, तिनीहरू बारम्बार अपरेसनहरूसँग अनुप्रयोगहरूमा उत्कृष्ट हुन्छन्, जस्तै धातु विज्ञान र आर्क स्टिल उद्योगहरूमा।

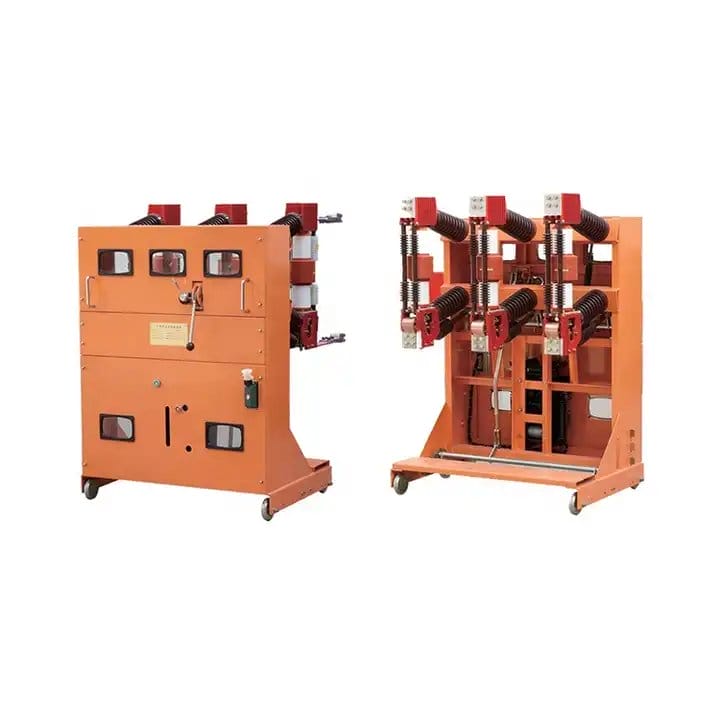

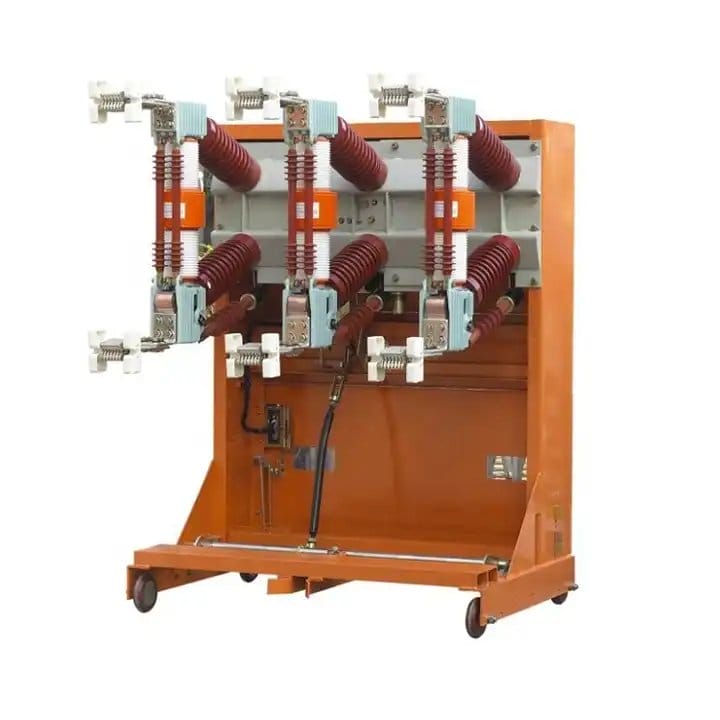

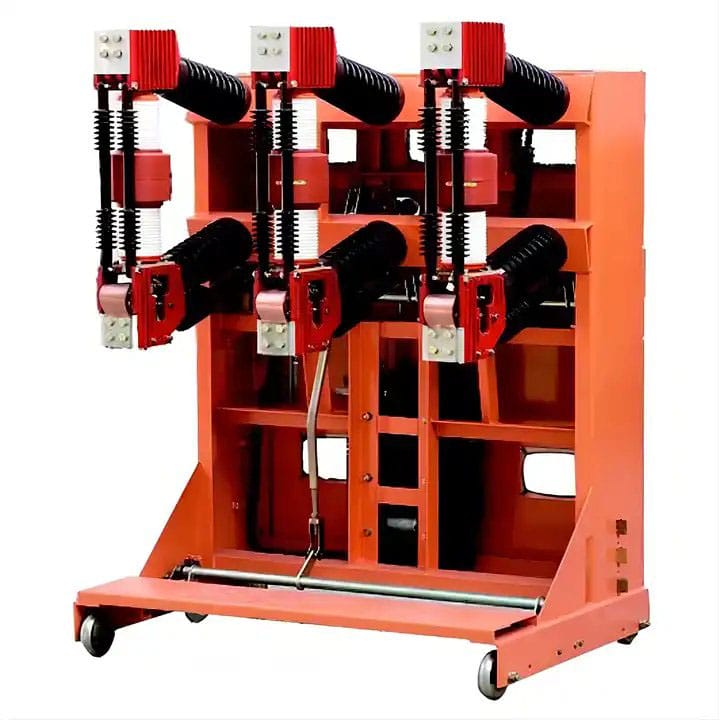

ह्यान्डकार्ट प्रकारको डिजाइनको विशेषता सहित, ZN23-40.5 भ्याकुम सर्किट ब्रेकरहरूले सजिलो मर्मतसम्भारको लागि राम्रोसँग सोचेको संरचनाको गर्व गर्दछ। तिनीहरू या त CD10-Ⅱ इलेक्ट्रोम्याग्नेटिक अपरेटिङ मेकानिजम वा CT19-BN स्प्रिङ अपरेटिङ मेकानिजमसँग सुसज्जित हुन्छन्। यी ब्रेकरहरू विशेष रूपमा GBC-40.5, JYN1-40.5, र अन्य उच्च क्याबिनेटहरू जस्ता उच्च-भोल्टेज स्विचगियरहरूमा स्थापनाको लागि डिजाइन गरिएको हो।

४०.५ केभी अटोमेटिक क्लोजिङ भ्याकुम सर्किट ब्रेकर ४०.५ केभी सञ्चालन वातावरण

1. परिवेशको हावाको तापक्रमको माथिल्लो सीमा +40°C भन्दा माथि हुँदैन, र तल्लो सीमा -10°C भन्दा कम हुँदैन (भण्डारण र यातायात -30°C मा अनुमति छ):

2. उचाइ 1000m भन्दा बढी नहुने क्षेत्रहरूमा, जब उत्पादन 7.2kV प्रणालीमा प्रयोग गरिन्छ, लागू हुने उचाइ 3000m सम्म बढाउन सकिन्छ;

3. सापेक्ष आर्द्रता: दैनिक औसत 95% भन्दा बढी छैन, र मासिक औसत 90% भन्दा बढी छैन;

4. संतृप्त वाष्प दबाब: दैनिक औसत मान 2.2x 103MPa भन्दा बढी हुँदैन, मासिक औसत मूल्य 1.8x 103MPa भन्दा बढी हुँदैन, र आर्द्रता अवधिमा तापक्रम तीव्र रूपमा घट्दा कन्डेन्सेसन हुन सक्छ;

5. स्थापना साइट बारम्बार हिंसात्मक कम्पनहरूबाट मुक्त हुनुपर्छ;

6. वरपरको हावा संक्षारक वा ज्वलनशील ग्यासहरू र पानीको वाष्पबाट प्रदूषित हुनु हुँदैन;

7. स्थापना साइट सुख्खा र सफा राख्नुपर्छ;

8. भूकम्पको तीव्रता 8 डिग्री भन्दा बढी हुनु हुँदैन।

40.5KV स्वचालित बन्द भ्याकुम सर्किट ब्रेकर 40.5KV विशिष्टता

छैन।	वस्तु	एकाइ	डाटा
1	तोकिएको भोल्टेज	Kv	40.5
2	मूल्याङ्कन इन्सुलेशन (1 मिनेट पावर आवृत्ति भोल्टेज सामना)	Kv	95
3	रेटेड इन्सुलेशन (रेटेड बिजुली आवेग भोल्टेज सामना)	A	185
4	रेटेड आवृत्ति	Hz	50
5	मूल्याङ्कन गरिएको वर्तमान	A	६३० / १२५० / १६०० / २००० / २५००
6	मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ वर्तमान	द	२५ / ३१.५
7	मूल्याङ्कन गरिएको पीक वर्तमान सहन	द	६३/८०
८.a	रेटेड सर्ट-सर्किट वर्तमान बनाउने	द	६३/८०
८ ख	मूल्याङ्कन गरिएको छोटो-सर्किट वर्तमान ब्रेकिङ समय	t	20
9	ब्रेकिङ समय	सुश्री	≤८०
10	मूल्याङ्कन गरिएको थर्मल स्थिरीकरण समय	s	4
11	सञ्चालनको रेटेड अनुक्रम	/	O-0.3s-CO-180s-CO
12	रेटेड अपरेटिङ भोल्टेज	V	AC110 / AC 220 / DC110 / DC 220
13	बन्द र खोल्ने कुण्डलको कार्य वर्तमान मूल्याङ्कन गरियो	/	1.05(110V) / 0.96(220V)
14	चरण केन्द्र दूरी	mm	300±1.5 / 380±1.5 / 440± 1.5
15	सम्पर्कहरूको स्वीकार्य पहिरनको मोटाई	mm	≤३
16	प्रत्येक चरणको लागि मुख्य सर्किट प्रतिरोध	mΩ	80
17	मेकानिकल लाइफटाइम	F	10000

छैन।	वस्तु	एकाइ	डाटा
1	सम्पर्क दूरी	mm	२०±२
2	ओभरट्राभल	mm	४±१
3	औसत बन्द गति	सुश्री	०.६±०.२
4	औसत खोल्ने गति	सुश्री	१.६±०.३
5	बन्द हुने समय	सुश्री	५०~८५
6	खुल्ने समय	सुश्री	४०~८५
7	बन्द सम्पर्क बाउन्स समय	सुश्री	≤३
8	तीन-चरण समापन र विभिन्न चरणहरूमा खोल्ने	सुश्री	≤२
9	बफर स्ट्रोक	mm	17
