ट्रान्सफर्मर संरक्षणको लागि उच्च भोल्टेज सर्किट ब्रेकरहरू किन आवश्यक छन्?

बिजुलीको सबस्टेसनको मुटुमा रहेको एउटा पावर ट्रान्सफर्मरको कल्पना गर्नुहोस्—अचानक बिजुलीको चट्याङले वा विनाशकारी सर्ट सर्किटले प्रहार भयो। एक सेकेन्डको एक अंशमा, ट्रान्सफर्मरको आन्तरिक इन्सुलेशन असफल हुन सक्छ, घुमाउरो धेरै तातो हुन सक्छ, र परिणामस्वरूप विस्फोटले सम्पूर्ण सबस्टेशनलाई क्षति पुर्‍याउन सक्छ, हजारौं घर र व्यवसायहरू अन्धकारमा डुबाउन सक्छ। यस परिदृश्य र सामान्य, भरपर्दो अपरेशनको बीचमा उभिएको एउटै कुरा भनेको हामीले प्राय: ग्रहण गर्ने उपकरण हो:उच्च भोल्टेज सर्किट ब्रेकर। यो यन्त्र स्विच मात्र होइन; यो एक उच्च-गति, उच्च-फिडेलिटी सुरक्षात्मक रिले हो जसले गल्ती पत्ता लगाउनुपर्दछ, निर्णय लिनुपर्दछ, र हजारौं एम्पीयर हुन सक्ने करेन्टमा बाधा पुर्‍याउनुपर्दछ - सबै मिलिसेकेन्डमा नापिएको समय विन्डो भित्र। यो बिना, ट्रान्सफर्मर, पावर ग्रिडमा सबैभन्दा महँगो र महत्वपूर्ण सम्पत्तिहरू मध्ये एक, यसलाई प्रयोग गर्न डिजाइन गरिएको धेरै बलहरूको लागि कमजोर छोडिनेछ।

ट्रान्सफर्मर संरक्षणमा उच्च भोल्टेज सर्किट ब्रेकरको आवश्यक भूमिका सुविधाको कुरा होइन; यो ग्रिडको लागि बाँच्नको कुरा हो। ट्रान्सफर्मर एउटा जटिल, नाजुक उपकरण हो। यसको कोर तामाको घुमाउरो र इन्सुलेशनको भूलभुलैया हो जुन उच्च तापक्रममा र अत्यधिक विद्युतीय तनावमा सञ्चालन हुन्छ। एक दोष प्रवाह, यदि जारी रहन अनुमति दिईयो भने, तातो उत्पन्न गर्दछ जसले तामा पग्लन सक्छ र तेललाई वाष्पीकरण गर्न सक्छ, एक हिंसक चाप फ्ल्यास सिर्जना गर्दछ जसले ट्रान्सफर्मरलाई नष्ट गर्न सक्छ। उच्च भोल्टेज सर्किट ब्रेकरले अन्तिम अभिभावकको रूपमा कार्य गर्दछ। यो एक मात्र उपकरण हो जसले द्रुत र निर्णायक रूपमा ट्रान्सफर्मरलाई त्रुटिबाट अलग गर्न सक्छ, स्थानीयकृत समस्यालाई प्रणालीगत विफलतामा क्यास्केड हुनबाट रोक्न सक्छ। यस लेखले यो अत्यावश्यक कम्पोनेन्ट किन अपरिहार्य छ भन्ने प्राविधिक, आर्थिक, र परिचालन कारणहरू विच्छेद गर्नेछ। हामी लुगाओ पावर कं, लिमिटेडमा हाम्रो उच्च भोल्टेज सर्किट ब्रेकर समाधानहरू कसरी पत्ता लगाउँदछौं। यी महत्वपूर्ण सम्पत्तिहरू सुरक्षित गर्न आवश्यक गति, विश्वसनीयता, र सटीक प्रदान गर्न इन्जिनियर गरिएको छ।

सामग्रीको तालिका

• 1. उच्च भोल्टेज सर्किट ब्रेकर के हो र यसले ट्रान्सफर्मरहरूलाई कसरी सुरक्षित गर्छ?
• 2. किन ट्रान्सफर्मरहरू उचित सुरक्षा बिना त्रुटिहरूको लागि जोखिममा छन्?
• 3. ट्रान्सफर्मर सुरक्षाको लागि विभिन्न प्रकारका उच्च भोल्टेज सर्किट ब्रेकरहरू कसरी तुलना गर्छन्?
• 4. कुन प्राविधिक मापदण्डहरूले उच्च प्रदर्शन सर्किट ब्रेकरलाई परिभाषित गर्छ?
• 5. आधुनिक नियन्त्रण र निगरानीले सर्किट ब्रेकरको प्रभावकारिता कसरी बढाउँछ?
• बारम्बार सोधिने प्रश्नहरू (FAQ)
• निष्कर्ष

उच्च भोल्टेज सर्किट ब्रेकर के हो र यसले ट्रान्सफर्मरलाई कसरी सुरक्षित गर्छ?

एक उच्च भोल्टेज सर्किट ब्रेकर एक विशेष स्विचिंग उपकरण हो जुन दोष प्रवाहहरू अवरोध गर्न डिजाइन गरिएको हो - सर्ट सर्किटको समयमा हुने बिजुलीको विशाल, अनियन्त्रित सर्जहरू - र पावर ग्रिडको एक भाग, जस्तै ट्रान्सफर्मर, प्रणालीको बाँकी भागबाट अलग गर्न। यो एक साधारण अन/अफ स्विच होइन। यो एक हाई-स्टेक, हाई-स्पीड इंटरप्टर हो जसले यसको कार्य चरम परिशुद्धताका साथ गर्नुपर्दछ। ट्रान्सफर्मर, जुन हामीले सुरक्षित गर्दैछौं मुख्य सम्पत्ति हो, यो एउटा यन्त्र हो जसले भोल्टेजलाई माथि वा तल लैजान्छ। जब यो सामान्य रूपमा सञ्चालन हुन्छ, एक उच्च भोल्टेज सर्किट ब्रेकर बन्द स्थितिमा रहन्छ, वर्तमान प्रवाह गर्न अनुमति दिन्छ। जे होस्, कुनै त्रुटि पत्ता लाग्ने क्षणमा-सामान्यतया वर्तमान, भोल्टेज, वा विभेदक संकेतहरू निगरानी गर्ने रिलेद्वारा-सर्किट ब्रेकर खोल्नु पर्छ, यसको सम्पर्कहरू बीच बन्ने चापलाई निभाएर तिनीहरू छुट्टिन्छन्। महत्वपूर्ण कार्य भनेको ट्रान्सफर्मरमा थर्मल वा मेकानिकल क्षति पुर्‍याउनु अघि दोष हटाउनु हो। ठूलो पावर ट्रान्सफर्मरको लागि, यो क्लियरिङ समय प्रायः 100 मिलिसेकेन्ड भन्दा कम हुन्छ। यसलाई परिप्रेक्ष्यमा राख्नको लागि, मानव आँखा झिम्काउन लगभग 300 देखि 400 मिलिसेकेन्ड लाग्छ। उच्च भोल्टेज सर्किट ब्रेकरले सयौं टन तौल गर्न सक्ने मेसिनलाई जोगाउन आँखा झिम्काउनुभन्दा छिटो काम गर्नुपर्छ।

यस अवरोधको भौतिकी जहाँ इन्जिनियरिङ चुनौती स्पष्ट हुन्छ। जब सर्किट ब्रेकर खुल्छ, छुट्याउने सम्पर्कहरू बीच एक चाप बनाउँछ। यो चाप अनिवार्य रूपमा एक प्लाज्मा हो - आयनीकृत ग्यासको एक उच्च प्रवाहकीय च्यानल जुन, जाँच नगरी छोडियो, अनिश्चित कालसम्म प्रवाह सञ्चालन गर्न जारी रहनेछ। यो चाप निभाउनको लागि, सर्किट ब्रेकरले सेकेन्डको एक अंशमा, चाप मार्गलाई चिसो र डी-आयनाइज गर्नुपर्छ। विभिन्न सर्किट ब्रेकर डिजाइनहरू विभिन्न प्रविधिहरू प्रयोग गर्छन्। एक SF6 (सल्फर हेक्साफ्लोराइड) सर्किट ब्रेकरले चापलाई चिसो पार्न र प्रणाली भोल्टेजको सामना गर्न SF6 को असाधारण इन्सुलेट गुणहरूमा भर पर्दै, चापलाई चिसो पार्न कम्प्रेस गरिएको SF6 ग्यासको प्रवाह प्रयोग गर्दछ। भ्याकुम सर्किट ब्रेकर चाप निभाउन भ्याकुमको उच्च डाइलेक्ट्रिक शक्तिमा निर्भर हुन्छ। एक उच्च-अन्तको तेल सर्किट ब्रेकर, पुरानो प्रविधि भए तापनि, चाप चिसो र निभाउन तेलको वाष्पीकरणबाट उत्पन्न ग्यास प्रयोग गर्दछ। यी सबै विधिहरूले एउटै परिणाम प्राप्त गर्नुपर्दछ: AC तरंगको अर्को प्राकृतिक वर्तमान शून्यमा शून्य प्रवाह, र त्यसपछि पुनः स्ट्राइक रोक्नको लागि डाइलेक्ट्रिक शक्तिको द्रुत रिकभरी। लुगाओमा, हाम्रा हाई भोल्टेज सर्किट ब्रेकर समाधानहरू यी आर्क-वेन्चिङ फिजिक्सको गहिरो बुझाइमा बनाइएका छन्, जसले गर्दा हाम्रा ब्रेकरहरू भरपर्दो मात्र छैनन्, तर तिनीहरूको कार्यसम्पादनमा अनुमानित छन्।

ट्रान्सफर्मर संरक्षण भूमिकालाई साँच्चै बुझ्नको लागि, ट्रान्सफर्मरले के गर्छ भनेर सोच्नु उपयोगी हुन्छ। यो एक प्रेरक यन्त्र हो। यसले आफ्नो चुम्बकीय क्षेत्रमा ऊर्जा भण्डारण गर्छ। ट्रान्सफर्मरको सेकेन्डरी साइडमा गल्ती हुँदा, प्राइमरी साइडबाट आएको ऊर्जा अचानक फोल्टमा फालिन्छ। ट्रान्सफर्मरले ठुलो करेन्ट देख्छ, जसलाई सम्हाल्न सक्दैन। यो तब हुन्छ जब उच्च भोल्टेज सर्किट ब्रेकर खेलमा आउँछ। यो सामान्यतया ट्रान्सफर्मरको प्राथमिक पक्ष, उच्च भोल्टेज पक्षमा राखिएको छ। यसको काम पावरको माथिल्लो स्रोतबाट ट्रान्सफर्मरलाई विच्छेद गर्नु हो, त्यसैले जेनेरेटरको जडताले मात्र त्रुटिलाई प्रभावकारी रूपमा फिड गर्छ। हाई भोल्टेज बसबाट ट्रान्सफर्मरलाई अलग गरेर, सर्किट ब्रेकरले ट्रान्सफर्मर बिग्रने बिन्दुमा फल्ट करन्टलाई बढ्नबाट रोक्छ। उच्च भोल्टेज सर्किट ब्रेकर बिनाको ट्रान्सफर्मर ब्रेक बिनाको कार जस्तै हो; यसले केही समयको लागि काम गर्न सक्छ, तर जब केहि गलत हुन्छ, परिणामहरू विनाशकारी हुन्छन्। हाम्रो कारखानाले विभिन्न भोल्टेज र हालको मूल्याङ्कन, आवेदन आवश्यकताहरू, र वातावरणीय अवस्थाहरूको लागि विकल्पहरूको दायरा प्रदान गर्दै ट्रान्सफर्मर सुरक्षाको लागि विशेष रूपमा अनुकूलित उच्च भोल्टेज सर्किट ब्रेकर उत्पादनहरूको दायरा डिजाइन गरेको छ।

किन ट्रान्सफर्मरहरू उचित सुरक्षा बिना त्रुटिहरूको लागि कमजोर छन्?

पावर ट्रान्सफर्मरका कमजोरीहरू यसको आधारभूत डिजाइन र यसले प्रयोग गर्ने सामग्रीहरूमा निहित छन्। एक सामान्य ठूलो पावर ट्रान्सफर्मर तामा विन्डिंग, सेलुलोज-आधारित इन्सुलेशन, र ट्रान्सफर्मर तेलको जटिल संयोजन हो। यो संयोजन सामान्य अवस्था को एक संकीर्ण दायरा अन्तर्गत कुशल सञ्चालनको लागि डिजाइन गरिएको छ। यद्यपि, यो स्वाभाविक रूपमा गल्ती प्रकारहरूको विस्तृत दायराको लागि संवेदनशील छ, जसमध्ये धेरैलाई उच्च भोल्टेज सर्किट ब्रेकरद्वारा तुरुन्त र स्वचालित रूपमा सम्बोधन गरिएन भने विनाशकारी हुन सक्छ। यो जोखिम बुझ्नको लागि, तपाईंले ट्रान्सफर्मर विफलताको भौतिकीको कदर गर्नुपर्छ। ट्रान्सफर्मरको आउटपुट (सेकेन्डरी) साइडमा सर्ट सर्किट सबैभन्दा सामान्य परिदृश्य हो। यदि सेकेन्डरी छोटो छ भने, प्राथमिक पक्षले करेन्ट तान्छ जुन सैद्धान्तिक रूपमा ट्रान्सफर्मरको प्रतिबाधाले मात्र सीमित हुन्छ, जुन अपेक्षाकृत कम छ। यो दोष प्रवाह सामान्य पूर्ण-लोड वर्तमानको 10 देखि 20 गुणा हुन सक्छ। नतिजा विन्डिङको अचानक र चरम तताउने हो, जसले तामा पग्लन सक्छ र इन्सुलेशन भत्काउन सक्छ। तातोको कारण तेलको द्रुत विस्तारले विस्फोटक ग्यासहरू उत्पन्न गर्न सक्छ, जसले हिंसात्मक विफलता निम्त्याउँछ। उच्च भोल्टेज सर्किट ब्रेकरले यो वर्तमान वृद्धि पत्ता लगाउनु पर्छ र घुमाउरो तापमान एक महत्वपूर्ण स्तरमा पुग्नु अघि ट्रान्सफर्मर विच्छेदन गर्नुपर्छ।

सर्ट सर्किटहरू बाहेक, ट्रान्सफर्मरहरू अन्य, अधिक कपटी खतराहरूको लागि पनि कमजोर छन्। यसमा बिजुली स्ट्राइकहरू समावेश छन्, जसले इन्सुलेशनलाई भत्काउने भोल्टेज वृद्धि हुन सक्छ, र फेरेसोनेन्स, एक घटना जसले ट्रान्सफर्मरलाई ऊर्जावान वा डि-एनर्जाइज गर्दा ओभरभोल्टेजहरू र ओभरकरेन्टहरू निम्त्याउन सक्छ। तिनीहरू ओभरलोडिङको लागि पनि कमजोर हुन्छन्, जसले विन्डिङहरूलाई बिस्तारै तातो बनाउन र इन्सुलेशनलाई घटाउन सक्छ। ट्रान्सफर्मरको भोल्टेज अनुपात समायोजन गर्ने ट्याप चेन्जरमा गल्ती जत्तिकै सरल कुराले पनि विनाशकारी विफलता निम्त्याउन सक्छ। प्रत्येक अवस्थामा, सामान्य थ्रेड यो हो कि त्रुटि वा असामान्य अवस्था, यदि केहि चक्रहरू पनि जारी रहन अनुमति दिइयो भने, ट्रान्सफर्मरमा स्थायी र अपूरणीय क्षति हुन सक्छ। यसैले उच्च भोल्टेज सर्किट ब्रेकर धेरै महत्त्वपूर्ण छ: यो एक प्रतिक्रियात्मक उपाय होइन, तर एक सक्रिय एक हो। यो एक मात्र उपकरण हो जसले पावर प्रणालीबाट ट्रान्सफर्मरलाई सुरक्षित रूपमा अलग गरेर त्रुटिको अपरिहार्य परिणामहरूलाई रोक्न सक्छ।

यसबाहेक, ट्रान्सफर्मरहरू आन्तरिक गल्तीहरूको लागि मात्र कमजोर छैनन्। तिनीहरू पनि जडान गरिएको नेटवर्कमा त्रुटिहरूको अधीनमा छन्। ट्रान्सफर्मरको सेकेन्डरी साइडमा जडान भएको डिस्ट्रिब्युसन फिडरमा भएको त्रुटि प्राथमिक पक्षमा प्रतिबिम्बित हुनेछ। ट्रान्सफर्मरले गल्ती करेन्ट देख्नेछ र यसलाई फिड गर्ने प्रयास गर्नेछ। यहाँ सुरक्षा प्रणालीको समन्वय महत्वपूर्ण हुन्छ। ट्रान्सफर्मरको प्राथमिक छेउमा रहेको हाई भोल्टेज सर्किट ब्रेकर समन्वित रूपमा सञ्चालन गर्न डिजाइन गरिएका यन्त्रहरूको श्रृंखलाको अंश हो। उदाहरणका लागि, माध्यमिक छेउमा फ्यूज वा रिक्लोजरले क्षणिक गल्ती हटाउन सक्छ, तर थप गम्भीर गल्तीको लागि, प्राथमिक सर्किट ब्रेकरले ट्रान्सफर्मरलाई सुरक्षित गर्न काम गर्नुपर्छ। यो समन्वय बिना, माध्यमिक पक्षमा त्रुटिले प्राथमिक सर्किट ब्रेकरलाई अनावश्यक रूपमा ट्रिप गर्न सक्छ, जसले धेरै ठूलो क्षेत्रको लागि आउटेज निम्त्याउन सक्छ। यही कारणले गर्दा ट्रान्सफर्मरको सुरक्षा प्रणाली-स्तरको समस्या हो, र उच्च भोल्टेज सर्किट ब्रेकर त्यो प्रणालीको केन्द्रीय, महत्वपूर्ण भाग हो। मालुगाओ पावर कं, लिमिटेड, हामीसँग यी समन्वय सिद्धान्तहरूको गहिरो बुझाइ छ, र हामी हाम्रा उच्च भोल्टेज सर्किट ब्रेकर समाधानहरू सुरक्षा योजनाहरूको विस्तृत दायरासँग पूर्ण रूपमा उपयुक्त हुन डिजाइन गर्छौं, सिमलेस एकीकरण र इष्टतम कार्यसम्पादन सुनिश्चित गर्दै।

ट्रान्सफर्मर संरक्षणका लागि विभिन्न प्रकारका उच्च भोल्टेज सर्किट ब्रेकरहरू कसरी तुलना गर्छन्?

ट्रान्सफर्मर सुरक्षाको लागि उच्च भोल्टेज सर्किट ब्रेकर चयन गर्दा, इन्जिनियरहरूले विशेष अनुप्रयोगलाई विचार गर्नुपर्छ र विभिन्न प्रविधिहरू: SF6, भ्याकुम, र तेल सर्किट ब्रेकरहरू बीच छनौट गर्नुपर्छ। प्रत्येक प्रकारको विशेषताहरूको आफ्नै अद्वितीय सेट हुन्छ जसले यसलाई विभिन्न भोल्टेज र वर्तमान दायराहरूको लागि उपयुक्त बनाउँछ। दशकौंको लागि, तेल सर्किट ब्रेकरहरू मानक थिए, तर तिनीहरूको उच्च प्रदर्शन र मर्मत विशेषताहरूको कारण तिनीहरू ठूलो मात्रामा SF6 र भ्याकुम प्रविधिहरूद्वारा हटाइएका छन्। यद्यपि, इतिहास र प्रविधिको विकासलाई बुझ्दा आज उपलब्ध आधुनिक समाधानहरूको कदर गर्न मद्दत गर्छ।

तेल सर्किट ब्रेकरहरू तीन मध्ये सबैभन्दा पुरानो हो। तिनीहरू तेलमा कोरिएको चापमा भर पर्छन्, जसले चापलाई चिसो पार्छ र हाइड्रोजन ग्यास उत्पन्न गर्दछ जसले यसलाई निभाउन मद्दत गर्दछ। जब तिनीहरू बलियो हुन्छन् र तिनीहरूसँग अपेक्षाकृत उच्च अवरोध गर्ने क्षमता हुन्छ, तिनीहरू ठूला, भारी हुन्छन्, र तेल भर्न र कार्बन निक्षेपहरू हटाउन नियमित मर्मत आवश्यक पर्दछ। तिनीहरूले तेलको कारणले वातावरणीय र आगोको खतरा पनि निम्त्याउँछ। लुगाओमा, हामी अब नयाँ स्थापनाहरूको लागि तेल सर्किट ब्रेकरहरू निर्माण गर्दैनौं, तर हामी अवस्थितहरूलाई समर्थन प्रदान गर्दछौं।

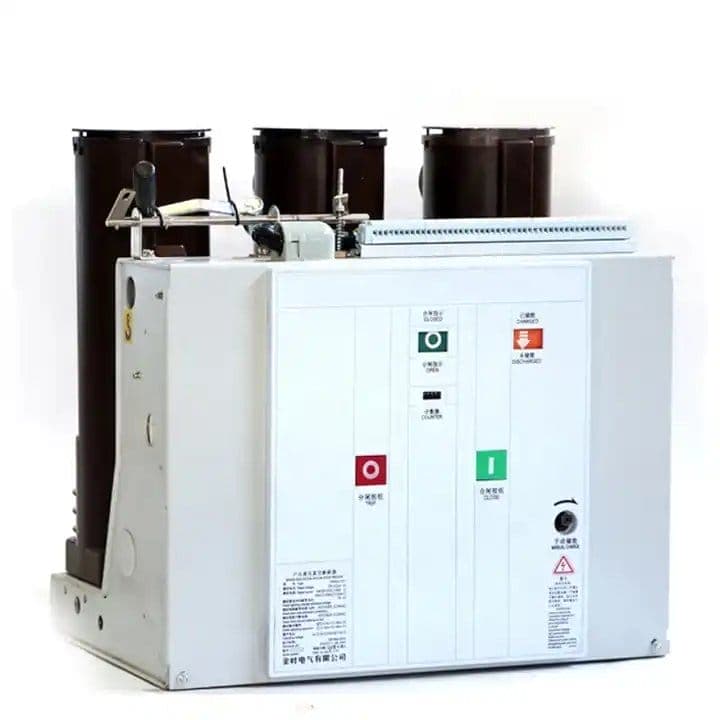

भ्याकुम सर्किट ब्रेकरहरू अधिक आधुनिक छन् र धेरै फाइदाहरू प्रदान गर्दछ। तिनीहरू चाप निभाउन सिल गरिएको भ्याकुम चेम्बर प्रयोग गर्छन्। दहनलाई कायम राख्नको लागि माध्यम बिना, सम्पर्कहरू अलग हुँदा चाप चाँडै निभिन्छ। यसले लामो मर्मत अन्तरालहरूको साथ, धेरै कम्प्याक्ट र हल्का डिजाइनमा परिणाम दिन्छ। यद्यपि, भ्याकुम ब्रेकरहरू सामान्यतया लगभग 72 kV सम्मको भोल्टेजहरूमा सीमित हुन्छन्। उच्च भोल्टेजहरूको लागि, तिनीहरूको डिजाइन जटिल र महँगो हुन्छ। तिनीहरू प्राय: वितरण सबस्टेशनहरू र औद्योगिक अनुप्रयोगहरूमा प्रयोग गरिन्छ। ट्रान्सफर्मर सुरक्षाको लागि मुख्य फाइदा भनेको तिनीहरूको गति र विश्वसनीयता हो, तर तिनीहरू सामान्यतया प्रसारण प्रणालीहरूमा पाइने उच्चतम भोल्टेज स्तरहरूको लागि उपयुक्त हुँदैनन्।

SF6 सर्किट ब्रेकरहरू उच्च भोल्टेज अनुप्रयोगहरूको लागि आधुनिक मानक प्रतिनिधित्व। यी ब्रेकरहरूले सल्फर हेक्साफ्लोराइड ग्यास प्रयोग गर्छन्, जसमा असाधारण इन्सुलेट र चाप-शमन गुणहरू छन्। ग्यासलाई चिसो पार्न र धारा तोड्नको लागि संकुचित गरी चापमा उडाइन्छ। SF6 सर्किट ब्रेकरहरूसँग धेरै उच्च अवरोध गर्ने क्षमता हुन्छ र उच्च प्रसारण भोल्टेजहरूमा प्रभावकारी रूपमा सञ्चालन गर्न सक्छ। तिनीहरूसँग धेरै कम मर्मत आवश्यकताहरू पनि छन्। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। SF6 उच्च भोल्टेज सर्किट ब्रेकर निर्माणमा 15 वर्ष भन्दा बढीको लागि विशेषज्ञता प्राप्त गरेको छ, र हामीले अधिकतम विश्वसनीयता सुनिश्चित गर्न डिजाइनलाई परिष्कृत गरेका छौं। तलको तालिकाले यी तीन प्रकारको तुलनात्मक विश्लेषण प्रदान गर्दछ।

आधुनिक ट्रान्सफर्मर सुरक्षाको लागि, SF6 उच्च भोल्टेज सर्किट ब्रेकर यसको उच्च प्रदर्शन, विश्वसनीयता, र कम मर्मत आवश्यकताहरूको कारणले धेरै उच्च-भोल्टेज अनुप्रयोगहरूको लागि सिफारिस गरिएको छनोट हो। हाम्रो कारखानाले हजारौं SF6 इकाइहरू उत्पादन गरेको छ जसले हाल विश्वभरि महत्वपूर्ण ट्रान्सफर्मरहरूलाई सुरक्षा गर्दैछ। SF6 प्रविधिले सबैभन्दा बलियो सुरक्षा प्रदान गर्दछ, र यो त्यो प्रविधि हो जुन हामीले लुगाओमा विकास र परिष्कृत गर्न जारी राख्छौं।

कुन प्राविधिक प्यारामिटरहरूले उच्च-प्रदर्शन सर्किट ब्रेकरलाई परिभाषित गर्छ?

उच्च भोल्टेज सर्किट ब्रेकर द्वारा प्रदान गरिएको सुरक्षालाई साँच्चै बुझ्नको लागि, तपाईंले यसको मुख्य प्राविधिक विशिष्टताहरू हेर्न आवश्यक छ। यी प्यारामिटरहरू डाटाशीटमा भएका संख्याहरू मात्र होइनन्; तिनीहरू मेट्रिक्स हुन् जसले यन्त्रको ट्रान्सफर्मरको सुरक्षा गर्ने क्षमतालाई परिभाषित गर्दछ। प्राथमिक विनिर्देशहरू मूल्याङ्कन गरिएको भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान, र मूल्याङ्कन गरिएको सर्ट-सर्किट निर्माण करेन्ट हुन्। यी प्यारामिटरहरू, सञ्चालन समय र ट्रान्जिन्ट रिकभरी भोल्टेज (TRV) क्षमतासँग मिलाएर, सर्किट ब्रेकरको कार्यसम्पादन खाम परिभाषित गर्दछ। Lugao Power Co., Ltd. मा, हामीसँग हाम्रा प्रत्येक उच्च भोल्टेज सर्किट ब्रेकर मोडेलहरूको लागि प्राविधिक मापदण्डहरूको विस्तृत सेट छ, र हामी तिनीहरूलाई विशिष्ट ग्राहक आवश्यकताहरू पूरा गर्न अनुकूलित गर्न सक्छौं।

मूल्याङ्कन भोल्टेज सर्किट ब्रेकर डिजाइन गरिएको उच्चतम भोल्टेज हो। यो कम्तिमा प्रणाली भोल्टेज हुनुपर्छ।मूल्याङ्कन गरिएको वर्तमान ब्रेकरले अत्यधिक तातो बिना बोक्न सक्ने निरन्तर प्रवाह हो। यो ट्रान्सफर्मरको सामान्य लोड वर्तमान भन्दा बराबर वा बढी हुनुपर्छ।मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान ब्रेकरले अवरोध गर्न सक्ने अधिकतम गल्ती हो। यो ट्रान्सफर्मर सुरक्षाको लागि सबैभन्दा महत्त्वपूर्ण प्यारामिटर हो। यो ट्रान्सफर्मर मार्फत प्रवाह गर्न सक्ने अधिकतम सम्भावित दोष प्रवाह ह्यान्डल गर्न पर्याप्त उच्च हुनुपर्छ। यदि सर्किट ब्रेकरको ब्रेकिङ करन्ट रेटिङ धेरै कम छ भने, यसले ट्रान्सफर्मरको विनाश निम्त्याउने उच्च-करन्ट गल्तीलाई रोक्न असफल हुन सक्छ।मूल्याङ्कन गरिएको सर्ट-सर्किट वर्तमान बनाउने ब्रेकरले बन्द गर्न सक्ने अधिकतम चुचुरो प्रवाह हो, जुन गल्तीमा ब्रेकर बन्द हुन सक्ने अनुप्रयोगहरूमा महत्त्वपूर्ण हुन्छ। अपरेटिङ समय भनेको ट्रिप सिग्नल प्राप्त गरेपछि ब्रेकर खोल्न लाग्ने समय हो। ट्रान्सफर्मरको सुरक्षाको लागि, छिटो सञ्चालन गर्ने समय सधैं राम्रो हुन्छ, किनकि यसले गल्तीको समयमा ट्रान्सफर्मरमा फैलिन सक्ने ऊर्जाको मात्रालाई सीमित गर्छ। ट्रान्जिएन्ट रिकभरी भोल्टेज (TRV) त्यो भोल्टेज हो जुन सर्किट ब्रेकर सम्पर्कहरूमा विद्युत् अवरोध भएपछि तुरुन्तै देखा पर्दछ। TRV तरंग प्रणालीको इन्डक्टन्स र क्यापेसिटन्स द्वारा निर्धारण गरिन्छ। सर्किट ब्रेकरले कुनै प्रतिबन्ध बिना यो TRV लाई सामना गर्न सक्षम हुनुपर्दछ।

तलको तालिकाले सबस्टेसन वातावरणमा प्रयोग हुने उच्च भोल्टेज सर्किट ब्रेकरका लागि विशिष्ट प्राविधिक प्यारामिटरहरूको सारांश दिन्छ।

सही प्यारामिटरहरूको साथ उच्च भोल्टेज सर्किट ब्रेकरको चयन कुनै मामूली कार्य होइन। यसलाई ट्रान्सफर्मरको दोष प्रवाहको विस्तृत विश्लेषण चाहिन्छ, जुन प्रणाली प्रतिबाधा र ट्रान्सफर्मरको मूल्याङ्कनद्वारा निर्धारण गरिन्छ। प्यारामिटरहरू बढाएर उच्च लागत र अनावश्यक ओभर-स्पेसिफिकेशनमा जान्छ। तिनीहरूलाई कम मूल्याङ्कन गर्नाले विनाशकारी विफलता निम्त्याउन सक्छ। लुगाओ पावर कं, लिमिटेड मा हाम्रो ईन्जिनियरिङ् टोली। हाम्रा ग्राहकहरूलाई उनीहरूको विशिष्ट ट्रान्सफर्मर सुरक्षा आवश्यकताहरूको लागि उपयुक्त हाई भोल्टेज सर्किट ब्रेकर चयन गर्न मद्दत गर्दै विस्तृत प्राविधिक समर्थन प्रदान गर्दछ।

कसरी आधुनिक नियन्त्रण र निगरानीले सर्किट ब्रेकर प्रभावकारिता बढाउँछ?

हाई भोल्टेज सर्किट ब्रेकर अब मेकानिकल स्विच मात्र होइन। आधुनिक संस्करणहरू परिष्कृत नियन्त्रण र निगरानी प्रणालीहरूसँग एकीकृत छन् जसले ट्रान्सफर्मरहरूको सुरक्षामा उनीहरूको प्रभावकारितालाई महत्त्वपूर्ण रूपमा बढाउँछ। यी प्रणालीहरू ब्रेकरको स्नायु प्रणाली हुन्, वास्तविक-समय प्रतिक्रिया, निदान, र परिवर्तन अवस्थाहरूमा अनुकूलन गर्ने क्षमता प्रदान गर्दछ। यस टेक्नोलोजीको मूल भनेको सुरक्षा रिले हो, एउटा उपकरण जसले ट्रान्सफर्मर र ग्रिडबाट वर्तमान र भोल्टेज संकेतहरू निरन्तर निगरानी गर्दछ। जब यसले गल्ती पत्ता लगाउँछ, यसले ब्रेकरको अपरेटिङ मेकानिजममा ट्रिप सिग्नल पठाउँछ। रिले कहिले सञ्चालन गर्ने भन्ने निर्णय गर्ने बुद्धि हो र सर्किट ब्रेकर कार्यलाई कार्यान्वयन गर्ने मांसपेशी हो। रिले बिना, ब्रेकर अन्धा छ। ब्रेकर बिना, रिले नपुंसक छ। यी दुई प्रणालीहरूको एकीकरणले आधुनिक ट्रान्सफर्मर सुरक्षालाई प्रभावकारी बनाउँछ।

आधुनिक सुरक्षा रिलेहरू परिष्कृत एल्गोरिदमहरूसँग प्रोग्राम गर्न सकिन्छ जसले विभिन्न प्रकारका गल्तीहरू, जस्तै सर्ट सर्किट, ग्राउन्ड फल्ट, वा ओभरलोडहरू बीच भेद गर्दछ। यो बुद्धिमत्ताले उपद्रव ट्रिपिङलाई रोक्छ, जहाँ ब्रेकर गैर-महत्वपूर्ण घटनाको लागि खुल्छ, जुन स्थिर बिजुली आपूर्ति कायम राख्न महत्त्वपूर्ण छ। तिनीहरूले IEC 61850 जस्ता सञ्चार प्रोटोकलहरू पनि प्रयोग गर्छन्, सबस्टेशनमा अन्य रिलेहरूसँग जानकारी साझा गर्न, समन्वयित सुरक्षा योजना सक्षम पार्दै। यो सञ्चारले प्रणालीलाई नेटवर्कको प्रभावित भागलाई मात्र अलग गर्न अनुमति दिन्छ, आउटेजको प्रभावलाई कम गर्दै। ट्रान्सफर्मरको लागि, यसको मतलब यदि गल्ती माध्यमिक पक्षमा छ भने, प्राथमिक ब्रेकरलाई सेकेन्डरी ब्रेकरहरूले यसलाई खाली गर्न असफल भएपछि मात्र ट्रिप गर्न डिजाइन गर्न सकिन्छ, सुरक्षाको ब्याकअप तह प्रदान गर्दछ।

रिले बाहेक, आधुनिक सर्किट ब्रेकरहरू पनि अवस्था निगरानी सेन्सरहरूसँग सुसज्जित छन्। यी सेन्सरहरूले सञ्चालन समय, सम्पर्कहरूको यात्रा, ग्यासको दबाब (SF6 ब्रेकरहरूका लागि), र सम्पर्कहरूको तापक्रम जस्ता मापदण्डहरू नाप्छन्। सर्किट ब्रेकरको स्वास्थ्यको निदानात्मक मूल्याङ्कन प्रदान गर्न यो डाटा निरन्तर सङ्कलन र विश्लेषण गरिन्छ। डाटालाई तिनीहरू आउनु अघि विफलताहरूको भविष्यवाणी गर्न प्रयोग गर्न सकिन्छ, सक्रिय मर्मतसम्भार सक्षम पार्दै जसले उपकरणको जीवनलाई उल्लेखनीय रूपमा विस्तार गर्न सक्छ। एक ट्रान्सफर्मर सुरक्षा सर्किट ब्रेकर को लागी, यसको मतलब ब्रेकर को प्रभावकारिता अधिक अनुमानित र भरपर्दो छ। लुगाओ पावर कं, लिमिटेड मा, हामीले हाम्रो उच्च भोल्टेज सर्किट ब्रेकर उत्पादनहरु को लागी एक स्वामित्व अवस्था निगरानी प्रणाली विकास गरेका छौं। यस प्रणालीले हाम्रा ग्राहकहरूलाई उनीहरूको ब्रेकरको स्वास्थ्यको पूर्ण दृश्य प्रदान गर्दछ, उनीहरूलाई मर्मतसम्भारलाई अझ प्रभावकारी रूपमा योजना बनाउन र अनियोजित आउटेजहरूको जोखिम कम गर्न अनुमति दिन्छ। हाम्रो सर्किट ब्रेकरहरूको भौतिक सुदृढतालाई आधुनिक निगरानीको डायग्नोस्टिक शक्तिसँग संयोजन गरेर, हामी एक सुरक्षा समाधान प्रस्ताव गर्न सक्षम छौं जुन भरपर्दो मात्र होइन, बुद्धिमानी पनि छ।

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न १: हाई भोल्टेज सर्किट ब्रेकरले गल्ती खोल्न र हटाउन कति समय लिन्छ?

उत्तर: आधुनिक हाई भोल्टेज सर्किट ब्रेकरको लागि, कुल क्लियरिङ समय-गल्ती करन्टको सुरुदेखि चापको अन्तिम अवरोधसम्म-सामान्यतया 30 र 50 मिलिसेकेन्डको बीचमा हुन्छ। यो मानिसको आँखा झिम्काउने समय हो। ट्रान्सफर्मरलाई अति तातो हुनबाट रोक्न र ग्रिडको बाँकी भागलाई फोल्ट करेन्टबाट जोगाउन सर्किट ब्रेकर पर्याप्त छिटो खोल्नु पर्छ। लुगाओ पावर कं, लिमिटेडमा हाम्रो उच्च भोल्टेज सर्किट ब्रेकर उत्पादनहरू। यी छिटो खुल्ने समयहरू प्राप्त गर्न इन्जिनियर गरिएको छ, ट्रान्सफर्मरलाई प्रभावकारी रूपमा सुरक्षित गरिएको सुनिश्चित गर्दै।

प्रश्न २: सर्किट ब्रेकर र डिस्कनेक्ट स्विच बीचको भिन्नता के हो?

उत्तर: एक सर्किट ब्रेकर दोष प्रवाह अवरोध गर्न र उपकरण सुरक्षा गर्न डिजाइन गरिएको छ। विच्छेदन स्विच मर्मतका लागि सर्किट अलग गर्न डिजाइन गरिएको छ र गल्ती करेन्टहरू तोड्न मूल्याङ्कन गरिएको छैन। विच्छेदन स्विच तब मात्र सञ्चालन हुन्छ जब सर्किट डि-एनर्जीज हुन्छ, सामान्यतया सर्किट ब्रेकर खुले पछि। सर्किट ब्रेकर सक्रिय सुरक्षा उपकरण हो, जबकि विच्छेदन स्विच अलगावको लागि सुरक्षा उपकरण हो। दुबै सुरक्षित र कार्यात्मक सबस्टेशनको लागि आवश्यक छन्, तर तिनीहरू धेरै फरक भूमिकाहरू सेवा गर्छन्।

प्रश्न 3: उच्च भोल्टेज सर्किट ब्रेकर कति पटक कायम गर्नुपर्छ?

उत्तर: मर्मत अन्तराल ब्रेकरको प्रकार र निर्माताको सिफारिसहरूमा निर्भर गर्दछ। SF6 उच्च भोल्टेज सर्किट ब्रेकरको लागि, सामान्यतया हरेक 10 देखि 15 वर्षमा वा निश्चित संख्याको अपरेशन पछि, जुन पहिले आउँछ, मर्मत आवश्यक हुन्छ। यसमा SF6 ग्यासको चाप, अपरेटिङ मेकानिजम, र सम्पर्क अवस्था जाँच गर्ने समावेश छ। भ्याकुम ब्रेकरहरूको लागि, अन्तराल अझ लामो हुन सक्छ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। हाम्रा सबै उच्च भोल्टेज सर्किट ब्रेकर उत्पादनहरूको लागि विस्तृत मर्मत तालिका र सिफारिसहरू प्रदान गर्दछ, हाम्रा ग्राहकहरूलाई उनीहरूको परिचालन जीवन विस्तार गर्न मद्दत गर्दछ।

प्रश्न 4: यदि एक उच्च भोल्टेज सर्किट ब्रेकर गल्ती को समयमा खोल्न असफल भयो भने के हुन्छ?

उत्तर: यदि सर्किट ब्रेकर खोल्न असफल भयो भने, "ब्रेकर विफलता संरक्षण" भनेर चिनिने ब्याकअप सुरक्षा प्रणालीले काम गर्नेछ। यसले सामान्यतया एउटै बसमा जडान भएका अन्य सबै सर्किट ब्रेकरहरू ट्रिप गर्दछ, सबस्टेशनको सम्पूर्ण खण्डलाई अलग गर्दै। यो विनाशकारी विफलता रोक्नको लागि अन्तिम उपाय हो, र यसले फराकिलो पावर आउटेजमा परिणाम दिन्छ। यही कारणले गर्दा प्राथमिक उच्च भोल्टेज सर्किट ब्रेकरको विश्वसनीयता धेरै महत्त्वपूर्ण छ, र हामी किन लुगाओ पावर कं, लिमिटेड मा। हाम्रो निर्माण प्रक्रियामा गुणस्तर र परीक्षणमा यस्तो बलियो जोड दिनुहोस्।

प्रश्न 5: के ट्रान्सफर्मरलाई आन्तरिक गल्तीबाट जोगाउन उच्च भोल्टेज सर्किट ब्रेकर प्रयोग गर्न सकिन्छ?

उत्तर: हो, तर यो एक भिन्न संरक्षण रिले आवश्यक छ। यस रिलेले ट्रान्सफर्मरमा हालको प्रवेश र छोड्ने मापन गर्दछ। सामान्य अवस्थामा, यी धाराहरू बराबर छन्। यदि त्यहाँ आन्तरिक गल्ती छ भने, धाराहरू फरक हुनेछन्, र रिलेले उच्च भोल्टेज सर्किट ब्रेकरलाई ट्रिप गर्नेछ। यो आन्तरिक ट्रान्सफर्मर गल्तीको लागि प्राथमिक सुरक्षा हो। हाम्रो उच्च भोल्टेज सर्किट ब्रेकर समाधानहरू भिन्न संरक्षण योजनाहरूसँग पूर्ण रूपमा उपयुक्त हुन डिजाइन गरिएको हो।

निष्कर्ष

उच्च भोल्टेज सर्किट ब्रेकर उपकरणको एक टुक्रा मात्र होइन; यो पावर ट्रान्सफर्मर र विस्तार द्वारा, सम्पूर्ण पावर ग्रिडको आवश्यक संरक्षक हो। यो एक मात्र यन्त्र हो जसले विनाशकारी गल्ती पत्ता लगाउन सक्छ र ठूलो करेन्टहरू रोक्न सक्छ जसले अन्यथा ट्रान्सफर्मरलाई नष्ट गर्दछ। आधुनिक हाई भोल्टेज सर्किट ब्रेकर, विशेष गरी हामीले लुगाओ पावर कं, लि. मा विशेषज्ञता हासिल गरेको SF6 प्रविधि, एक परिष्कृत, बुद्धिमान र अत्यधिक भरपर्दो कम्पोनेन्टमा विकसित भएको छ। यसको डिजाइन भौतिक विज्ञान, उन्नत सामग्री, र सटीक निर्माणको मिश्रण हो, सबैले सँगै काम गर्ने सुनिश्चित गर्नका लागि ट्रान्सफर्मरलाई सबैभन्दा महत्त्वपूर्ण परिस्थितिहरूमा सुरक्षित राखिएको छ। ट्रान्सफर्मर प्रायः सबस्टेशनमा सबैभन्दा महँगो र महत्वपूर्ण सम्पत्ति हो, र यसको सुरक्षालाई मौकामा छोड्न सकिँदैन। यसलाई एक सर्किट ब्रेकर चाहिन्छ जुन छिटो मात्र होइन, तर भरपर्दो, दोहोर्याउन सकिने, र भविष्यवाणी गर्न सकिन्छ।

Lugao Power Co., Ltd. मा, हामी हाम्रो उच्च भोल्टेज सर्किट ब्रेकर उत्पादनहरूले ग्रिडको विश्वसनीयता सुनिश्चित गर्न खेल्ने महत्वपूर्ण भूमिका बुझ्छौं। त्यसकारण हामीले अनुसन्धान, विकास र गुणस्तर नियन्त्रणमा धेरै लगानी गर्छौं। हाम्रो कारखाना सर्किट ब्रेकरहरू उत्पादन गर्न समर्पित छ जुन न केवल पूरा गर्न तर सबैभन्दा कडा अन्तर्राष्ट्रिय मापदण्डहरू पार गर्दछ। यदि तपाइँ तपाइँको ट्रान्सफर्मर सुरक्षा स्तरवृद्धि गर्न खोज्दै हुनुहुन्छ भने, वा तपाइँ नयाँ सबस्टेशन योजना गर्दै हुनुहुन्छ भने, हामी तपाइँलाई हामीसँग सम्पर्क गर्न आमन्त्रित गर्दछौं। हामीलाई तपाइँका विशेष आवश्यकताहरू र हाम्रो उच्च भोल्टेज सर्किट ब्रेकर समाधानहरूले तपाइँलाई चाहिने सुरक्षा कसरी प्रदान गर्न सक्छ भनेर छलफल गरौं।सम्पर्क लुगाओ पावर कं, लिमिटेड आजकुनै दायित्व बिना परामर्शको लागि र वास्तवमै भरपर्दो उच्च भोल्टेज सर्किट ब्रेकरले तपाईंको ट्रान्सफर्मर सुरक्षाको लागि बनाउन सक्ने भिन्नता पत्ता लगाउनुहोस्।
