उच्च भोल्टेज सर्किट ब्रेकरहरूले कसरी शक्ति प्रणालीहरूमा विश्वसनीयता, दक्षता, र सुरक्षा सन्तुलन गर्छन्?

आधुनिक पावर ग्रिडको विशाल, गुनगुनाउने नेटवर्क भित्र, एक मौन युद्ध क्रोधित हुन्छ। एकातिर सयौं किलोमिटर प्रसारण लाइन र ट्रान्सफर्मरबाट भरपर्दो, निर्बाध विद्युतको माग छ । अर्कोतिर, चट्याङको सदा-वर्तमान खतरा-बिजुलीको स्ट्राइक, रूखहरू ढले, उपकरण विफलता-जसले प्रणाली मार्फत विनाशकारी धाराहरू पठाउन सक्छ। यस नाजुक सन्तुलनका संरक्षकहरू हुन्उच्च भोल्टेज सर्किट ब्रेकर। यी केवल स्विचहरू होइनन्; तिनीहरू परिष्कृत इलेक्ट्रोमेकानिकल प्रणालीहरू हुन् जसले विरोधाभासपूर्ण रूपमा सरल तर अत्यन्तै जटिल कार्यहरू गर्नुपर्दछ: वर्षौंसम्म नोक्सान नगरी सामान्य लोड करन्ट बोक्न, तर मिलिसेकेन्ड भित्र, त्रुटिको विशाल प्रवाहलाई अवरोध गर्दछ। यो ईन्जिनियरिङ् चुनौतीको मूल हो: कसरी उच्च भोल्टेज सर्किट ब्रेकरले शक्ति प्रणाली सञ्चालनका तीन महत्वपूर्ण स्तम्भहरू-विश्वसनीयता, दक्षता, र सुरक्षा-लाई अक्सर विपरीत दिशाहरूमा तानेर सन्तुलन मिलाउँछ?

उत्तर उन्नत भौतिक सिद्धान्तहरू, सावधान इन्जिनियरिङ डिजाइन, र बुद्धिमान प्रणाली एकीकरणको संयोजनमा निहित छ। विश्वसनीयता बलियो सामग्री, बहु सुरक्षा मार्जिन, र भविष्यवाणी निदान को प्रयोग मार्फत हासिल गरिन्छ। दक्षता कम-प्रतिरोधी सम्पर्कहरू, न्यूनतम परिचालन ऊर्जा, र लामो मर्मत अन्तरालहरू मार्फत अनुकूलित हुन्छ। अक्रिय चाप शमन मिडिया, बलियो इन्टरलकहरू, र रिमोट सञ्चालन क्षमताहरूको प्रयोग मार्फत सुरक्षा सुनिश्चित गरिन्छ। हाई भोल्टेज सर्किट ब्रेकरले सामान्य अवस्थामा एक उत्तम कन्डक्टरको रूपमा र गल्ती अवस्थाहरूमा पूर्ण इन्सुलेटरको रूपमा काम गर्नुपर्दछ - एक द्वैधता जुन चापको सटीक नियन्त्रणद्वारा प्राप्त हुन्छ। सन्तुलन एक स्थिर बिन्दु होइन तर एक गतिशील, विकसित लक्ष्य हो, जस्तै टेक्नोलोजीको प्रगति र ग्रिडको माग परिवर्तन हुन्छ। यस लेखले यस सन्तुलनको मुख्य भागहरू विच्छेद गर्नेछ, भौतिक, मेकानिकल, र नियन्त्रण रणनीतिहरू अन्वेषण गर्दछ जसले आधुनिक उच्च भोल्टेज सर्किट ब्रेकरलाई सबै तीन स्तम्भहरूमा उत्कृष्ट बनाउन अनुमति दिन्छ। हामी यी महत्वपूर्ण घटकहरूको डिजाइन र चयनलाई सूचित गर्ने प्राविधिक विशिष्टताहरू र परिचालन अन्तर्दृष्टिहरू पनि साझा गर्नेछौं।

सामग्रीको तालिका

• 1. अवरोध को भौतिक विज्ञान: आर्क कसरी निभ्छ?
• 2. विश्वसनीयता स्तम्भ: के कारणले सर्किट ब्रेकरलाई दशकौंसम्म भरपर्दो बनाउँछ?
• 3. दक्षता स्तम्भ: कसरी सर्किट ब्रेकरले घाटा कम गर्न सक्छ?
• 4. सुरक्षा स्तम्भ: कर्मचारी र प्रणाली सुरक्षा कसरी हासिल गरिन्छ?
• 5. सन्तुलन अधिनियम: यी तीन स्तम्भहरू कसरी द्वन्द्व र सहकार्य गर्छन्?
• बारम्बार सोधिने प्रश्नहरू (FAQ)
• निष्कर्ष: सर्किट ब्रेकर डिजाइनको भविष्य

1. अवरोध को भौतिक विज्ञान: आर्क कसरी निभ्छ?

उच्च भोल्टेज सर्किट ब्रेकरले यसको मुख्य उद्देश्यहरूलाई कसरी सन्तुलनमा राख्छ भनेर बुझ्नको लागि, हामीले पहिले चाप विलुप्त हुने आधारभूत भौतिकीलाई बुझ्नुपर्छ। जब सर्किट ब्रेकर भागको सम्पर्कहरू लोड अन्तर्गत हुन्छ, एक विद्युतीय चाप खाली ठाउँमा बनाउँछ। यो चाप एक उच्च-तापमान प्लाज्मा हो, प्रवाह सञ्चालन गर्दछ र, यदि अनचेक छोडियो भने, त्रुटि प्रवाह अनिश्चितकालसम्म जारी रहनेछ। सर्किट ब्रेकरको काम अर्को प्राकृतिक वर्तमान शून्यमा त्यो चापलाई निभाउन बल गर्नु हो। चुनौती यो छ कि चापले आयनीकृत मार्ग सिर्जना गर्दछ जुन वर्तमान शून्य पछि भोल्टेज बढ्दै जाँदा द्रुत रूपमा पुन: प्रज्वलित हुन सक्छ। सफल अवरोधको कुञ्जी भनेको ट्रान्जियन्ट रिकभरी भोल्टेज (TRV) बन्ने भन्दा छिटो ग्यापलाई डियोनाइज गर्नु र यसको डाइइलेक्ट्रिक शक्ति पुनर्स्थापना गर्नु हो।

आधुनिक हाई भोल्टेज सर्किट ब्रेकरमा चाप विलुप्त हुने प्राथमिक संयन्त्र चाप शमन गर्ने माध्यमको प्रयोग हो। यो सल्फर हेक्साफ्लोराइड (SF6) ग्यास, भ्याकुम, वा तेल हुन सक्छ, प्रत्येकको आफ्नै भौतिक गुणहरू छन्। SF6 इलेक्ट्रोनेगेटिभ हो, यसको अर्थ यसको अणुहरूले सजिलै मुक्त इलेक्ट्रोनहरू कब्जा गर्दछ, चाप च्यानलको गठनलाई रोक्छ। यसले यसलाई उच्च भोल्टेज र उच्च प्रवाहहरूमा असाधारण रूपमा प्रभावकारी बनाउँछ। सर्किट ब्रेकर डिजाइनले यो सिद्धान्त प्रयोग गर्दछ: पफर सिलिन्डरमा जडान भएको चलिरहेको सम्पर्क, उद्घाटन स्ट्रोकको समयमा SF6 ग्यास कम्प्रेस गर्दछ। यो प्रेसराइज्ड ग्यासलाई नोजल मार्फत चाप क्षेत्रमा निर्देशित गरिन्छ, आयनीकृत कणहरू हटाएर र प्लाज्मालाई चिसो पार्छ। यो भौतिक सिद्धान्त हो जसले उच्च भोल्टेज सर्किट ब्रेकरलाई 30-50 मिलिसेकेन्डमा ठूलो गल्ती प्रवाहहरू रोक्न अनुमति दिन्छ।

यी डिजाइन सुविधाहरू र सर्किट ब्रेकरको समग्र सन्तुलन बीचको सम्बन्ध घनिष्ट छ। अवरोध गर्ने माध्यमको छनौटले वातावरणीय प्रभाव, मर्मतसम्भार आवश्यकताहरू, र उपकरणको भौतिक आकार निर्धारण गर्दछ। SF6, धेरै प्रभावकारी हुँदा, उच्च ग्लोबल वार्मिङ सम्भाव्यता (GWP) छ, जसले विकल्पहरूको लागि बढ्दो धक्का दिन्छ। भ्याकुम ब्रेकरहरू, मध्यम भोल्टेजहरूमा उत्कृष्ट प्रदर्शन प्रदान गर्दा, उच्च-भोल्टेज अनुप्रयोगहरूको लागि श्रृंखलामा बहु अवरोधक एकाइहरू चाहिन्छ। अवरोध गर्ने माध्यमको छनोट यसैले सन्तुलन कार्यमा एक प्रमुख तत्व हो, किनकि यसले सर्किट ब्रेकरको परिचालन विश्वसनीयता, लागत, र वातावरणीय स्थिरतालाई प्रत्यक्ष रूपमा असर गर्छ।

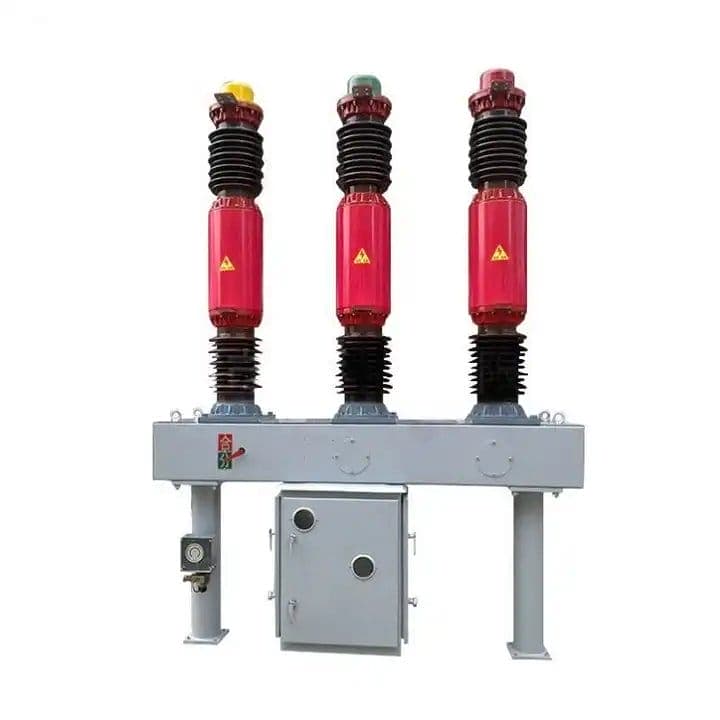

लुगाओको हाम्रो कारखानाले उच्च भोल्टेज सर्किट ब्रेकरको दायरा विकास गरेको छ जसले विभिन्न अनुप्रयोग आवश्यकताहरूको लागि चाप विलुप्त हुने प्रक्रियालाई अनुकूलन गर्दछ। ट्रान्समिशन-लेभल एप्लिकेसनहरू (≥72.5 kV) को लागि, हामी उन्नत पफर र सेल्फ-ब्लास्ट टेक्नोलोजीसहितको SF6 सर्किट ब्रेकरहरू प्रदान गर्छौं, उच्च सर्ट-सर्किट ब्रेकिङ क्षमता कम अपरेटिङ ऊर्जाको साथ संयोजन गर्दै। सेल्फ-ब्लास्ट मेकानिजमले ग्यासको कम्प्रेसनमा मद्दत गर्नको लागि चाप ऊर्जा प्रयोग गर्दछ, अपरेटिङ मेकानिजमबाट आवश्यक मेकानिकल ऊर्जा घटाउँछ, समग्र दक्षता बढाउँछ। निम्न तालिकाले हाम्रो उच्च भोल्टेज सर्किट ब्रेकर मोडेलहरूको विशिष्ट अवरोध प्रदर्शनलाई चित्रण गर्दछ।

2. विश्वसनीयता स्तम्भ: के कारणले सर्किट ब्रेकरलाई दशकौंसम्म भरपर्दो बनाउँछ?

बिजुली पावर उद्योग मा, विश्वसनीयता अक्सर उच्चतम प्राथमिकता हो। एक उच्च भोल्टेज सर्किट ब्रेकर एक रणनीतिक सम्पत्ति हो, र यसको विफलताले विनाशकारी परिणामहरू हुन सक्छ। विश्वसनीयता एकल विशेषता द्वारा प्राप्त हुँदैन; यो एक जानाजानी डिजाइन दर्शनको परिणाम हो जसले सामग्री चयन, मेकानिकल डिजाइन, वातावरणीय लचिलोपन, र भविष्यवाणी निदान समावेश गर्दछ। आधुनिक हाई भोल्टेज सर्किट ब्रेकर महिनौं, वर्षौंसम्म सुत्न सक्षम हुनुपर्दछ, र त्यसपछि, आवश्यक पर्दा, पूर्ण निश्चितताका साथ कार्यमा वस्न सक्षम हुनुपर्दछ। निर्भरताको यो स्तर हासिल गर्नु इन्जिनियरिङको विजय हो।

विश्वसनीयता को आधार सामग्री चयन मा निहित छ। हालको बोक्ने मार्गको लागि, सम्पर्क प्रणाली विशेष गरी महत्वपूर्ण छ। सम्पर्क सतहहरू सामान्यतया चाँदी-प्लेटेड वा चाँदी-टंगस्टन मिश्र धातु हुन्, तिनीहरूको उच्च चालकता र सम्पर्क वेल्डिंगको प्रतिरोधको लागि छनौट गरिन्छ। लामो बन्द स्थिति को समयमा अत्यधिक पहिरन को कारण बिना कम प्रतिरोध कायम राख्न सम्पर्क दबाब सावधानीपूर्वक नियन्त्रण गरिन्छ। प्रयोग गरिएका स्नेहकहरू विशेष रूपमा मेकानिकल मेकानिज्मको लामो जीवनको लागि तयार हुन्छन्। ग्रीसहरू तिनीहरूको गुणहरू फराकिलो तापक्रम दायरामा कायम राख्न सक्ने क्षमताको लागि छनोट गरिन्छ, जसले सर्किट ब्रेकरको जीवनकालमा निरन्तर सञ्चालन प्रदान गर्दछ। यी अफ-द-शेल्फ कम्पोनेन्टहरू होइनन्; तिनीहरू विशेष गरी उच्च भोल्टेज सर्किट ब्रेकरको माग वातावरणको लागि ईन्जिनियर गरिएका छन्।

अपरेटिङ मेकानिजमको मेकानिकल डिजाइन पनि उत्तिकै महत्त्वपूर्ण छ। संयन्त्र आवश्यक अवरोध समय प्राप्त गर्न, बारम्बार र हजारौं अपरेशनहरूमा भरपर्दो रूपमा पर्याप्त गतिको साथ चलिरहेको सम्पर्क असेंबलीको द्रव्यमान सार्न सक्षम हुनुपर्दछ। यो वसन्त, हाइड्रोलिक, वा वायमेटिक ऊर्जा भण्डारण प्रणालीहरूको संयोजन मार्फत प्राप्त हुन्छ। वसन्त संयन्त्रहरू, डिजाइनमा सरल भए तापनि, दशकौंसम्म आफ्नो बल कायम राख्न सक्ने स्प्रिङहरू हुनुपर्छ। यही कारणले गर्दा स्प्रिङहरू प्रायः कारखानामा पूर्व-लोड हुन्छन्, र मेकानिजमलाई गतिशील भागहरूको संख्या कम गर्न डिजाइन गरिएको छ, मेकानिकल पहिरन र विफलताको सम्भावना कम गर्न।

पर्यावरणीय लचिलोपन विश्वसनीयताको अर्को प्रमुख तत्व हो। हाई भोल्टेज सर्किट ब्रेकरहरू प्रायः बाहिर स्थापित हुन्छन्, जहाँ तिनीहरू वर्षा, हिउँ, बरफ, नुन स्प्रे, र चरम तापक्रममा पर्छन्। अवरोधक भित्रको SF6 ग्यासले सम्पर्कहरूको लागि सफा, नियन्त्रित वातावरण प्रदान गर्दछ, तर बाह्य संरचना सुरक्षित हुनुपर्छ। यो आवास, सिल, र उच्च गुणस्तर जंग-प्रतिरोधी सामग्री को उपयोग को सावधानीपूर्वक डिजाइन मार्फत हासिल गरिन्छ। प्रयोग गरिएको इन्सुलेटर महत्वपूर्ण छ; सिरेमिक वा पोलिमर इन्सुलेटरहरूले भोल्टेजको तनाव र वातावरणीय प्रदूषणको सामना गर्नुपर्छ। हाम्रो कारखाना मालुगाओ पावर कं, लिमिटेडकेवल उच्च-ग्रेड सामग्रीहरू प्रयोग गर्दछ, र हाम्रो सर्किट ब्रेकरहरू चरम परिस्थितिहरूको सामना गर्न परीक्षण गरिन्छ, दीर्घकालीन विश्वसनीयता सुनिश्चित गर्दै।

आधुनिक सर्किट ब्रेकरहरू बढ्दो अवस्था निगरानी प्रणालीहरूसँग सुसज्जित छन्। यी प्रणालीहरूले सञ्चालन संयन्त्र, ग्यासको चाप, सम्पर्क यात्रा, र विद्युतीय सर्किटको निगरानी गर्दछ। यो जानकारी विफलताहरू भविष्यवाणी गर्न प्रयोग गरिन्छ, समस्या आउनु अघि मर्मत अनुसूचित गर्न अनुमति दिँदै। सेन्सरहरूको एकीकरण, जस्तै फाइबर-अप्टिक वर्तमान र भोल्टेज सेन्सरहरूले सर्किट ब्रेकरको स्वास्थ्यमा वास्तविक-समय डेटा प्रदान गर्दछ, मर्मत समय-आधारितबाट अवस्था-आधारित दृष्टिकोणमा सार्दै। यो विश्वसनीयताको भविष्य हो: उच्च भोल्टेज सर्किट ब्रेकरले आवश्यक पर्दा काम गर्छ भन्ने कुरा सुनिश्चित गर्दैन, तर यो काम गर्न जाँदैछ भन्ने कुराको निश्चितताको निरन्तर बढ्दो डिग्रीको साथ। यी दृष्टिकोणहरू संयोजन गरेर, आधुनिक उच्च भोल्टेज सर्किट ब्रेकरले विश्वसनीयताको स्तरहरू प्राप्त गर्दछ जुन एक पुस्ता पहिले अकल्पनीय थियो।

3. दक्षता स्तम्भ: कसरी सर्किट ब्रेकरले घाटा कम गर्न सक्छ?

दक्षता, उच्च भोल्टेज सर्किट ब्रेकरको सन्दर्भमा, ऊर्जालाई एक फारमबाट अर्कोमा रूपान्तरण गर्ने बारे होइन। यो सामान्य वर्तमान-वाहक स्थितिमा घाटा कम गर्ने र सञ्चालनको लागि आवश्यक ऊर्जा घटाउने बारे हो। सर्किट ब्रेकर पावर फ्लोको मार्गमा 99.9% समय बस्छ, र यस मार्गमा कुनै पनि प्रतिरोधले तातो हानि (I²R घाटा) र प्रणाली दक्षतामा कमीमा योगदान गर्दछ। त्यसकारण, सम्पर्कहरूको डिजाइन र हालको मार्ग महत्त्वपूर्ण छ। सम्पर्क प्रतिरोधलाई कम गर्नको लागि सम्पर्क दबाब पर्याप्त हुनुपर्छ, तर अत्यधिक पहिरनबाट बच्न पर्याप्त कम। सामग्री छनोट एक प्रमुख चर हो; सिल्वर-प्लेटेड सम्पर्कहरू, उदाहरणका लागि, असाधारण रूपमा कम प्रतिरोधी मार्ग प्रदान गर्दछ। यसबाहेक, सम्पर्क डिजाइन हट स्पटहरू वा स्थानीय तताउनेबाट बच्नको लागि अनुकूलित गरिएको छ।

परिचालन ऊर्जा अर्को दक्षता कारक हो। सर्किट ब्रेकर छिटो खोल्न र यसको सम्पर्कहरू बन्द गर्न सक्षम हुनुपर्छ। यस कार्यका लागि आवश्यक ऊर्जा भण्डारण गरिएको ऊर्जा स्रोतबाट लिइन्छ, जस्तै चार्ज गरिएको स्प्रिङ वा हाइड्रोलिक एक्युमुलेटर। आवश्यक उर्जालाई न्यूनतम गर्नाले मेकानिजमको आकार र लागत घटाउँछ, कम्पोनेन्टहरूमा पर्ने तनाव कम गर्छ र समग्र प्रणालीको दक्षतामा योगदान पुर्‍याउँछ। सेल्फ-ब्लास्ट डिजाइन, जहाँ चाप ऊर्जाले शमन ग्यासको कम्प्रेसनमा मद्दत गर्दछ, यो सिद्धान्तको प्रमुख उदाहरण हो। अवरोध प्रक्रियामा सहयोग गर्न चापको आफ्नै ऊर्जा प्रयोग गरेर, अपरेटिङ मेकानिजमबाट आवश्यक मेकानिकल ऊर्जा घटाइन्छ, यन्त्रको समग्र दक्षतामा सुधार हुन्छ।

दक्षताको अर्को महत्त्वपूर्ण पक्ष SF6 ग्यासको चुहावट दर हो। SF6 एक महँगो इन्सुलेट ग्यास हो र यो एक शक्तिशाली हरितगृह ग्यास पनि हो। कुनै पनि चुहावटले वित्तीय लागत र वातावरणीय प्रभाव दुवैलाई प्रतिनिधित्व गर्दछ। आधुनिक उच्च भोल्टेज सर्किट ब्रेकर अत्यन्त कम चुहावट दर संग डिजाइन गरिएको छ। उच्च-गुणस्तरका सिलहरू र सटीक निर्माण मापदण्डहरूले ग्यास यसको सम्पूर्ण सेवा जीवनको लागि अवरोधक भित्र रहेको सुनिश्चित गर्दछ। सील टेक्नोलोजी, ग्यासको घनत्वको उन्नत अनुगमनको साथ, सर्किट ब्रेकरले वातावरणीय चुहावट बिना यसको इष्टतम कार्यसम्पादनमा सञ्चालन गर्दछ भनेर सुनिश्चित गर्दछ।

उच्च भोल्टेज सर्किट ब्रेकरको दक्षता यसको आफ्नै अपरेशन भन्दा फराकिलो पावर प्रणालीमा विस्तार हुन्छ। छिटो र भरपर्दो गल्ती अवरोध प्रदान गरेर, सर्किट ब्रेकरले उपकरणको क्षति र पावर आउटेजको जोखिमलाई कम गर्छ, जसमा ठूलो आर्थिक लागत हुन सक्छ। सर्किट ब्रेकर एक आधुनिक, कुशल पावर प्रणाली मा एक प्रमुख घटक हो। हाम्रो उच्च भोल्टेज सर्किट ब्रेकर तिनीहरूको आफ्नै प्रकार्यमा उत्कृष्टताको लागि मात्र होइन, तर ग्रिडको समग्र दक्षतामा योगदान दिन पनि डिजाइन गरिएको हो। तलको तालिकाले हाम्रो सर्किट ब्रेकर मोडेलहरूको मुख्य दक्षता-बढ्दो सुविधाहरूलाई रूपरेखा दिन्छ।

4. सुरक्षा स्तम्भ: कर्मचारी र प्रणाली सुरक्षा कसरी हासिल गरिन्छ?

सुरक्षा, उच्च भोल्टेज सर्किट ब्रेकरको सन्दर्भमा, एक बहु-आयामी अवधारणा हो। यसले गल्ती अवस्थाहरूमा थर्मल र मेकानिकल क्षतिबाट भौतिक पूर्वाधारको सुरक्षा गर्दै, पावर प्रणालीको सुरक्षालाई समेट्छ। यसले अपरेटिङ कर्मीहरूको सुरक्षा पनि समावेश गर्दछ, तिनीहरूलाई उच्च-भोल्टेज र उच्च-ऊर्जा विद्युतीय उपकरणहरूको जोखिमबाट जोगाउने। सुरक्षामा असफलता विनाशकारी हुन सक्छ, यसलाई प्राथमिक डिजाइन चालक बनाउँछ। सुरक्षा एक एड-अन सुविधा होइन; यो सर्किट ब्रेकर को सञ्चालन मा एकीकृत कोर सिद्धान्त हो।

सुरक्षा अवरोधकबाटै सुरु हुन्छ। इन्सुलेट माध्यमको छनौट, जस्तै SF6, स्वाभाविक रूपमा सुरक्षा फाइदाहरू प्रदान गर्दछ। ग्यास निष्क्रिय र गैर-ज्वलनशील छ, तेल सर्किट ब्रेकरहरूसँग सम्बन्धित आगो र विस्फोट जोखिमहरू हटाउँछ। हर्मेटिकली सील गरिएको अवरोधकले वातावरणबाट आन्तरिक सम्पर्कहरूलाई पनि सुरक्षित गर्दछ, यो सुनिश्चित गर्दै कि सर्किट ब्रेकरको सुरक्षात्मक कार्य बाह्य प्रदूषणले सम्झौता नगरेको छ। घेरा कुनै पनि सम्भावित विफलता र गल्तीको प्रभावबाट कर्मचारीहरूलाई जोगाउन, चापबाट आन्तरिक दबाब सामना गर्न डिजाइन गरिएको हो।

अवरोधकको अन्तर्निहित सुरक्षाको अतिरिक्त, आधुनिक उच्च भोल्टेज सर्किट ब्रेकरले सुरक्षा इन्टरलक र सुरक्षा सुविधाहरूको विस्तृत श्रृंखला समावेश गर्दछ। अपरेटिङ मेकानिजम मेकानिकल इन्टरलकहरूसँग डिजाइन गरिएको छ जसले गलत सञ्चालनलाई रोक्न सक्छ। उदाहरणका लागि, सर्किट ब्रेकरलाई गल्तीमा बन्द हुनबाट रोक्न, खोल्ने आदेश दिइएमा बन्द गर्ने कार्य मेकानिकली रूपमा बन्द हुन्छ। बिजुली नियन्त्रण सर्किट समान रूपमा लक-आउटहरूसँग सुरक्षित गरिएको छ जसले मेकानिजमलाई क्षति पुर्‍याउन सक्छ। ग्राउन्डिङ स्विचहरू प्राय: एकीकृत हुन्छन्, मर्मत उद्देश्यका लागि जमीनमा देखिने र प्रमाणिकरणयोग्य मार्ग प्रदान गर्दछ। यी इन्टरलकहरू कर्मचारीहरूको सुरक्षा र पावर प्रणालीको विश्वसनीयता सुनिश्चित गर्न आवश्यक छन्।

सुरक्षाको अर्को महत्वपूर्ण पक्ष भनेको हालको गल्ती हो। हाई भोल्टेज सर्किट ब्रेकर गल्ती प्रवाहहरू रोक्नको लागि प्राथमिक यन्त्र हो, र त्यसो गर्न सक्ने क्षमताले गल्तीको अवधिलाई कम गर्छ। यसले प्रणाली कम्पोनेन्टहरूमा थर्मल र मेकानिकल तनाव कम गर्दछ, ट्रान्सफर्मरहरू, केबलहरू, र जनरेटरहरूलाई क्षतिबाट जोगाउँछ। गल्ती द्रुत रूपमा सफा गरेर, सर्किट ब्रेकरले माध्यमिक विफलताको जोखिम पनि कम गर्छ, जस्तै आर्क फ्ल्याश वा विस्फोट, जसले कर्मचारीहरूलाई खतरामा पार्न सक्छ। सर्किट ब्रेकर आफैंको अतिरिक्त, उचित सुरक्षा प्रक्रियाहरू र प्रशिक्षण कर्मचारीहरूको सुरक्षाको लागि आवश्यक छ। सर्किट ब्रेकर रिमोट अपरेशन क्षमताको साथ डिजाइन गरिएको छ, जसले अपरेटरलाई स्विचिङ अपरेशनको समयमा उपकरणबाट सुरक्षित रूपमा टाढा राख्न अनुमति दिन्छ।

सुरक्षा र अन्य स्तम्भहरू बीचको सन्तुलन महत्त्वपूर्ण छ। चरम सुरक्षा मार्जिनको साथ डिजाइन गरिएको सर्किट ब्रेकर ठूलो, भारी र अधिक महँगो हुन सक्छ। यद्यपि, उपकरण द्वारा प्रदान गरिएको सुरक्षा एक गैर-वार्तालाप कारक हो। तलको तालिकाले हाम्रो उच्च भोल्टेज सर्किट ब्रेकरमा एकीकृत मुख्य सुरक्षा सुविधाहरूलाई रूपरेखा दिन्छ।

5. सन्तुलन अधिनियम: यी तीन स्तम्भहरू कसरी द्वन्द्व र सहकार्य गर्छन्?

अहिलेसम्म हामीले विश्वसनीयता, दक्षता र सुरक्षालाई तीनवटा फरक स्तम्भको रूपमा जाँचेका छौं। यद्यपि, उच्च भोल्टेज सर्किट ब्रेकर डिजाइनको वास्तविक चुनौती तिनीहरू बीचको अन्तरक्रियामा निहित छ। यी तीन उद्देश्यहरू प्राय: विवादित हुन्छन्। उदाहरणका लागि, विश्वसनीयतालाई अधिकतम बनाउने डिजाइनमा अतिरिक्त रिडन्डन्सी समावेश हुन सक्छ, जसले गर्दा तौल र लागत बढ्छ, र सम्भावित रूपमा दक्षता घटाउन सक्छ। दक्षतालाई अधिकतम बनाउने डिजाइनले हल्का सामग्रीहरू प्रयोग गर्न सक्छ, तर यी सामग्रीहरूले भारी, थप बलियो विकल्पहरू जस्तै दीर्घकालीन विश्वसनीयता प्रदान नगर्न सक्छन्। सर्किट ब्रेकर इन्जिनियरको कला इष्टतम ब्यालेन्स पोइन्ट फेला पार्नु हो।

सम्पर्क डिजाइन को मामला विचार गर्नुहोस्। उच्च विश्वसनीयता प्राप्त गर्न, सम्पर्कहरू गल्ती वर्तमान को विद्युतीय र थर्मल तनाव सामना गर्न डिजाइन हुनुपर्छ। यसका लागि ठूलो सम्पर्क क्षेत्र वा थप बलियो सामग्री चाहिन्छ, जसले सम्पर्क प्रतिरोध बढाउन र दक्षता घटाउन सक्छ। यसको विपरित, उच्च दक्षता प्राप्त गर्न, सम्पर्क प्रतिरोधलाई कम गर्नुपर्दछ, तर यसले एक डिजाइनको नेतृत्व गर्न सक्छ जुन सम्पर्क वेल्डिंग वा क्षरणको लागि अधिक संवेदनशील हुन्छ। इन्जिनियरले यी विरोधाभासी आवश्यकताहरू नेभिगेट गर्नुपर्दछ, सामग्री र डिजाइनहरू छनोट गर्ने जुन उत्तम सम्झौता प्रस्ताव गर्दछ। त्यसै गरी, अपरेटिङ मेकानिज्म अत्यधिक भरपर्दो हुनको लागि डिजाइन गरिएको हुनुपर्छ, तर यसको ऊर्जा खपत सर्किट ब्रेकरको समग्र दक्षतामा एक कारक हो।

यी तीन स्तम्भले पनि सहकार्य गर्छ। अत्यधिक भरपर्दो सर्किट ब्रेकर पनि सुरक्षित हुन्छ। यदि सर्किट ब्रेकर अविश्वसनीय छ भने, यसले गल्ती रोक्न असफल हुन सक्छ, जसले प्रणाली र कर्मचारी दुवैलाई खतरामा पार्न सक्ने विनाशकारी विफलता निम्त्याउन सक्छ। त्यसै गरी, एक सर्किट ब्रेकर जो कुशल छ पनि अधिक भरपर्दो छ, किनकि यसले कम तापक्रममा काम गर्छ र यसको कम्पोनेन्टहरूमा कम तनाव दिन्छ। सेल्फ-ब्लास्ट टेक्नोलोजीको प्रयोग यस सहकार्यको उत्कृष्ट उदाहरण हो: यसले परिचालन ऊर्जा घटाएर दक्षता सुधार गर्छ, तर यसले मेकानिजममा मेकानिकल भार घटाएर विश्वसनीयता पनि बढाउँछ। अवस्था निगरानी प्रणालीहरूको एकीकरण सबै तीन स्तम्भहरू एकैसाथ सुधार गर्नको लागि एक शक्तिशाली उपकरण हो। सर्किट ब्रेकरको स्वास्थ्य निगरानी गरेर, प्रणालीले भविष्यवाणी गर्न र विफलताहरू रोक्न सक्छ, विश्वसनीयता बढाउँदै। अकुशल अपरेटिङ मोडहरू पहिचान गरेर, प्रणालीलाई अप्टिमाइज गर्न सकिन्छ, दक्षता सुधार गर्दै। र सम्भावित समस्याहरूको प्रारम्भिक चेतावनी प्रदान गरेर, प्रणाली सुरक्षा बृद्धि गर्न प्रयोग गर्न सकिन्छ।

सन्तुलन गतिशील छ। प्रविधिको विकासको रूपमा, इष्टतम सन्तुलनको परिभाषा परिवर्तन हुन्छ। नयाँ सामग्रीहरू, नयाँ सेन्सरहरू, र नयाँ नियन्त्रण एल्गोरिदमहरूको परिचयले के सम्भव छ भन्ने सीमाहरूलाई निरन्तर धकेलिरहेको छ। उच्च भोल्टेज सर्किट ब्रेकरको भविष्य अझ ठूलो एकीकरण हो, जहाँ सर्किट ब्रेकर डिजिटल ग्रिडमा एक स्मार्ट, संचार नोड बन्छ। यो भरपर्दो, कुशल र सुरक्षित मात्र नभई आफ्नो स्वास्थ्यलाई सक्रिय रूपमा व्यवस्थापन गर्ने, आफ्नै आवश्यकताहरू भविष्यवाणी गर्ने र आफ्नै कार्यसम्पादनलाई अनुकूलन गर्ने प्रणाली हुनेछ। यो भविष्य हो जुन लुगाओमा हाम्रो कारखाना सिर्जना गर्न समर्पित छ।

निम्न तालिकाले कसरी उच्च भोल्टेज सर्किट ब्रेकरमा डिजाइन छनौटहरूले तीनवटा स्तम्भहरूलाई असर गर्न सक्छ, अन्तर्निहित ट्रेड-अफहरू प्रदर्शन गर्दछ भनेर वर्णन गर्दछ।

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न १: उच्च भोल्टेज सर्किट ब्रेकरको सामान्य आयु के हो, र यसको दीर्घायुलाई कुन कारकहरूले असर गर्छ?

उत्तर: लुगाओ पावर कं, लिमिटेड द्वारा निर्मित उच्च-गुणस्तरको उच्च भोल्टेज सर्किट ब्रेकरको सामान्यतया 30 देखि 40 वर्षको डिजाइन जीवन हुन्छ। वास्तविक जीवनकाल धेरै कारकहरूमा निर्भर गर्दछ: गल्ती वर्तमान अवरोधहरूको संख्या (जसले arcing सम्पर्कहरू घटाउँछ), मेकानिकल सञ्चालनहरूको आवृत्ति (जसले संयन्त्रलाई असर गर्छ), परिवेशको वातावरण (जंग, तापक्रम), र मर्मतको गुणस्तर। एक राम्रो संगठित SF6 सर्किट ब्रेकर, गल्ती अपरेशन को एक सीमित संख्या संग, सजिलै संग यसको डिजाइन जीवन पार गर्न सक्छ। हाम्रो सर्किट ब्रेकरहरू लागत-प्रभावी जीवन विस्तारको लागि अनुमति दिनको लागि प्रतिस्थापन योग्य arcing सम्पर्कहरूसँग डिजाइन गरिएको छ। नियमित अवस्था अनुगमन र मर्मत सेवा जीवन अधिकतम बनाउन कुञ्जी हो।

प्रश्न २: उच्च भोल्टेज सर्किट ब्रेकरले प्राकृतिक शून्य-क्रसिङ नभएको प्रत्यक्ष प्रवाह (DC) गल्तीलाई कसरी ह्यान्डल गर्छ?

उत्तर: हाई भोल्टेज सर्किट ब्रेकर मुख्यतया एसी प्रणालीहरूको लागि डिजाइन गरिएको हो, जहाँ वर्तमान प्राकृतिक रूपमा प्रति चक्र दुई पटक शून्य पार गर्दछ। DC प्रणालीहरूमा यो प्राकृतिक शून्य छैन, अवरोध धेरै गाह्रो बनाउन। DC गल्तीहरूको लागि, सर्किट ब्रेकरले शून्य वर्तमान बल गर्नुपर्छ। यो सामान्यतया उच्च-भोल्टेज DC (HVDC) प्रणालीहरूमा एक समर्पित HVDC सर्किट ब्रेकर प्रयोग गरेर प्राप्त गरिन्छ, जसले फरक अवरोध संयन्त्र प्रयोग गर्दछ, जस्तै विद्युत इलेक्ट्रोनिक्स प्रयोग गरेर विद्युतीय विद्युतीय प्रणाली प्रयोग गरी वर्तमानलाई शून्यमा जोड्न, गल्तीलाई अलग गर्न मेकानिकल स्विचसँग जोडिएको हाइब्रिड दृष्टिकोण। हाम्रो कारखानाले HVDC अनुप्रयोगहरूको लागि विशेष उच्च भोल्टेज सर्किट ब्रेकर निर्माण गर्दछ, जसले यी उन्नत प्रविधिहरू समावेश गर्दछ।

प्रश्न ३: मृत ट्याङ्की र लाइभ ट्याङ्की सर्किट ब्रेकर कन्फिगरेसनमा के भिन्नता छ?

उत्तर: मृत ट्याङ्की सर्किट ब्रेकरमा, अवरोधकलाई ग्राउन्ड गरिएको धातुको घेरामा राखिएको हुन्छ। यसले स्पष्ट सुरक्षा लाभ प्रदान गर्दछ, किनकि उच्च भोल्टेज संलग्न छ र घेरा जमिन क्षमतामा छ। लाइभ ट्याङ्की सर्किट ब्रेकरमा, अवरोधक उच्च भोल्टेजमा अवस्थित छ, र ट्याङ्की ग्राउन्ड गरिएको छैन। मृत ट्यांक ब्रेकरहरू सामान्यतया कायम राख्न र थप डिजाइन लचीलापन प्रस्ताव गर्न सजिलो हुन्छ, तर तिनीहरू भारी र अधिक महँगो हुन्छन्। लाइभ ट्याङ्की ब्रेकरहरू हल्का हुन्छन् र कम डाइलेक्ट्रिक हानिहरू हुन्छन्, तिनीहरूलाई केही अनुप्रयोगहरूको लागि अझ प्रभावकारी बनाउँछ। दुबै डिजाइनहरू लुगाओ पावर कं, लिमिटेडमा हाम्रो फ्याक्ट्रीद्वारा निर्मित छन्, हाम्रा ग्राहकहरूलाई तिनीहरूको विशिष्ट आवश्यकताहरूको आधारमा छनौट प्रदान गर्दै।

प्रश्न 4: SF6 सर्किट ब्रेकरहरूसँग सम्भावित वातावरणीय चिन्ताहरू के हुन्, र तिनीहरूलाई कसरी सम्बोधन गरिन्छ?

उत्तर: SF6 सँग उच्च ग्लोबल वार्मिङ पोटेन्शियल (GWP) छ, यसले यसलाई शक्तिशाली हरितगृह ग्यास बनाउँछ। उद्योगले सुधारिएको सील, कडा ग्यास ह्यान्डलिंग प्रक्रियाहरू, र वैकल्पिक ग्यासहरूको विकास मार्फत SF6 उत्सर्जन कम गर्न सक्रिय रूपमा काम गरिरहेको छ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। प्रति वर्ष ०.१% भन्दा कम दरको साथ, SF6 चुहावट न्यूनीकरण गर्न एउटा कार्यक्रम लागू गरेको छ। थप रूपमा, हामी हाम्रा ग्राहकहरूलाई थप दिगो समाधान प्रदान गर्न AirPlus (एक उल्लेखनीय रूपमा कम GWP भएको ग्यासहरूको मिश्रण) जस्ता पर्यावरण कुशल विकल्पहरू प्रयोग गरेर उच्च भोल्टेज सर्किट ब्रेकर सक्रिय रूपमा विकास गर्दैछौं। यी विकल्पहरूमा संक्रमण हाम्रो अनुसन्धान र विकास प्रयासहरूको लागि एक प्रमुख प्राथमिकता हो।

प्रश्न 5: मैले मेरो सबस्टेशनमा सर्किट ब्रेकरको लागि आवश्यक सर्ट-सर्किट ब्रेकिङ क्षमता कसरी गणना गर्ने?

उत्तर: आवश्यक सर्ट-सर्किट ब्रेकिङ क्षमता सर्किट ब्रेकरको स्थापना बिन्दुमा प्रवाह गर्न सक्ने अधिकतम दोष प्रवाह द्वारा निर्धारण गरिन्छ। यसका लागि स्रोत प्रतिबाधा, ट्रान्सफर्मर प्रतिबाधा, र नेटवर्क कन्फिगरेसनलाई विचार गर्ने विस्तृत पावर प्रणाली अध्ययन आवश्यक छ। अध्ययनले सममित सर्ट-सर्किट वर्तमान (kA) र X/R अनुपात गणना गर्नेछ, जसले दोष वर्तमानको DC घटक निर्धारण गर्दछ। सर्किट ब्रेकरको मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ वर्तमान यो गणना गरिएको वर्तमान भन्दा ठूलो हुनुपर्दछ, र यो पूर्ण असममित गल्ती प्रवाहलाई अवरोध गर्न सक्षम हुनुपर्दछ। हाम्रो कारखानाको इन्जिनियरिङ टोलीले यो गणनामा सहयोग गर्न सक्छ र तपाईंको आवेदनको लागि उपयुक्त हाई भोल्टेज सर्किट ब्रेकरमा विशेषज्ञ सल्लाह प्रदान गर्न सक्छ।

निष्कर्ष: सर्किट ब्रेकर डिजाइनको भविष्य

उच्च भोल्टेज सर्किट ब्रेकर ईन्जिनियरिङ्को उत्कृष्ट कृति हो जसले विश्वसनीयता, दक्षता र सुरक्षाको प्रतिस्पर्धी मागहरूलाई निरन्तर सन्तुलनमा राख्नुपर्छ। यो सन्तुलन सावधान सामग्री चयन, मेकानिकल डिजाइन, र प्रणाली एकीकरण मार्फत हासिल गरिन्छ। अधिक नवीकरणीय उर्जा स्रोतहरू, वितरण गरिएको उत्पादन, र DC अन्तरसम्बन्धहरू संग, पावर प्रणालीहरू अधिक जटिलता तिर विकसित हुँदै जाँदा, सर्किट ब्रेकरमा मागहरू मात्र बढ्नेछ। उच्च भोल्टेज सर्किट ब्रेकरको भविष्य स्मार्ट टेक्नोलोजीहरूको एकीकरणमा निहित छ, अवस्था-आधारित मर्मतसम्भार, वास्तविक-समय प्रदर्शन अनुकूलन, र डिजिटल ग्रिडमा सिमलेस एकीकरण सक्षम पार्दै। ग्रिडलाई सुरक्षित गर्ने नम्र स्विच एक परिष्कृत, बुद्धिमान नोड बनिरहेको छ।

लुगाओ पावर कं, लिमिटेड यो विकासको नेतृत्व गर्न समर्पित छ। अनुसन्धान र विकासको लागि हाम्रो प्रतिबद्धताले हाम्रो उच्च भोल्टेज सर्किट ब्रेकर हाम्रो ग्राहकहरूलाई प्रदर्शन, विश्वसनीयता, र स्थिरताको उत्कृष्ट सन्तुलन प्रदान गर्दै टेक्नोलोजीको अग्रभागमा रहेको सुनिश्चित गर्दछ। हामी तपाईंलाई हाम्रा उत्पादनहरूको दायरा अन्वेषण गर्न र तपाईंको विशेष पावर प्रणाली आवश्यकताहरू छलफल गर्न हाम्रो इन्जिनियरिङ टोलीलाई सम्पर्क गर्न आमन्त्रित गर्दछौं। चाहे तपाइँ नयाँ सबस्टेशनको योजना बनाउँदै हुनुहुन्छ, अवस्थित एक अपग्रेड गर्दै हुनुहुन्छ, वा तपाइँको नेटवर्कको दक्षता सुधार गर्न खोज्दै हुनुहुन्छ, हाम्रो विशेषज्ञ टोली सहयोग गर्न तयार छ।सम्पर्क लुगाओ पावर कं, लिमिटेड आजउच्च भोल्टेज सर्किट ब्रेकर समाधानहरूको हाम्रो व्यापक दायरा बारे थप जान्नको लागि।
