पावर ग्रिड सुरक्षाको लागि उच्च भोल्टेज सर्किट ब्रेकरहरू किन महत्त्वपूर्ण छन्?

आधुनिक पावर ग्रिडहरू चरम बिजुलीको तनावमा काम गर्छन्, ५० किलोअम्पेयर र भोल्टेज स्तर ७६५ किलोभोल्टसम्म पुग्न सक्ने फोल्ट करेन्टहरू सहित। द्रुत र भरपर्दो अवरोध संयन्त्र बिना, एकल सर्ट सर्किटले ब्ल्याकआउटमा लाखौंलाई असर गर्न सक्छ, वा अझ खराब, सबस्टेशनहरू नष्ट गर्ने आर्क फ्ल्याश विस्फोटहरू निम्त्याउन सक्छ।उच्च भोल्टेज सर्किट ब्रेकरहरूपरम असफल सुरक्षित उपकरणहरूको रूपमा सेवा गर्नुहोस्। तिनीहरूले SF6 ग्यास वा भ्याकुम इन्टरप्टरहरू जस्ता उन्नत क्वेन्चिङ मिडियाको प्रयोग गरेर नतिजाको चापलाई निभाउने गरी मिलिसेकेन्ड भित्रमा असामान्य वर्तमान सर्जहरू र मेकानिकली रूपमा विद्युतीय सम्पर्कहरूलाई छुट्याउँछन्। ग्रिड अपरेटरहरूको लागि, एक उच्च भोल्टेज सर्किट ब्रेकर एक निष्क्रिय घटक होइन तर एक सक्रिय अभिभावक हो जसले स्वस्थ नेटवर्कको संरक्षण गर्दा दोषपूर्ण खण्डहरू अलग गर्दछ। Lugao Power Co., Ltd. मा, हाम्रो इन्जिनियरिङ दर्शनले कुनै पनि प्रसारण र वितरण रणनीतिको केन्द्रबिन्दुमा ब्रेकर विश्वसनीयता राख्छ किनभने हामी बुझ्छौं कि सुरक्षा र निरन्तरता विभाजित दोस्रो कार्यहरूमा निर्भर हुन्छ।

तर कुन विशिष्ट संयन्त्रहरूले उच्च भोल्टेज सर्किट ब्रेकरहरूलाई फ्यूज वा लोड ब्रेक स्विचहरूको तुलनामा अपरिवर्तनीय बनाउँछ? जवाफ मर्मत नगरी बारम्बार गल्ती प्रवाहहरू अवरोध गर्ने, क्षणिक रिकभरी भोल्टेजहरूको सामना गर्ने, र सुरक्षा रिलेहरूसँग समन्वय गर्ने क्षमतामा निहित छ। एक अपरेशन पछि आफैलाई नष्ट गर्ने फ्यूजको विपरीत, एक उच्च भोल्टेज सर्किट ब्रेकरले हजारौं पटक खोल्न र बन्द गर्न सक्छ, यसले स्वचालित रूपमा अस्थायी गल्तीहरू (जस्तै बिजुली स्ट्राइकहरू) हटाउन स्वत: पुन: बन्द गर्ने योजनाहरूको लागि आदर्श बनाउँछ। यसबाहेक, आधुनिक डिजाइनहरूले अवस्था निगरानी सेन्सरहरू समावेश गर्दछ जसले विफलता हुनु अघि इन्सुलेशन गिरावटको भविष्यवाणी गर्दछ। यस विस्तृत गाईडमा, हामी चाप विलुप्तताको भौतिकी अन्वेषण गर्नेछौं, ब्रेकर टेक्नोलोजीहरू तुलना गर्नेछौं, र चयन र परीक्षणमा कार्ययोग्य अन्तरदृष्टि प्रदान गर्नेछौं। हाम्रो कारखानाले विश्वव्यापी उपयोगिताहरूको लागि 15,000 भन्दा बढी उच्च भोल्टेज सर्किट ब्रेकर एकाइहरू उत्पादन गरेको छ, र हामी तपाईंलाई सुरक्षित, थप लचिलो ग्रिड निर्माण गर्न मद्दत गर्नको लागि चार दशकको क्षेत्रीय अनुभव साझा गर्दैछौं।

सामग्रीको तालिका

• 1. किन गल्ती वर्तमान अवरोधले फ्यूजको सट्टा उच्च भोल्टेज सर्किट ब्रेकरहरूको माग गर्दछ?
• 2. विभिन्न आर्क क्वेन्चिङ टेक्नोलोजीहरूले कसरी उच्च भोल्टेज सर्किट ब्रेकर प्रदर्शनलाई असर गर्छ?
• ३. सबस्टेशन प्रयोगको लागि भरपर्दो उच्च भोल्टेज सर्किट ब्रेकरलाई कुन मुख्य प्यारामिटरहरूले परिभाषित गर्छ?
• 4. नियमित समय र सम्पर्क प्रतिरोध परीक्षणहरूले तपाईंको उच्च भोल्टेज सर्किट ब्रेकरको जीवन कसरी लम्ब्याउन सक्छ?
• बारम्बार सोधिने प्रश्नहरू (FAQ)
• निष्कर्ष

किन गल्ती वर्तमान अवरोधले फ्यूजको सट्टा उच्च भोल्टेज सर्किट ब्रेकरहरूको माग गर्दछ?

जब प्रसारण लाइनमा सर्ट सर्किट हुन्छ, करेन्ट एक चक्र भन्दा कममा सामान्य स्तरको २० देखि ६० गुणा बढ्न सक्छ (६० हर्ट्जमा १६.७ मिलिसेकेन्ड)। फ्यूजहरू, सस्तो हुँदा, एक अपरिवर्तनीय खुला सर्किट सिर्जना गरेर, आन्तरिक तत्व पग्लेर प्रतिक्रिया दिन्छ। यद्यपि, फ्यूजहरू उच्च भोल्टेज अनुप्रयोगहरूको लागि तीन घातक कमजोरीहरूबाट ग्रस्त हुन्छन्: धेरै गल्तीहरू रोक्न असक्षमता, रिमोट कन्ट्रोलको अभाव, र उच्च क्षणिक रिकभरी भोल्टेजहरू अन्तर्गत खराब प्रदर्शन। उच्च भोल्टेज सर्किट ब्रेकरहरूले इलेक्ट्रोमेकानिकल परिशुद्धता मार्फत प्रत्येक सीमा पार गर्दछ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। एकल उच्च भोल्टेज सर्किट ब्रेकरले सम्पर्क प्रतिस्थापन आवश्यक हुनु अघि 30 वटा गल्ती घटनाहरू सम्म सफलतापूर्वक अवरोध गर्न सक्छ, जबकि फ्यूज प्रत्येक एक अपरेशन पछि म्यानुअल प्रतिस्थापन आवश्यक पर्दछ भनेर दस्तावेज गरिएको छ। यो भिन्नता 138kV सबस्टेशनमा आउटेज समयको हप्ताको तुलनामा घण्टामा अनुवाद हुन्छ।

आर्क विलुप्त हुने भौतिकीलाई विचार गर्नुहोस्। जब एक ब्रेकर सम्पर्कहरू अलग हुन्छ, एक विद्युतीय चाप बनाउँछ, आयनीकृत ग्यास मार्फत प्रवाह कायम राख्छ। उच्च भोल्टेज सर्किट ब्रेकरले मेकानिकल रूपमा मात्र खोल्नु हुँदैन तर प्रणाली प्रतिबन्धहरू भन्दा छिटो ग्यापलाई डी-आयनाइज पनि गर्नुपर्छ। यो द्वारा हासिल गरिएको छ:

• उच्च गति सम्पर्क विभाजन:2 देखि 5 मिटर प्रति सेकेन्डको खोल्ने वेगले चापलाई तन्काउँछ, यसको प्रतिरोध बढाउँछ।
• शमन मध्यम इंजेक्शन:SF6 ग्यास वा भ्याकुम अवरोधकहरूले चाप प्लाज्माबाट इलेक्ट्रोनहरू अवशोषित गर्दछ, डाइलेक्ट्रिक शक्ति बढाउँछ।
• आर्क चुट र चुम्बकीय ब्लोआउट कोइल:यी कम्पोनेन्टहरूले चापलाई स्प्लिटर प्लेटहरूमा बल पुर्‍याउँछन्, यसलाई द्रुत रूपमा चिसो पार्ने साना खण्डहरूमा विभाजित गर्दछ।
• क्षणिक रिकभरी भोल्टेज (TRV) व्यवस्थापन:उच्च भोल्टेज सर्किट ब्रेकरले ओपनिङ ग्यापमा भोल्टेज वेभफर्मलाई आकार दिनको लागि ग्रेडिङ क्यापेसिटर र प्रतिरोधकहरू समावेश गर्दछ, पुन: पुन: प्राप्ति रोक्न।

सुरक्षा परिप्रेक्ष्यबाट, भिन्नता अझ बढी छ। उच्च गल्ती प्रवाहहरू अवरोध गर्दा, पग्लिएको धातु र सिरेमिक टुक्राहरूलाई प्रोपेलिंग गर्दा फ्यूजहरू हिंस्रक रूपमा विस्फोट हुन सक्छ।उच्च भोल्टेज सर्किट ब्रेकरहरू, यसको विपरित, दबाब राहत भेन्ट्सको साथ ग्राउन्डेड मेटल हाउसिंगहरूमा संलग्न छन्। हाम्रो कारखानाले तुलनात्मक परीक्षण गर्‍यो: 25kA गल्तीको अधीनमा रहेको 38kV फ्यूज विघटित भयो, जबकि हाम्रो LVB 145kV उच्च भोल्टेज सर्किट ब्रेकरले कुनै बाह्य क्षति बिना 40kA गल्ती सफलतापूर्वक हटायो। थप रूपमा, आधुनिक ब्रेकरहरूले SCADA मार्फत रिमोट ट्रिपिङलाई समर्थन गर्दछ, सुरक्षात्मक रिलेहरूलाई 3 भन्दा कम चक्रहरूमा त्रुटिहरू अलग गर्न सक्षम पार्दै। यो गतिले जेनेरेटरको अस्थिरतालाई रोक्छ र भोल्टेजको पतनबाट जोगाउँछ जसले ब्ल्याकआउट निम्त्याउँछ। उपयोगिताहरूका लागि, उच्च भोल्टेज सर्किट ब्रेकरहरू प्रयोग गरेर द्रुत रूपमा ग्रिडलाई विभाजन गर्ने क्षमता स्थानीयकृत आउटेज र क्षेत्रीय प्रकोप बीचको भिन्नता हो। यसरी, फ्यूजहरूले मात्र आधुनिक उच्च भोल्टेज नेटवर्कहरूको सुरक्षा र विश्वसनीयता जनादेशहरू पूरा गर्न सक्दैनन्।

अन्तमा, सम्पत्ति व्यवस्थापन ब्रेकरहरूको पक्षमा हुन्छ। उच्च भोल्टेज सर्किट ब्रेकरले सहायक सम्पर्कहरू र ग्यास घनत्व मनिटरहरू मार्फत निरन्तर स्थिति प्रतिक्रिया प्रदान गर्दछ। यो डेटाले अनुमानित मर्मतसम्भारलाई अनुमति दिन्छ, जबकि फ्यूजले विफलता अघि कुनै चेतावनी दिँदैन। Lugao Power Co., Ltd. मा, हाम्रो स्मार्ट ब्रेकर प्लेटफर्मले IoT सेन्सरहरूलाई एकीकृत गर्दछ जसले सम्पर्क पहिरन 80 प्रतिशत भन्दा बढी हुँदा अपरेटरहरूलाई सचेत गराउँछ, सक्रिय प्रतिस्थापन सुनिश्चित गर्दछ। बुद्धिको यो स्तर फ्यूज संग असम्भव छ। त्यसकारण, 15kV भन्दा माथिको कुनै पनि ग्रिडको लागि, उच्च भोल्टेज सर्किट ब्रेकर महत्त्वपूर्ण मात्र होइन तर कानुनी रूपमा अन्तर्राष्ट्रिय मापदण्ड (IEC 62271, IEEE C37) द्वारा अनिवार्य छ। हाम्रो कारखानाको मिशन ब्रेकरहरू डेलिभर गर्नु हो जसले गति, सहनशीलता, र डायग्नोस्टिक बुद्धिमत्ता संयोजन गर्दछ, किनभने ग्रिड सुरक्षा गैर कुराकानी योग्य छैन।

विभिन्न आर्क क्वेन्चिङ टेक्नोलोजीहरूले कसरी उच्च भोल्टेज सर्किट ब्रेकर प्रदर्शनलाई असर गर्छ?

दायाँ चाप शमन माध्यम चयन गर्नु कुनै पनि उच्च भोल्टेज सर्किट ब्रेकरको लागि सबैभन्दा परिणामात्मक डिजाइन निर्णय हो। आज तीन प्रमुख प्रविधिहरू SF6 (सल्फर हेक्साफ्लोराइड), भ्याकुम र तेल (अहिले धेरै हदसम्म अप्रचलित) हुन्। प्रत्येकले अवरोध क्षमता, मर्मतसम्भार आवृत्ति, वातावरणीय प्रभाव, र लागतको सन्दर्भमा अद्वितीय फाइदाहरू र सम्झौताहरू प्रदान गर्दछ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। 12kV देखि 550kV सम्म भोल्टेजहरू कभर गर्ने SF6 र भ्याकुम हाई भोल्टेज सर्किट ब्रेकर परिवारहरू उत्पादन गर्दछ। तल हामी विच्छेदन गर्छौं कि कसरी प्रत्येक टेक्नोलोजीले कार्यसम्पादन मापदण्डहरूलाई असर गर्छ जस्तै ब्रेकिङ करन्ट, अपरेशनहरूको संख्या, र डाइलेक्ट्रिक रिकभरी गति।

• SF6 पफर ब्रेकरहरू:यी दुवै इन्सुलेशन र चाप शमन माध्यमको रूपमा कम्प्रेस्ड SF6 ग्यास प्रयोग गर्दछ। सम्पर्कहरू भाग गर्दा, चलिरहेको पिस्टनले SF6 कम्प्रेस गर्छ र चापमा उच्च गतिको नोजल प्रवाहलाई निर्देशित गर्दछ। SF6 सँग असाधारण इलेक्ट्रोन आत्मीयता छ, चापबाट नि: शुल्क इलेक्ट्रोनहरू अवशोषित गर्दै र द्रुत रूपमा डाइइलेक्ट्रिक शक्ति पुनर्निर्माण गर्दछ। फाइदाहरूमा धेरै उच्च ब्रेकिङ क्षमता (80kA सम्म सममित) र क्यापेसिटिभ स्विचिङ (जस्तै, क्यापेसिटर बैंकहरू) अन्तर्गत उत्कृष्ट प्रदर्शन समावेश छ। यद्यपि, SF6 एक शक्तिशाली हरितगृह ग्यास हो (23,500x CO2 ग्लोबल वार्मिङ क्षमता)। हाम्रो कारखानाले यसलाई बन्द लुप ग्यास ह्यान्डलिंग प्रणाली र 0.1 प्रतिशत भन्दा कम प्रति वर्ष चुहावट दरहरू मार्फत कम गर्छ।

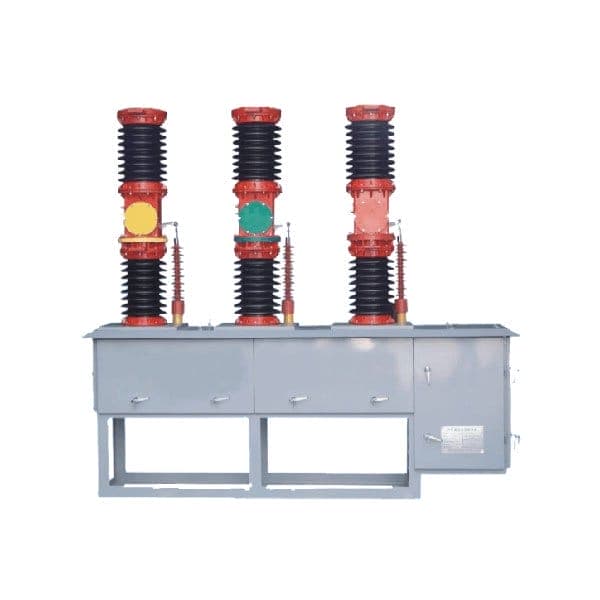

• भ्याकुम सर्किट ब्रेकर (VCB):एक VCB मा, सम्पर्कहरू 10^-6 torr मा खाली गरिएको हर्मेटिकली सील गरिएको सिरेमिक चेम्बरमा बन्द छन्। सम्पर्कहरू खोल्दा, चाप सम्पर्कहरूबाट धातु वाष्पद्वारा मात्र टिकाइन्छ। हालको शून्यमा, वाष्प मिलिसेकेन्डमा सघन हुन्छ, लगभग तुरुन्तै डाइलेक्ट्रिक शक्ति पुन: प्राप्ति हुन्छ। फाइदाहरूमा अत्यन्त लामो विद्युतीय जीवन (मूल्याङ्कन गरिएको वर्तमानमा 30,000 अपरेशनहरू सम्म), हरितगृह ग्यास छैन, र धेरै कम मर्मतसम्भार समावेश छ। सीमा भोल्टेज हो: भ्याकुम टेक्नोलोजी 40.5kV सम्म आर्थिक रूपमा व्यवहार्य छ। उच्च भोल्टेजहरूको लागि, श्रृंखलामा धेरै भ्याकुम अवरोधकहरू आवश्यक छन्। हाम्रो कारखानाको VUB श्रृंखला 38kV नेटवर्कहरूको लागि उच्च भोल्टेज सर्किट ब्रेकरले कम्प्याक्ट स्विचगियर सक्षम पार्दै, केवल 150mm सम्पर्क स्ट्रोकको साथ 31.5kA ब्रेकिङ प्राप्त गर्दछ।
• हाइब्रिड र वैकल्पिक ग्यासहरू:हालका आविष्कारहरूमा सफा हावा (सुक्खा हावा) र फ्लोरोनिट्रिल मिश्रणहरू (g3 ग्यासहरू) समावेश छन् जसले कम वातावरणीय प्रभावसँग SF6 कार्यसम्पादनको नक्कल गर्दछ। यसलाई सावधानीपूर्वक दबाब र तापमान व्यवस्थापन चाहिन्छ तर स्वीकृति प्राप्त गर्दैछ। लुगाओ पावर कं, लिमिटेड अब कार्बन न्यूट्रल सबस्टेशन खोज्ने ग्राहकहरूको लागि g3 तयार हाई भोल्टेज सर्किट ब्रेकर प्रदान गर्दछ।

भिन्नताहरू मापन गर्नको लागि, ओभरहेड लाइन सुरक्षाको लागि ब्रेकर आवश्यक पर्ने 145kV सबस्टेशनलाई विचार गर्नुहोस्। एक SF6 पफर ब्रेकरले 40kA ब्रेकिङ क्षमता र 2000 अपरेशन मेकानिकल जीवन प्रदान गर्दछ। यस भोल्टेजको लागि भ्याकुम विकल्पलाई श्रृंखलामा तीन अवरोधकहरू आवश्यक पर्दछ, जटिलता बढ्दै। तसर्थ, प्रसारण भोल्टेजहरूको लागि SF6 हावी रहन्छ। वितरणको लागि (12kV देखि 36kV), भ्याकुम ब्रेकरहरूलाई तिनीहरूको शून्य मर्मत र बारम्बार स्विच गर्ने क्षमताको कारण प्राथमिकता दिइन्छ। हाम्रो कारखानाले पोल माउन्ट भ्याकुम हाई भोल्टेज सर्किट ब्रेकरको लाइन उत्पादन गर्दछ जसले सम्पर्क प्रतिस्थापन बिना 20,000 फिल्ड अपरेशनहरू हासिल गरेको छ।

तलको तालिकाले हाम्रो उत्पादन पोर्टफोलियोमा कार्यसम्पादन विशेषताहरूको सारांश दिन्छ। नोट गर्नुहोस् कि थर्मल र मेकानिकल सहनशीलताले सीधै स्वामित्वको कुल लागतलाई असर गर्छ, ग्रिड अपरेटरहरूको लागि एक महत्वपूर्ण कारक।

महत्त्वपूर्ण रूपमा, शमन प्रविधिको छनोटले सहायक प्रणालीहरूलाई पनि निर्देशन दिन्छ। SF6 ब्रेकरहरूलाई ग्यासको घनत्व अनुगमन र आवधिक आर्द्रता जाँचहरू आवश्यक पर्दछ, जबकि भ्याकुम ब्रेकरहरूलाई स्ट्रोक मापन मार्फत मात्र सम्पर्क पहिरन संकेत चाहिन्छ। हाम्रो कारखानाले सर्त अनुगमनलाई सरल बनाउन प्रत्येक उच्च भोल्टेज सर्किट ब्रेकरमा डिजिटल इन्टरफेस समावेश गर्दछ। तेल ब्रेकरहरूबाट स्तरवृद्धि गर्ने ग्राहकहरूका लागि, हामी आधुनिक कार्यसम्पादन प्रदान गर्दा अवस्थित सबस्टेशन फुटप्रिन्टहरू सुरक्षित गर्ने रेट्रोफिट एडेप्टरहरू प्रदान गर्दछौं। अन्ततः, सही प्रविधिले गल्ती शुल्क, वातावरणीय नीति, र जीवनचक्र लागतलाई सन्तुलनमा राख्छ। लुगाओ पावर कं, लिमिटेड इन्जिनियरहरू तपाईंको विशिष्ट ग्रिडको लागि चाप शमन तुलना अध्ययन गर्न उपलब्ध छन्।

कुन मुख्य प्यारामिटरहरूले सबस्टेशन प्रयोगको लागि भरपर्दो उच्च भोल्टेज सर्किट ब्रेकर परिभाषित गर्दछ?

उच्च भोल्टेज सर्किट ब्रेकर निर्दिष्ट गर्न अन्तरनिर्भर बिजुली र मेकानिकल प्यारामिटरहरूको सेट बुझ्न आवश्यक छ। इन्जिनियरहरूले मूल्याङ्कन गरिएको भोल्टेज र वर्तमान मात्र होइन तर त्रुटि अवरोधको समयमा हुने क्षणिक घटनाहरूलाई पनि विचार गर्नुपर्छ। हाम्रो कारखानाले आठ महत्वपूर्ण मापदण्डहरू पहिचान गरेको छ जुन प्रत्येक खरिदकर्ताले खरिद गर्नु अघि मूल्याङ्कन गर्नुपर्छ। यी प्यारामिटरहरूले ब्रेकरको विश्वसनीयता, सुरक्षा मार्जिन, र अवस्थित सुरक्षा प्रणालीहरूसँगको समन्वयलाई प्रत्यक्ष रूपमा असर गर्छ।

• रेटेड भोल्टेज (Ur):अधिकतम rms भोल्टेज जसको लागि उच्च भोल्टेज सर्किट ब्रेकर डिजाइन गरिएको छ। सामान्य मानक मानहरू: १२, २४, ३६, ७२.५, १४५, २४५, ४२०, ५५० kV। तपाईंको प्रणालीको अधिकतम अपरेटिङ भोल्टेज माथिको अर्को मानक स्तर छान्नुहोस्।
• मूल्याङ्कन गरिएको छोटो सर्किट ब्रेकिङ वर्तमान (ISc):ब्रेकरले अवरोध गर्न सक्ने अधिकतम सममित rms दोष वर्तमान। सामान्य मानहरू: 25, 31.5, 40, 50, 63, 80 kA। हाम्रो कारखानाले स्थापना बिन्दुमा अधिकतम उपलब्ध त्रुटि वर्तमान गणना गर्न र 20 प्रतिशत सुरक्षा मार्जिन थप्न सिफारिस गर्दछ।
• मूल्याङ्कन गरिएको शिखर वर्तमान (आईपी):फल्ट करेन्टको पहिलो प्रमुख लूपको क्रेस्ट मान, सामान्यतया २.५ देखि २.७ गुणा Isc। यसले सम्पर्कहरूको मेकानिकल बल र वर्तमान बोक्ने मार्ग निर्धारण गर्दछ। उच्च भोल्टेज सर्किट ब्रेकरले सम्पर्क प्रतिकर्षण वा वेल्ड बिना आईपी सामना गर्नुपर्छ।
• मूल्याङ्कन गरिएको छोटो समय वर्तमान (Ik):ब्रेकरले एक सेकेन्डको लागि बिना कुनै क्षति बोक्न सक्ने आरएमएस करेन्ट। सामान्यतया Isc बराबर। यदि सुरक्षा रिलेले यात्रामा ढिलाइ गर्छ भने यसले ब्रेकर गल्तीको बेला बन्द रहन सक्छ भन्ने सुनिश्चित गर्दछ।
• क्षणिक रिकभरी भोल्टेज (TRV) विशेषताहरू:हालको शून्य पछि ब्रेकर सम्पर्कहरूमा देखा पर्ने भोल्टेज। TRV शिखर र वृद्धि दर ब्रेकर क्षमता भित्र हुनुपर्छ। हाम्रो कारखानाले प्रत्येक उच्च भोल्टेज सर्किट ब्रेकर मोडेलको लागि TRV कर्भहरू प्रदान गर्दछ, विशिष्ट ग्रिड कन्फिगरेसनहरू (टर्मिनल त्रुटि, छोटो लाइन त्रुटि) सँग मेल खान्छ।
• सञ्चालन अनुक्रम (O - t - CO - t' - CO):कर्तव्य चक्र परिभाषित गर्दछ। मानक स्वत: पुन: बन्द अनुक्रम: खोल्नुहोस् (गल्ती अवरोध), 0.3 सेकेन्ड, दोषमा बन्द गर्नुहोस्, फेरि खोल्नुहोस्, 3 मिनेट, बन्द र खोल्नुहोस्। हाम्रो उच्च भोल्टेज सर्किट ब्रेकर O 0.3s CO 3min CO को लागि 100 प्रतिशत दोष प्रवाहमा परीक्षण गरिन्छ।
• मेकानिकल सहनशीलता (कक्षा M1 वा M2):M2 वर्गलाई विफलता बिना 10,000 मेकानिकल अपरेशनहरू आवश्यक पर्दछ। हाम्रो कारखानाको SF6 ब्रेकरहरू 12,000 अपरेशनहरू भन्दा बढी छन्, जबकि भ्याकुम मोडेलहरूले 30,000 अपरेशनहरू पार गर्छन्।
• विद्युतीय सहनशीलता (कक्षा E1 वा E2):E2 वर्ग भनेको सामान्य सेवा सर्तहरूमा सम्पूर्ण जीवनभर विद्युतीय सम्पर्कहरूको लागि कुनै मर्मत आवश्यक पर्दैन। हाम्रो भ्याकुम हाई भोल्टेज सर्किट ब्रेकरलाई E2 मूल्याङ्कन गरिएको छ, जसले जीवनचक्र लागतलाई निकै कम गर्छ।

यी मानक प्यारामिटरहरू बाहेक, सहायक सुविधाहरू जस्तै कम तापक्रम वातावरणको लागि हीटर सर्किटहरू, एन्टी कन्डेन्सेसन प्रणालीहरू, र रिमोट स्थिति संकेतकहरू विश्वसनीयताका लागि आवश्यक छन्। हाम्रो कारखानाले यसलाई चिसो मौसममा पठाइएका प्रत्येक उच्च भोल्टेज सर्किट ब्रेकरमा एकीकृत गर्दछ। अर्को प्राय: बेवास्ता गरिएको प्यारामिटर अवरोध गर्ने समय हो (ट्रिप कमाण्डबाट आर्क विलुप्त हुने)। आधुनिक ब्रेकरहरूले 1.5 देखि 3 चक्र (25 देखि 50 ms) प्राप्त गर्छन्। द्रुत अवरोधले गल्ती ऊर्जा घटाउँछ र ट्रान्सफर्मर र केबलहरूमा क्षति सीमित गर्दछ।

व्यावहारिक उदाहरणको लागि, 38kA सिमेट्रिकलको गणना गरिएको अधिकतम दोष प्रवाहको साथ 138kV सबस्टेशन अपग्रेड गर्ने उपयोगितालाई विचार गर्नुहोस्। तिनीहरूले Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2.6), 1.3 pu प्रति IEEE C37.09 को TRV क्षमता, र मेकानिकल सहनशीलता M2 भएको उच्च भोल्टेज सर्किट ब्रेकर चयन गर्नुपर्छ।लुगाओ पावर कं, लिमिटेड। LVB 145 मोडेल प्रदान गर्दछ जुन यी विशिष्टताहरूसँग ठ्याक्कै मेल खान्छ, सिङ्क्रोनाइज्ड स्विचिङका लागि क्यापेसिटिव भोल्टेज डिभाइडरहरूमा निर्मित अतिरिक्त सुविधाहरू सहित। हामी धेरै विक्रेताहरूमा तुलनालाई सरल बनाउन प्यारामिटर चेकलिस्ट स्प्रिेडसिट पनि प्रदान गर्दछौं। गलत प्यारामिटरहरू प्रयोग गर्दा समयपूर्व सम्पर्क क्षरण वा गल्ती घटनाको समयमा विनाशकारी विफलता निम्त्याउँछ। तसर्थ, हाम्रो कारखानाले विनिर्देशहरूलाई अन्तिम रूप दिनु अघि हाम्रा एप्लिकेसन इन्जिनियरहरूसँग परामर्श गर्न कडा सल्लाह दिन्छ।

कसरी नियमित समय र सम्पर्क प्रतिरोध परीक्षणले तपाईंको उच्च भोल्टेज सर्किट ब्रेकरको जीवनलाई लम्ब्याउन सक्छ?

उच्च भोल्टेज सर्किट ब्रेकर महिनौंसम्म निष्क्रिय रहन सक्छ, तर त्रुटि हुँदा यसले निर्दोष प्रदर्शन गर्नुपर्छ। तसर्थ, आवधिक परीक्षण मार्फत भविष्यवाणी मर्मत ऐच्छिक तर आवश्यक छैन। दुई परीक्षणहरूले सबैभन्दा डायग्नोस्टिक मान प्रदान गर्दछ: गतिशील समय (यात्रा वक्र विश्लेषण) र स्थिर सम्पर्क प्रतिरोध (माइक्रो ओम मापन)। हाम्रो कारखानाले 500 सबस्टेशनहरूबाट मर्मत रेकर्डहरू विश्लेषण गरेको छ र फेला पारेको छ कि वार्षिक रूपमा परीक्षण गरिएका ब्रेकरहरूले प्रत्येक 5 वर्षमा परीक्षण गरिएको भन्दा 78 प्रतिशत कम असफलता देखाउँछन्। तल हामी प्रत्येक परीक्षणले कसरी काम गर्छ र नतिजालाई कसरी व्याख्या गर्ने भन्ने विवरण दिन्छौं।

• सम्पर्क समय परीक्षण:डिजिटल टाइमर र ट्राभल ट्रान्सड्यूसर प्रयोग गरेर, यो परीक्षणले ट्रिप कमाण्डबाट सम्पर्क पृथकतासम्म, र विभाजनबाट पूर्ण खुला स्थितिसम्मको समय रेकर्ड गर्दछ। बन्द हुने समय र सम्पर्क बाउन्स पनि मापन गर्दछ। एक स्वस्थ उच्च भोल्टेज सर्किट ब्रेकरले कारखाना मानहरूको ±10 प्रतिशत भित्र खोल्ने समय हुनुपर्छ (जस्तै, 35ms ±3.5ms)। यदि खुल्ने समय 15 प्रतिशत भन्दा बढि बढ्छ भने, यसले मेकानिज्म वेयर वा कम हाइड्रोलिक प्रेसरलाई संकेत गर्दछ। हाम्रो कारखानाले पठाइएका प्रत्येक उच्च भोल्टेज सर्किट ब्रेकरको लागि आधारभूत समय कर्भहरू प्रदान गर्दछ।
• मुख्य सम्पर्क प्रतिरोध (Dc Milliohm परीक्षण):कम प्रतिरोधी माइक्रो ओम मीटरले बन्द सम्पर्कहरूमा 100A dc इन्जेक्ट गर्छ। सफा सम्पर्कहरूले सामान्यतया SF6 ब्रेकरहरूको लागि 50 माइक्रो ओम भन्दा कम र भ्याकुम ब्रेकरहरूको लागि 30 माइक्रो ओम भन्दा कम प्रतिरोध देखाउँदछ। बढ्दो प्रतिरोधले पिटिंग वा ओक्सीकरणलाई संकेत गर्दछ। जब प्रतिरोध आधार रेखाबाट दोब्बर हुन्छ, सम्पर्क प्रतिस्थापन अनुसूचित हुनुपर्छ। हाम्रो कारखानाले महत्वपूर्ण ब्रेकरहरूको लागि यो परीक्षण वार्षिक रूपमा सिफारिस गर्दछ।
• गति विश्लेषण:स्ट्रोक सेन्सर प्रयोग गरेर, हामी खोल्ने र बन्द गर्दा सम्पर्क वेग नाप्छौं। पर्याप्त वेग (जस्तै, 145kV ब्रेकरको लागि 2.5 m/s खोल्ने गति) उचित चाप शमन सुनिश्चित गर्दछ। ढिलो गतिले बाध्यकारी सम्बन्ध वा कम ग्यासको चापलाई संकेत गर्न सक्छ। लुगाओ पावर कं, लिमिटेड पोर्टेबल विश्लेषकहरूले ब्रेकरलाई भत्काउन बिना यो परीक्षण गर्न सक्छन्।
• इन्सुलेशन प्रतिरोध र डाइलेक्ट्रिक परीक्षण:खुला सम्पर्कहरू र ग्राउन्डमा १.५x मूल्याङ्कन गरिएको भोल्टेज लागू गर्नुहोस्। प्रति माइक्रोफेराड 1kV भन्दा तलको कुनै पनि ड्रपले दूषित वा आर्द्रता प्रवेशलाई संकेत गर्दछ। SF6 ब्रेकरहरूको लागि, ग्यासको आर्द्रता मात्रा भोल्युम द्वारा 150 पीपीएम भन्दा कम रहनु पर्छ।

विद्युतीय परीक्षणहरूको अतिरिक्त, अपरेटिङ मेकानिजमहरूको मेकानिकल जाँचहरू (स्प्रिङ चार्ज, हाइड्रोलिक, वा वायमेटिक) महत्त्वपूर्ण छन्। हाम्रो कारखानाले मोड्युलर एक्टुएटर कारतूसहरू डिजाइन गर्दछ जुन डाउनटाइमलाई कम गर्दै २ घण्टा भित्र बदल्न सकिन्छ। यद्यपि, स्नेहन कडा भएमा पनि उत्तम संयन्त्र असफल हुन्छ। हामी निष्क्रिय अवधिहरूमा प्रत्येक 6 महिनामा हाई भोल्टेज सर्किट ब्रेकर (एउटा ओपन क्लोज अपरेशन) अभ्यास गर्न सिफारिस गर्छौं। यसले ग्रीसलाई पुन: वितरण गर्छ र सम्पर्कहरूलाई पोलिश गर्दछ।

लागत लाभ परिप्रेक्ष्यमा, एकल समय परीक्षणको लागत लगभग $300 देखि $800 प्रति ब्रेकर, जबकि एक असफल उच्च भोल्टेज सर्किट ब्रेकर प्रतिस्थापन $50,000 र आउटेज राजस्व घाटा भन्दा बढी हुन सक्छ। यसबाहेक, उपयोगिताहरूले बढ्दो अनलाइन निगरानी प्रणालीहरू अपनाइरहेका छन् जसले फाइबर अप्टिक सेन्सरहरू प्रयोग गरेर निरन्तर समय र प्रतिरोध विश्लेषण प्रदर्शन गर्दछ। हाम्रो कारखानाको स्मार्ट ब्रेकर प्याकेजमा स्थायी ट्राभल ट्रान्सड्यूसर र स्थानीय डिस्प्ले समावेश छ जसले परिमितिहरू बहाउँदा अपरेटरहरूलाई चेतावनी दिन्छ। उदाहरण को लागी, यदि सम्पर्क प्रतिरोध 40 देखि 70 माइक्रो ohms 18 महिना मा बढ्छ, प्रणाली अनुसूचित मर्मत को लागी एक चेतावनी उत्पन्न गर्दछ। यो अवस्था आधारित दृष्टिकोणले समय आधारित प्रतिस्थापनको तुलनामा 50 प्रतिशत सम्म जीवन विस्तार गर्दछ। एक बलियो परीक्षण कार्यक्रम लागू गर्न, हाम्रो कारखानाले घरमा प्राविधिकहरूको लागि प्रशिक्षण प्रदान गर्दछ र विस्तृत परीक्षण टेम्प्लेटहरू प्रदान गर्दछ। सम्झनुहोस्, नियमित परीक्षणहरू पास गर्ने उच्च भोल्टेज सर्किट ब्रेकरले तपाईंको ग्रिडलाई तीन दशक वा बढीका लागि सुरक्षित गर्नेछ। Lugao मा, हामी यसलाई हाम्रो प्रिमियम श्रृंखला ब्रेकरहरूमा 25 वर्षको कार्यसम्पादन ग्यारेन्टीको साथ ब्याक गर्छौं।

बारम्बार सोधिने प्रश्नहरू (FAQ)

प्रश्न 1: के एक उच्च भोल्टेज सर्किट ब्रेकर एक चक्र भन्दा छिटो गल्ती हटाउन सक्छ, र ग्रिड सुरक्षा को लागी गति किन फरक छ?

उत्तर: हो, आधुनिक हाई भोल्टेज सर्किट ब्रेकरहरूले 1.5 देखि 2 चक्रहरूमा (60Hz प्रणालीहरूको लागि 25 देखि 33 मिलिसेकेन्ड) त्रुटिहरू सफा गर्छन्। गति महत्त्वपूर्ण छ किनभने त्रुटि जति लामो समयसम्म रहन्छ, ट्रान्सफर्मर, केबल र जेनेरेटरहरूमा थप थर्मल र मेकानिकल तनाव लगाइन्छ। 100 मिलिसेकेन्ड ढिलाइले 400 प्रतिशतले गल्ती ऊर्जा बढाउन सक्छ, जसले पावर ट्रान्सफर्मरहरूमा घुमाउरो विकृति र सम्भावित आगो निम्त्याउन सक्छ। यसबाहेक, छिटो क्लियरिङले भोल्टेज डिप्सलाई ग्रिड मार्फत प्रचार गर्नबाट रोक्छ, यसरी नजिकैको लोडहरूको लागि स्थिरता कायम राख्छ। हाम्रो कारखानाको 145kV SF6 उच्च भोल्टेज सर्किट ब्रेकरले क्षणिक स्थिरताको लागि सबैभन्दा कडा उपयोगिता आवश्यकताहरू पूरा गर्दै, 2 चक्र अवरोध समय प्राप्त गर्दछ।

प्रश्न २: हाई भोल्टेज सर्किट ब्रेकर कति पटक बदलिनुपर्छ, र अपरेटरहरूले जीवनको कुन अन्तिम संकेतहरू हेर्नुपर्छ?

उत्तर: राम्रोसँग मर्मत गरिएको उच्च भोल्टेज सर्किट ब्रेकर सामान्यतया 25 देखि 40 वर्षसम्म रहन्छ, त्रुटि आवृत्ति र वातावरणीय अवस्थाहरूमा निर्भर गर्दछ। जीवनको अन्त्यका संकेतहरू समावेश छन्: लगातार उच्च सम्पर्क प्रतिरोध (145kV ब्रेकरको लागि 150 माइक्रो ohms भन्दा बढी), सञ्चालनको क्रममा असामान्य आवाज (पिसे वा ढिलो वसन्त चार्ज), दृश्य बाहिरी ग्यास चुहावट (SF6 दबाब 0.4 MPa भन्दा कम), र 20 प्रतिशत भन्दा बढी समय निर्दिष्टीकरणहरू पूरा गर्न असफल। साथै, यदि इन्सुलेशन प्रतिरोध 1000 megohms भन्दा तल खस्यो भने, डाइलेक्ट्रिक अखण्डता सम्झौता गरिएको छ। लुगाओ पावर कं, लिमिटेड 10,000 मेकानिकल अपरेसनहरू पछि वा 80 प्रतिशत भन्दा बढी सम्पर्क पहिरन देखाउँदा भविष्यवाणी गर्ने निदानले प्रमुख ओभरहाल सिफारिस गर्दछ। आंशिक डिस्चार्ज म्यापिङले विनाशकारी विफलता अघि आन्तरिक दोषहरू पनि पत्ता लगाउन सक्छ।

प्रश्न ३: किन SF6 हाई भोल्टेज सर्किट ब्रेकरहरू वातावरणीय चिन्ताको बाबजुद पनि व्यापक रूपमा प्रयोग गरिन्छ?

उत्तर: SF6 प्रभावशाली रहन्छ किनभने अन्य कुनै एकल ग्यासले यसको उच्च डाइलेक्ट्रिक शक्तिको संयोजनसँग मेल खाँदैन (एउटै दबाबमा हावाको 3x), उत्कृष्ट चाप शमन क्षमता, र थर्मल चालकता। 72.5kV भन्दा माथि भोल्टेजहरूको लागि, SF6 ले सबैभन्दा कम्प्याक्ट र भरपर्दो समाधान प्रदान गर्दछ। यद्यपि, उद्योगले उच्च ग्लोबल वार्मिङ सम्भाव्यता (GWP = 23,500) लाई सुधारिएको ग्याँस ह्यान्डलिङ अभ्यासहरू मार्फत सम्बोधन गरिरहेको छ: आधुनिक ब्रेकरहरूको चुहावट दर प्रति वर्ष 0.1 प्रतिशत भन्दा कम छ, र रिसाइक्लिंग कार्यक्रमहरूले जीवनको अन्त्यमा SF6 पुन: कब्जा गर्छ। यसबाहेक, नयाँ विकल्पहरू जस्तै g3 ग्यास (फ्लोरोनिट्रिल मिश्रण) ले समान कार्यसम्पादन कायम राख्दै GWP ९८ प्रतिशतले घटाउँछ। लुगाओ पावर कं, लिमिटेड अब वातावरणीय रूपमा संवेदनशील परियोजनाहरूका लागि g3 तयार हाई भोल्टेज सर्किट ब्रेकर प्रस्ताव गर्दछ, तर अवस्थित पूर्वाधारहरूको लागि, चुहावट निगरानीको साथ SF6 सबैभन्दा व्यावहारिक विकल्प रहन्छ।

प्रश्न 4: के एक उच्च भोल्टेज सर्किट ब्रेकर दैनिक लोड स्विच गर्न को लागी प्रयोग गर्न सकिन्छ, वा यो केवल दोष सुरक्षा को लागी हो?

उत्तर: हो, धेरै उच्च भोल्टेज सर्किट ब्रेकरहरू दैनिक लोड वर्तमान स्विचिङ (कक्षा C2 वा उच्च) को लागि मूल्याङ्कन गरिन्छ। यद्यपि, बारम्बार लोड स्विचिङले प्रत्येक खुला अपरेशनको समयमा आर्सिङबाट सम्पर्क बिग्रन्छ, त्यसैले दैनिक स्विचिङका लागि प्रयोग गरिने ब्रेकरहरू (जस्तै, क्यापेसिटर बैंक वा रिएक्टर स्विचिङ) लाई उच्च विद्युतीय सहनशीलता (वर्ग E2) र सम्भवतः ओभरभोल्टेजहरू सीमित गर्न पूर्व सम्मिलन प्रतिरोधकहरू आवश्यक पर्दछ। प्रति वर्ष हजारौं स्विचिङ अपरेसनहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि, भ्याकुम ब्रेकरहरू तिनीहरूको विस्तारित विद्युतीय जीवनको कारणले उत्कृष्ट छन्। हाम्रो कारखानाको VUB भ्याकुम हाई भोल्टेज सर्किट ब्रेकर विशेष गरी दैनिक 30,000 अपरेशनहरू स्विच गर्नको लागि डिजाइन गरिएको हो। सँधै ब्रेकरको ड्युटी क्लाससँग परामर्श लिनुहोस् र बारम्बार लोड स्विचिंगको लागि सामान्य उद्देश्यको फल्ट ब्रेकर प्रयोग नगर्नुहोस्, किनकि समयपूर्व सम्पर्क क्षरण हुनेछ।

प्रश्न 5: सबस्टेशनमा उच्च भोल्टेज सर्किट ब्रेकर म्यानुअल रूपमा सञ्चालन गर्नु अघि कुन सुरक्षा प्रक्रियाहरू पालना गर्नुपर्छ?

उत्तर: कुनै पनि म्यानुअल सञ्चालन गर्नु अघि, पाँच चरण सुरक्षा प्रोटोकल पालना गर्नुहोस्: 1) नियन्त्रण केन्द्रबाट एक स्विचिङ अर्डर प्राप्त गर्नुहोस् र SCADA मार्फत ब्रेकरको स्थिति प्रमाणित गर्नुहोस्। 2) स्थानीय नियन्त्रण सर्किटहरू सक्रिय गर्नुहोस् र स्प्रिङ चार्जिङ मोटरमा लकआउट ट्यागआउट लागू गर्नुहोस्। 3) भोल्टेज डिटेक्टरको साथ प्रमाणित गर्नुहोस् कि उच्च भोल्टेज सर्किट ब्रेकरको दुबै छेउ ऊर्जावान छ वा विच्छेदन स्विचहरू खुला छन्। ४) आर्क रेटेड PPE (cal/cm² सूट, फेस शिल्ड, र भोल्टेज मूल्याङ्कन गरिएको पन्जा) लगाउनुहोस्। 5) यदि ब्रेकरसँग म्यानुअल चार्जिङ ह्यान्डल छ भने, चाप विस्फोटबाट बच्नको लागि छेउमा उभिएर रिमोट म्यानुअल क्र्याङ्क प्रयोग गर्नुहोस्। इन्टरलकहरू बाइपास नगर्नुहोस् वा मेकानिकल प्रतिरोध देखाउने ब्रेकरलाई जबरजस्ती गर्ने प्रयास नगर्नुहोस्। लुगाओ पावर कं, लिमिटेड प्रत्येक उच्च भोल्टेज सर्किट ब्रेकर डेलिभरीको साथ एक विस्तृत सुरक्षा भिडियो प्रदान गर्दछ, त्यो अपरेटर सुरक्षा सर्वोपरि हो।

निष्कर्ष: हाम्रो उच्च भोल्टेज सर्किट ब्रेकरहरूको साथ तपाईंको ग्रिड लचिलोपनलाई बलियो बनाउनुहोस्

उच्च भोल्टेज सर्किट ब्रेकरहरू परिष्कृत चाप विलुप्त भौतिकीसँग उच्च गतिको मेकानिकल कार्य संयोजन गर्दै, विद्युतीय ग्रिडहरूको अग्रपंक्ति रक्षकहरू हुन्। कास्केडिङ ब्ल्याकआउटहरू रोक्नदेखि नवीकरणीय ऊर्जा एकीकरण सक्षम गर्न, तिनीहरूको भूमिकालाई अतिरंजित गर्न सकिँदैन। हामीले विस्तृत रूपमा, मूल्याङ्कन गरिएका प्यारामिटरहरूमा आधारित उचित चयन, नियमित समय र सम्पर्क प्रतिरोध परीक्षणहरू, र बुझाउने प्रविधिहरू आवश्यक अभ्यासहरू हुन्। लुगाओ पावर कं, लिमिटेड चार दशकदेखि उच्च भोल्टेज सर्किट ब्रेकरहरू इन्जिनियरिङ् र निर्माण गर्दै आएको छ, 50 देशहरूमा उपयोगिताहरू र उद्योगहरूमा 30,000 इकाइहरू प्रदान गर्दै। हाम्रो कारखानाले IEC र ANSI मापदण्ड अनुसार रोबोटिक वेल्डिङ, SF6 चुहावट परीक्षण 1e-6 mbarl/s मा, र पूर्ण असेम्बली कारखाना स्वीकृति परीक्षणहरू प्रयोग गर्दछ।

तपाइँको कार्यहरु लाई बाधा पुर्‍याउन ब्रेकर विफलताको लागि पर्खनुहोस्।आज हाम्रो प्राविधिक बिक्री टोलीलाई सम्पर्क गर्नुहोस्नि:शुल्क सबस्टेसन सुरक्षा अडिटको लागि। हामी तपाईंको गल्ती कर्तव्य आवश्यकताहरूको विश्लेषण गर्नेछौं, पूर्ण हाई भोल्टेज सर्किट ब्रेकर स्पेसिफिकेशन प्रदान गर्नेछौं, र हाम्रो स्मार्ट ब्रेकर निगरानी प्लेटफर्मको डेमो प्रस्ताव गर्नेछौं। प्रत्येक खरिदले साइट कमिसन र प्रशिक्षण प्याकेजमा एक वर्ष समावेश गर्दछ। लुगाओ पावर कं, लिमिटेडसँग सुरक्षा, विश्वसनीयता, र मनको शान्तिमा स्तरवृद्धि गर्नुहोस्। - पावर प्रणाली सुरक्षा मा आफ्नो साझेदार। समान स्थापनाहरूबाट उत्पादन सूची र केस स्टडीहरू प्राप्त गर्न सिधै हाम्रो वेबसाइट वा इमेल मार्फत तपाईंको उद्धरण अनुरोध गर्नुहोस्। सँगै, हामी तपाईंको ग्रिड सुरक्षित राख्नेछौं।
