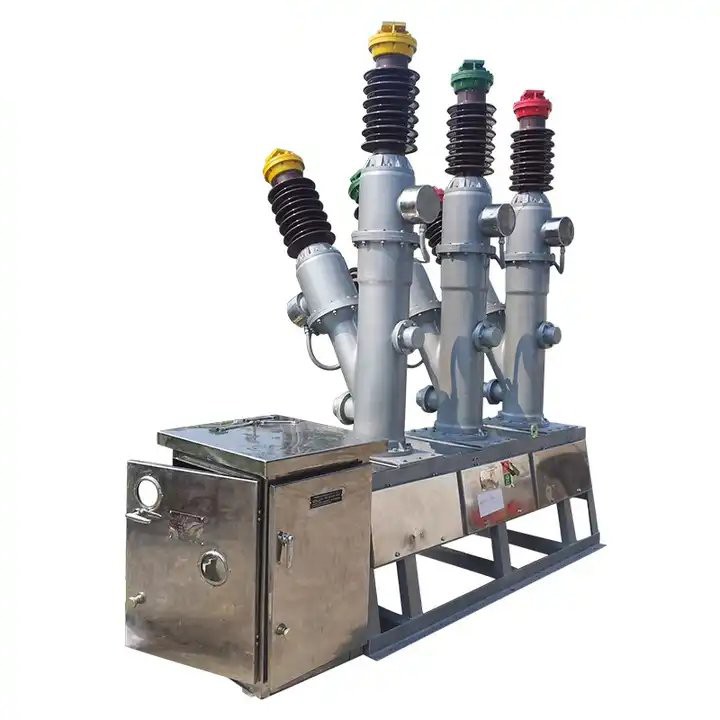

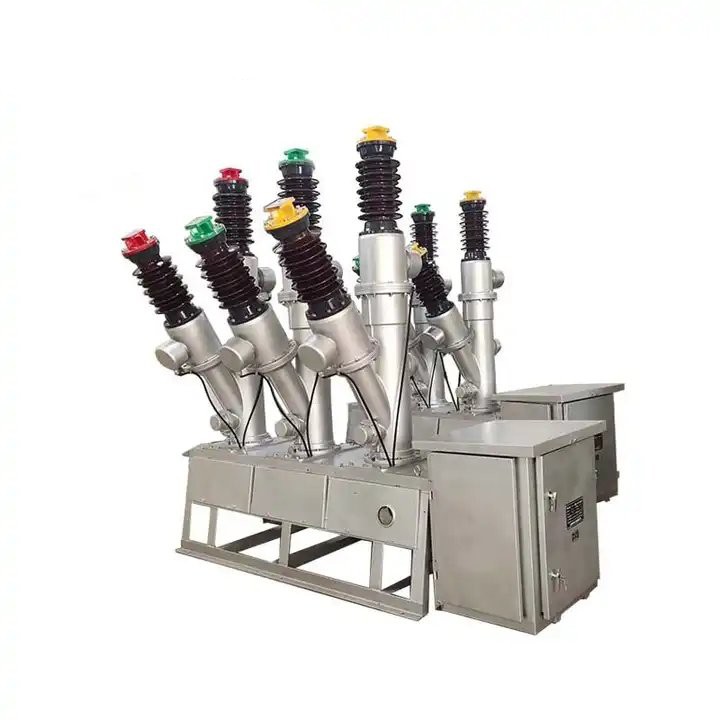

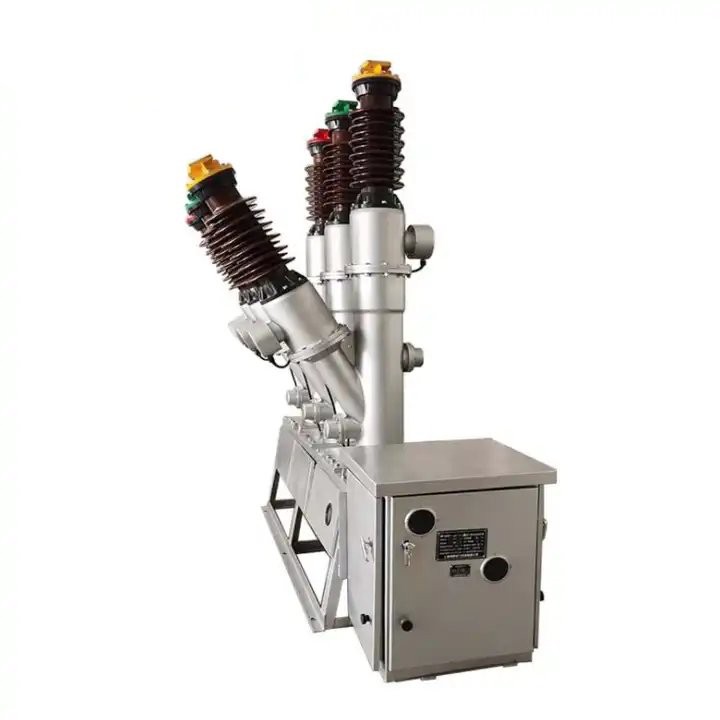

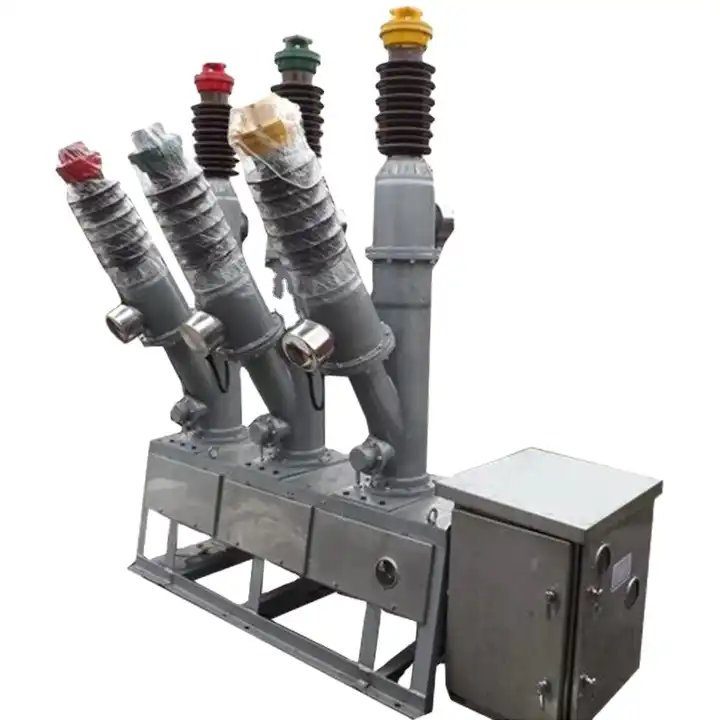

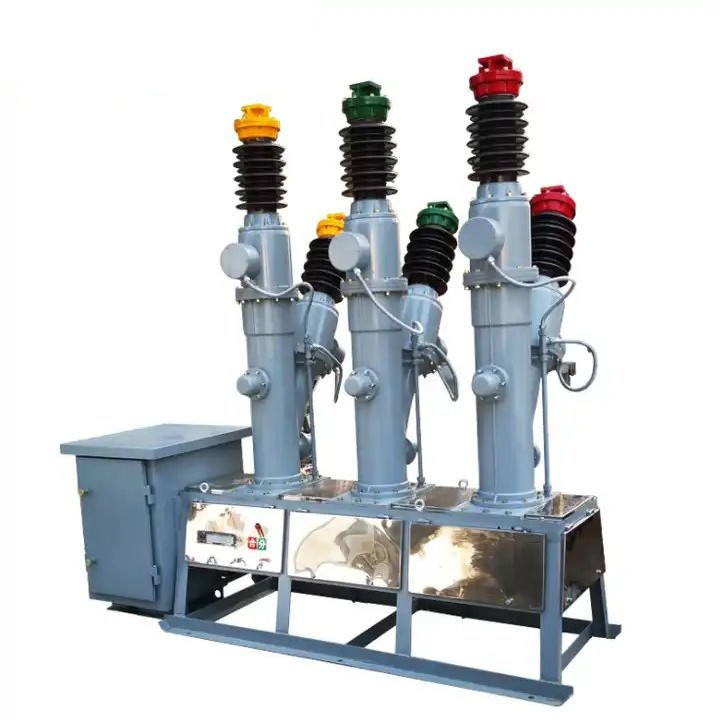

40.5KV उच्च भोल्टेज बाहिरी SF6 ग्यास सर्किट ब्रेकर

LiuGao एक समर्पित 40.5KV हाई भोल्टेज आउटडोर SF6 ग्यास सर्किट ब्रेकर निर्माताको रूपमा खडा छ, SF6 ग्यास सर्किट ब्रेकरले पूर्ण रूपमा संलग्न संरचनालाई पङ्क्तिबद्ध गर्दछ, र इन्सुलेशन कार्यसम्पादन सुनिश्चित गर्न सेकेन्डरी विन्डिङलाई इपोक्सी रेसिन कास्टिङ बडीमा बन्द गरिएको छ। LW8-40.5Y SF6 सर्किट ब्रेकरले 3000 अपरेशनहरू भन्दा बढी सेवा जीवनको साथ एक बलियो संयन्त्रको गर्व गर्दछ, दीर्घकालीन विश्वसनीयता सुनिश्चित गर्दछ। यसको सील प्रदर्शन भरपर्दो छ, आयातित सील रबर प्याडहरू प्रयोग गर्दै। गतिशील सिलले "V"-प्रकारको सील समावेश गर्दछ। एक वसन्त दबाव क्षतिपूर्ति संरचना संग, र एक सहकारी उद्यम द्वारा प्रदान माध्यमिक टर्मिनल बोर्ड, 1% भन्दा कम को वार्षिक हावा चुहावट दर सुनिश्चित गर्दछ। साथै, निर्मित वर्तमान ट्रान्सफर्मर एक पूर्ण संलग्न संरचना अपनाउछ, माध्यमिक घुमाउरो सिल गरिएको छ। इपोक्सी राल कास्टिङमा इष्टतम इन्सुलेशन प्रदर्शन सुनिश्चित गर्न।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Liugao 40.5KV उच्च भोल्टेज आउटडोर SF6 ग्यास सर्किट ब्रेकर आपूर्तिकर्ता हो।LW8-40.5 आउटडोर HV SF6 सर्किट ब्रेकर 35kV प्रसारण र वितरण प्रणालीहरूमा तीन-चरण AC 50Hz बाहिरी उच्च भोल्टेज विद्युतीय अनुप्रयोगहरूको लागि डिजाइन गरिएको छ। यसले नियन्त्रण र सुरक्षाको उद्देश्य पूरा गर्दछ र मापन र सुरक्षा कार्यहरूको लागि हालको ट्रान्सफर्मर समावेश गर्ने विकल्पको साथ, सम्पर्क ब्रेकरहरू र क्यापेसिटर बैंकहरू खोल्न र बन्द गर्नको लागि पनि प्रयोग गर्न सकिन्छ। सर्किट ब्रेकर CT14-प्रकारको स्प्रिङ अपरेटिङ मेकानिज्मसँग सुसज्जित छ, र यसले "AC उच्च भोल्टेज सर्किट ब्रेकरहरू" शीर्षकको राष्ट्रिय मानक GB1984-89 र अन्तर्राष्ट्रिय इलेक्ट्रोटेक्निकल आयोग मापदण्ड IEC56, प्रकाशनमा निर्दिष्ट गरिएको "उच्च- भोल्टेज एसी सर्किट ब्रेकर।"

40.5KV उच्च भोल्टेज बाहिरी SF6 ग्यास सर्किट ब्रेकर सञ्चालन वातावरण

1. उचाइ: 2500 भन्दा बढी; मिटर; पठार 4000 मिटर;

2. परिवेश तापमान: -30°C-+40°C (विशेष आवश्यकताहरू -40°C-+40°C);

3. सापेक्षिक आर्द्रता: दैनिक औसत 95% भन्दा बढी छैन, मासिक औसत 90% (25 डिग्री सेल्सियस) भन्दा बढी छैन;

4. हावा गति: 35m/s भन्दा बढी; प्रदूषण स्तर I हो; पोर्सिलेन स्लिभको क्रिपेज दूरी 1050mm (1320mm) हो (नाममात्र क्रीपेज दूरी 25mm/kV भन्दा कम छैन);

5. घाम: 0.1w/cm;

40.5KV उच्च भोल्टेज बाहिरी SF6 ग्यास सर्किट ब्रेकर विशिष्टता

नम्बर विवरण		प्राविधिक मापदण्डहरू
1	रेटेड भोल्टेज, kV	72.5			126	145	252
3	रेटेड फ्रिक्वेन्सी, Hz	५०/६०
4	मूल्याङ्कन गरिएको वर्तमान, ए	१६००~४०००					३१५० ~ ४०००
	1min पावर आवृत्ति भोल्टेज सामना	140		230		265	460
	बिजुली आवेग भोल्टेज सामना	325		550		650	1050
5	सर्ट-सर्किट ब्रेकिङ मूल्याङ्कन गरियो	२५~४०					४०~६३
	वर्तमान, केए
7	रेटेड सर्ट सर्किट ब्रेकिंग	६३~ १००					100~ 157.5
	वर्तमान (शिखर), kA
8	मूल्याङ्कन गरिएको छोटो अवधि, एस	3	3			3	3
	आउट-अफ-फेज ब्रेकिंग करेन्ट मूल्याङ्कन गरियो	10	10			10	10
	मूल्याङ्कन गरिएको केबल (लाइन) चार्ज	10	31.5			50	125
	धारा तोड्दै
	मूल्याङ्कन गरिएको ग्यास दबाव, एमपीए	०.४ ०.५				0.5	0.6
	सञ्चालन अनुक्रम	O-0.3s-CO- 180s-CO
	SF6 ग्यास रिसाव दर (प्रति वर्ष)	≤१%
14	धेरै जीन मध्ये पहिलो	1.5		1.55		1.5	1.3
	मुख्य लूप प्रतिरोध, μΩ	≤४०		≤४५		≤४५	≤50
	हीटर भोल्टेज	AC220
	नियन्त्रण सर्किट र सिग्नल सर्किट भोल्टेज	DC220, DC230
	मोटर भोल्टेज	DC220, DC230
