33KV MV HV मध्यम कम उच्च भोल्टेज इलेक्ट्रिक स्विचगियर

LiuGao एक व्यावसायिक बिक्री 33KV MV HV मध्यम कम उच्च भोल्टेज इलेक्ट्रिक स्विचगियर निर्माता हो। KYN 61-40.5 एयर इन्सुलेटेड हाई भोल्टेज स्विचगियर एक प्रकारको धातुले घेरिएको स्विचगियर हो, जसको मूल्याङ्कन गरिएको भोल्टेज 40.5kV छ। यसले धातु-बन्द उपकरणहरूको लागि GB3906-06 को राष्ट्रिय मानक पूरा गर्दछ। यसमा मुख्य रूपमा दुई भागहरू, बडी र स्वीचहरू हुन्छन्। - ह्यान्डकार्ट भ्याकुम सर्किट ब्रेकर सेट गर्नुहोस्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

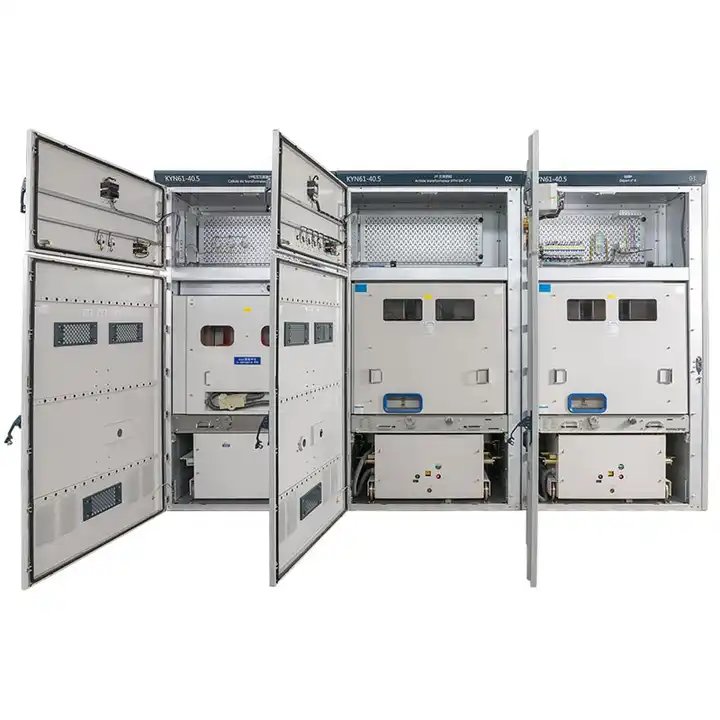

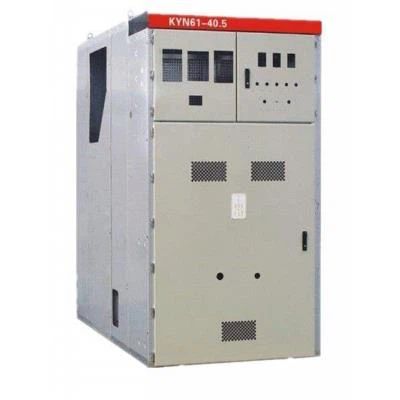

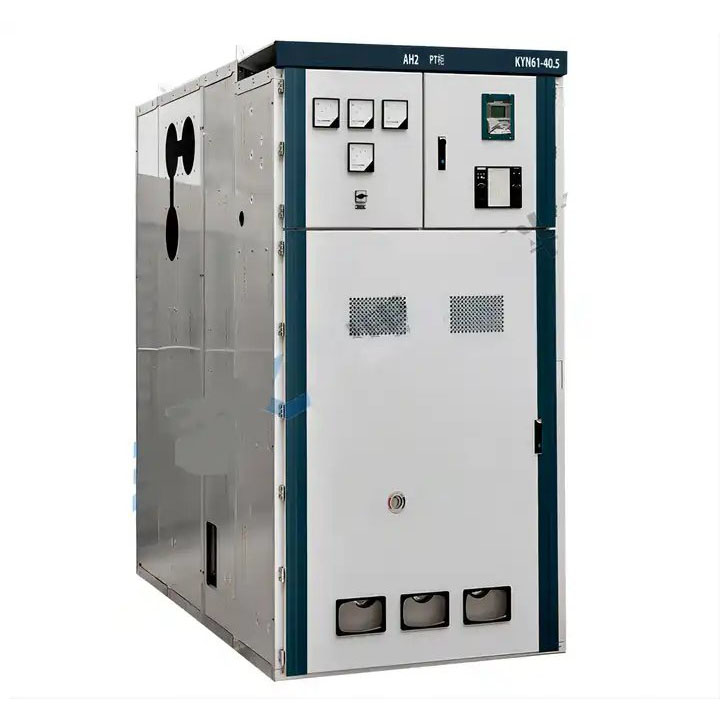

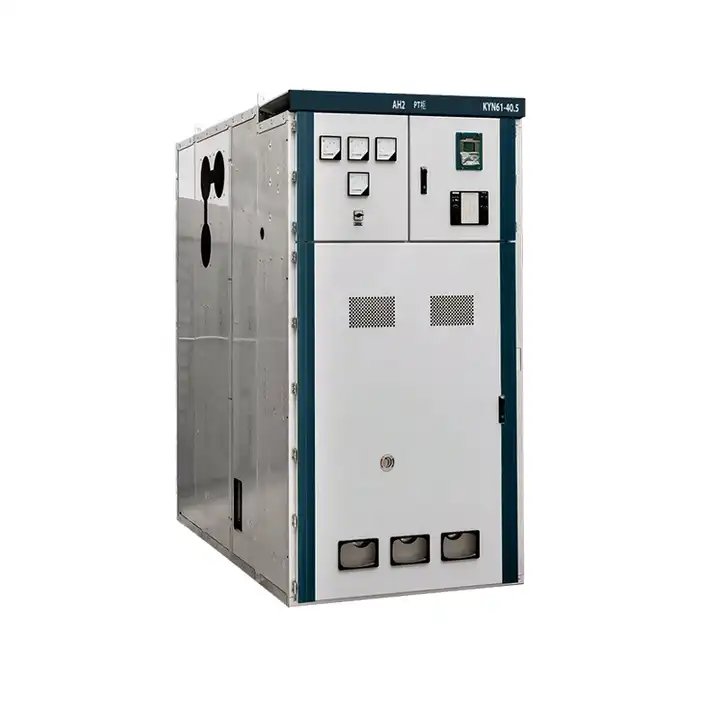

Liugao एक 33KV MV HV मध्यम कम उच्च भोल्टेज बिजुली स्विचगियर आपूर्तिकर्ता हो।KYN61-40.5, एक AC धातु-बंद स्विचगियर, एक व्यापक एयर इन्सुलेटेड HV स्विचगियर समाधान प्रस्तुत गर्दछ भित्री स्थापनाहरूको लागि बनाइएको। यो उच्च सुरक्षाको लागि विश्वव्यापी सुरक्षा सुनिश्चित गर्दछ। 40.5kV को मूल्याङ्कन भोल्टेज, धातु-बन्द उपकरणहरूको लागि राष्ट्रिय मानक GB3906-06 पूरा गर्दै।

यो उन्नत स्विचगियरमा दुई अभिन्न कम्पोनेन्टहरू छन्: स्विचगियर बडी र मध्य-सेट ह्यान्डकार्ट भ्याकुम सर्किट ब्रेकर। स्विचगियर बडी, चार स्वतन्त्र क्याबिनेटहरूमा विभाजित - भ्याकुम सर्किट ब्रेकर क्याबिनेट, केबल क्याबिनेट, र रिले गेज क्याबिनेट - लचिलोपन र बहुमुखी प्रतिभा प्रदान गर्दछ। विशेष रूपमा 50Hz को मूल्याङ्कन गरिएको फ्रिक्वेन्सीको साथ तीन-चरण एसी पावर प्रणालीहरूको लागि डिजाइन गरिएको, यसले विशेष रूपमा लगातार सञ्चालन हुने क्षेत्रहरूमा लाइनहरूलाई राम्रोसँग नियन्त्रण, सुरक्षा र निरीक्षण गर्दछ।

सुरक्षा, विश्वसनीयता, उत्पादकता, र दक्षताको प्रतिज्ञा गर्दै, यो धातु-बन्द स्विचगियर इनडोर स्थापनाहरूको लागि अनुकूलित गरिएको छ, मेटल क्ल्याडिङ र प्रत्यक्ष भागहरूको कम्पार्टमेन्टल आइसोलेसन सुविधा। यसको मोड्युलर डिजाइन दिएर, कुनै पनि अनुप्रयोगको लागि कम्पोनेन्ट चयन सहज रूपमा अनुकूलन योग्य छ। पहुँचलाई प्राथमिकतामा राखिएको छ, सबै डिब्बाहरू अगाडिबाट पहुँचयोग्य हुन डिजाइन गरिएको छ। स्थापना, सञ्चालन, र मर्मत कार्यहरू स्विच क्याबिनेटको अगाडिबाट सजिलैसँग गर्न सकिन्छ।

विशेष रूपमा प्रयोगकर्ता-अनुकूल, हाम्रो AC धातु-बन्द स्विचगियरले सजिलो मर्मत सुनिश्चित गर्दछ र विभिन्न औद्योगिक सुविधाहरू, पावर उत्पादन, र प्रसारण सुविधाहरूमा उपयुक्तता फेला पार्छ, यसको अनुकूलनता र विश्वसनीयता झल्काउँछ।

33KV MV HV मध्यम कम उच्च भोल्टेज इलेक्ट्रिक स्विचगियर सञ्चालन वातावरण

1. परिवेश तापमान: माथिल्लो सीमा + 40 ℃, र 24 घण्टा भित्र मापन गरिएको औसत मान 35 ℃, तल्लो सीमा - 10 ℃ भन्दा बढी हुँदैन।

2. उचाइ: समुद्र सतह माथि 1000m भन्दा बढी छैन।

3. सापेक्ष तापमान: दैनिक औसत मूल्य 95% भन्दा बढी हुँदैन, र मासिक औसत मूल्य 90% भन्दा बढी हुँदैन।

4. भूकम्पको तीव्रता: ≤ 8 डिग्री।

5. पानी स्टीम दबाब: दैनिक औसत मूल्य 2.2kpa भन्दा बढी हुँदैन, र मासिक औसत मूल्य 1.8kpa भन्दा बढी हुँदैन।

6. वरपरको वातावरण: आगो, विस्फोट, गम्भीर प्रदूषण, रासायनिक जंग र गम्भीर कम्पन बिना ठाउँहरू।

33KV MV HV मध्यम कम उच्च भोल्टेज इलेक्ट्रिक स्विचगियर विशिष्टता

वस्तु	एकाइ	प्यारामिटरहरू
तोकिएको भोल्टेज	KV	36	40.5
रेटेड आवृत्ति	Hz	50
मूल्याङ्कन गरिएको वर्तमान	A	६३० १२५० १६०० २००० २५०० ३१५०
शाखा बसबार रेटेड वर्तमान	A	६३० १२५० १६०० २००० २५०० ३१५०
मुख्य बसबार रेटेड वर्तमान	A	६३० १२५० १६०० २००० २५०० ३१५०
1 मिनेट पावर आवृत्ति भोल्टेज सामना	KV	70	95
लाइटनिङ आवेग भोल्टेज सामना	kV	170	185
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध (4s)	kA	१६/२०/२५/३१.५/४०
मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिङ करेन्ट (पीक)	kA	40/50/63/80/100
नियन्त्रण सर्किटको लागि रेटेड भोल्टेज	V	DC110, DC220, AC220
