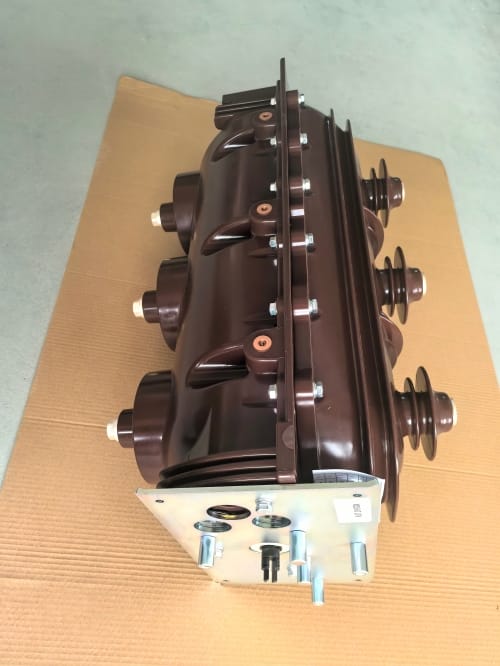

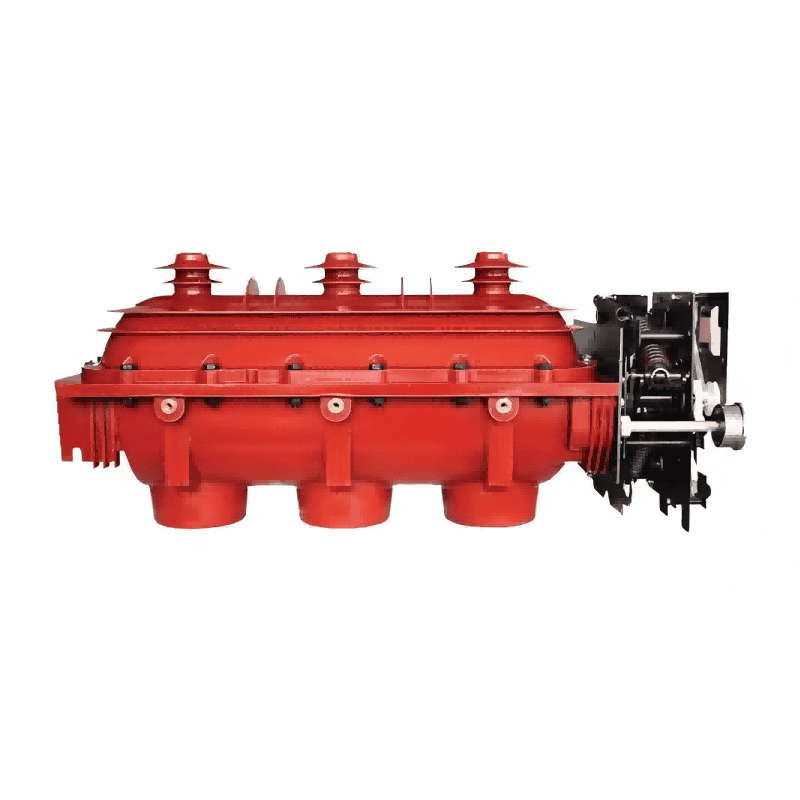

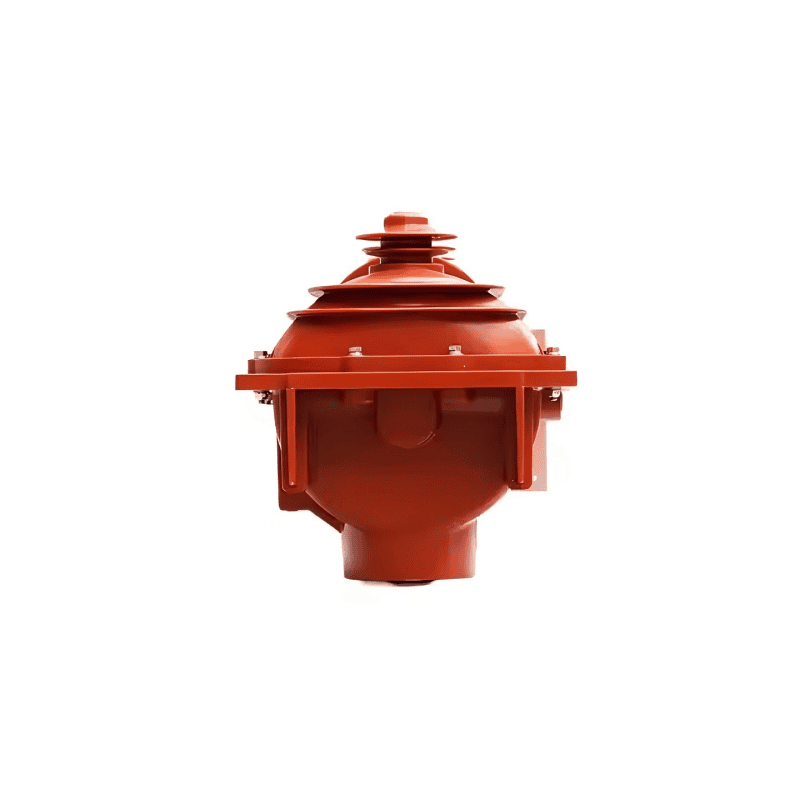

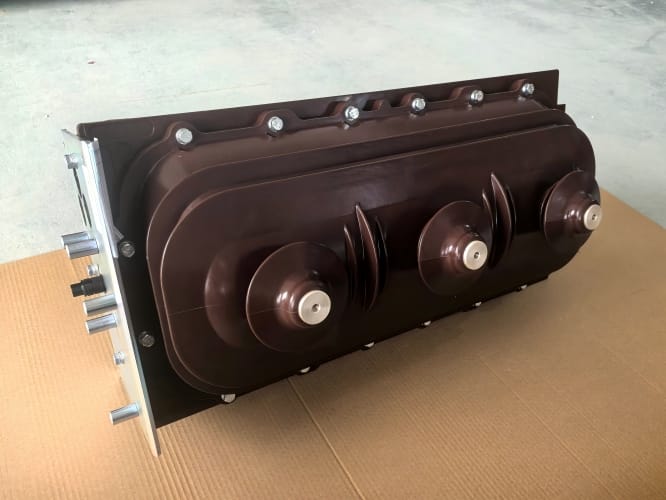

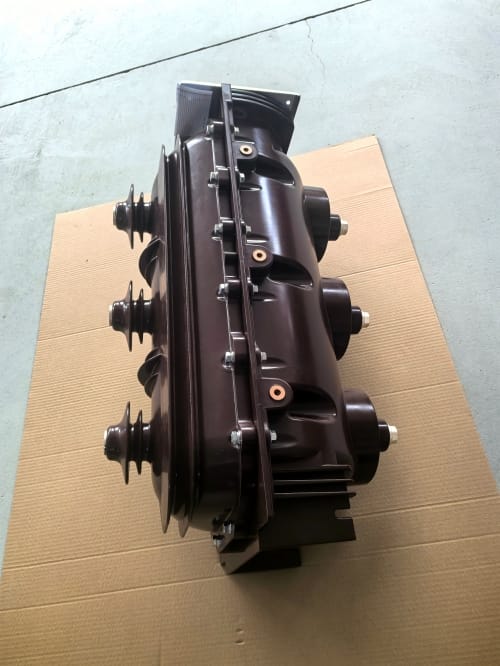

LGFLN36-24 24kV 630A उच्च भोल्टेज SF6 लोड स्विच

LUGAO को LGFLN36-24 लोड स्विच पावर प्रणालीहरूको सुरक्षाको लागि, समयमै प्रतिक्रिया र त्रुटिको घटनामा सुरक्षा सक्षम पार्ने महत्त्वपूर्ण उपकरण हो। आधुनिक पावर प्रणालीहरूमा लोड स्विचहरू व्यापक रूपमा प्रयोग गरिन्छ। LUGAO ले यी यन्त्रहरूलाई व्यावसायिक एसेम्बली लाइनमा निर्माण गर्छ, मासिक उत्पादनले विश्वभरका ग्राहकहरूको आवश्यकताहरू पूरा गर्ने सुनिश्चित गर्दै।

मोडेल:LGFLN36-24

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

LUGAO को SF6 लोड स्विचको कोर SF6 ग्यासको उत्कृष्ट इन्सुलेशन र आर्क-निभाउने गुणहरूमा निहित छ। SF6 ग्यासको उच्च भोल्टेज अन्तर्गत अत्यधिक उच्च इन्सुलेशन क्षमता छ। यसले सानो ब्रेक दूरी र थप कम्प्याक्ट समग्र उपकरण संरचनाको लागि अनुमति दिन्छ। जब स्विचले करेन्टलाई रोक्छ, चलिरहेको र स्थिर सम्पर्कहरू बीच एक चाप उत्पन्न हुन्छ। SF6 ग्यास चापको उच्च तापक्रममा सड्छ, कम फ्लोरिन यौगिकहरू उत्पादन गर्दछ। यी यौगिकहरूमा बलियो इलेक्ट्रोनेगेटिभ हुन्छ र चाँडै नि: शुल्क इलेक्ट्रोनहरू अवशोषित गर्न सक्छ नकारात्मक आयनहरू बनाउन। नकारात्मक आयनहरूको माइग्रेसन गति धेरै ढिलो छ, तिनीहरूलाई चाप ऊर्जा अवशोषित गर्न, वर्तमान शून्य पार गर्दा चाप चाँडै निभाउन, र द्रुत रूपमा डाइलेक्ट्रिक शक्ति पुनर्स्थापित गर्नमा अत्यन्त कुशल बनाउँछ। अपरेटिङ मेकानिजमले सामान्यतया वसन्त ऊर्जा भण्डारण संयन्त्र प्रयोग गर्दछ, जुन या त विद्युतीय वा म्यानुअल रूपमा सञ्चालन गर्न सकिन्छ, छिटो र भरपर्दो खोल्ने र बन्द गर्ने कार्यहरू सुनिश्चित गर्दै।

फाइदा र सुविधाहरू

उच्च सुरक्षा: सिल गरिएको ग्यास च्याम्बरमा राखिएका सम्पर्कहरूसँग पूर्ण रूपमा सिल गरिएको र इन्सुलेटेड निर्माणले बिजुली झटकाको जोखिमलाई पूर्ण रूपमा हटाउँछ। तीन-स्टेशन डिजाइनले भरपर्दो ग्राउन्डिङ प्रदान गर्दछ र सुरक्षित मर्मत सुनिश्चित गर्दछ। SF6 ग्यास गैर-विषाक्त र गैर-ज्वलनशील छ, सुरक्षित उपकरण सञ्चालन सुनिश्चित गर्दछ।

उच्च विश्वसनीयता र मर्मत-मुक्त: SF6 ग्यासको उत्कृष्ट चाप-निभाउने गुणहरूले सम्पर्क पहिरनलाई कम गर्छ र यसको विद्युतीय जीवन विस्तार गर्दछ। सिल गरिएको संरचनाले आन्तरिक कम्पोनेन्टहरूलाई बाह्य वातावरणीय प्रभावहरूबाट जोगाउँछ, यसलाई कठोर वातावरणको लागि उपयुक्त बनाउँछ।

कम्प्याक्ट स्ट्रक्चर र स्पेस सेभिङ: SF6 को उच्च इन्सुलेशन गुणहरूको कारणले गर्दा, यन्त्र समान भोल्टेज स्तरको एयर-इन्सुलेटेड स्विचगियर भन्दा धेरै सानो छ, यसले इनडोर स्विचयार्डहरू र बक्स-प्रकार सबस्टेशनहरू जस्तै अन्तरिक्ष-प्रतिबन्धित स्थानहरूको लागि आदर्श बनाउँछ।

वातावरणमैत्री र कम शोर: सञ्चालनको क्रममा, चाप सिल गरिएको ग्यास च्याम्बर भित्र निभाइन्छ, जसको परिणामस्वरूप कुनै विस्फोटक आवाज हुँदैन र केवल एक सानो अपरेटिङ मेकानिज्म आन्दोलन हुन्छ, परिणामस्वरूप अत्यन्त कम शोर स्तर हुन्छ।

प्राविधिक प्यारामिटरहरू

मूल्याङ्कन भोल्टेज: kV		24
मूल्याङ्कन गरिएको वर्तमान: ए		630
मूल्याङ्कन आवृत्ति: Hz		60
मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ करन्ट: kA		/
मूल्याङ्कन गरिएको सर्ट-सर्किट करेन्ट (शिखर): kA		/
मूल्याङ्कन गरिएको छोटो-सर्किट वर्तमान अवधिको सामना गर्दछ: s		1
मूल्याङ्कन गरिएको छोटो-समय वर्तमान (मुख्य सर्किट): kA		20
रेटेड शिखर वर्तमान (मुख्य सर्किट): kA		50
मूल्याङ्कन गरिएको छोटो-समय वर्तमान (ग्राउन्ड सर्किट): kA		17.3
मूल्याङ्कन गरिएको शिखर वर्तमान (भूमि सर्किट) को सामना गर्न को लागी: kA		43.3
रेटेड छोटो-समय पावर फ्रिक्वेन्सी भोल्टेज सामना	सुख्खा परीक्षण kV	65
	भिजेको परीक्षण kV	/
रेटेड बिजुली आवेग भोल्टेज सामना	सुख्खा परीक्षण kV	125
	भिजेको परीक्षण kV	/
मूल्याङ्कन गरिएको छोटो-समय पावर फ्रिक्वेन्सी प्रतिरोध भोल्टेज (खुला सर्किट)	सुख्खा परीक्षण kV	79
	भिजेको परीक्षण kV	/
रेटेड बिजुली आवेग भोल्टेज सामना (खुला सर्किट)	सुख्खा परीक्षण kV	145
	भिजेको परीक्षण kV	/
यान्त्रिक जीवन: समय		3000
सर्किट प्रतिरोध: μΩ		≦८०
मूल्याङ्कन गरिएको अपरेटिङ भोल्टेज: V/DC		220
बन्द गति/खोल्ने दूरी: m/s		≧३
बन्द हुने समय/खुल्ने समय: ms		/
पोल-टू-पोल एसिन्क्रोनी/पोल-टू-पोल एसिन्क्रोनी: ms		≦५
