भोल्टेज मूल्याङ्कनले रिंग मुख्य एकाइको प्रदर्शनलाई कसरी प्रभाव पार्छ?

भोल्टेज रेटिङ भनेको नेमप्लेटमा भएको विनिर्देश मात्र होइन; तिनीहरू को आधारशिला हुन्रिंग मुख्य एकाई(RMU) प्रदर्शन, सुरक्षा, र दीर्घायु। मध्यम भोल्टेज वितरण नेटवर्कहरूमा (सामान्यतया 6kV देखि 40.5kV), अनुपयुक्त भोल्टेज रेटिङको साथ RMU चयन गर्दा विनाशकारी इन्सुलेशन विफलता, अत्यधिक आंशिक डिस्चार्ज, र परिचालन अस्थिरता निम्त्याउँछ। Lugao Power Co., Ltd. मा, हाम्रो कारखानाले ग्रिड भोल्टेज प्रोफाइलहरू ठीकसँग मेल खाने रिङ मेन एकाइ समाधानहरू इन्जिनियर गरेको छ, जसले बसबारदेखि भ्याकुम इन्टरप्टरहरूसम्मको प्रत्येक कम्पोनेन्ट यसको इष्टतम विद्युतीय तनाव विन्डो भित्र काम गर्छ भन्ने सुनिश्चित गर्दछ। यो लेखले किन भोल्टेज मूल्याङ्कनले डाइइलेक्ट्रिक शक्ति, लोड-ब्रेक क्षमता, र गल्ती सहिष्णुता निर्धारण गर्छ भनेर बताउँछ।


उपयोगिता प्रबन्धकहरू र औद्योगिक सुविधा इन्जिनियरहरूका लागि, प्रणाली नाममात्र भोल्टेज र RMU प्रतिरोध क्षमताहरू बीचको सम्बन्ध बुझ्नले महँगो डाउनटाइम रोक्छ। 24kV प्रणालीमा लागू गरिएको 12kV को लागि डिजाइन गरिएको रिङ मेन युनिटले दोब्बर अभिप्रेत विद्युतीय क्षेत्रको तनाव अनुभव गर्नेछ, इन्सुलेशन वृद्धावस्थालाई गति दिन्छ र चरण-देखि-चरण आर्सिङको जोखिम बढाउँछ। यसको विपरित, कम भोल्टेज नेटवर्कको लागि एक RMU ओभर स्पेसिङले पूँजी व्यय बर्बाद गर्दछ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। IEC 62271-200 र GB/T 3906 मापदण्डहरू अनुरूप प्रमाणित भोल्टेज मूल्याङ्कनहरूसँग अनुकूलन योग्य RMUs बनाउँछ। यो व्यापक गाइडले भोल्टेज मूल्याङ्कनहरूले हाम्रो इन-हाउस परीक्षण डेटा र फिल्ड अनुभवद्वारा समर्थित प्रत्येक कार्यसम्पादन प्यारामिटरलाई कसरी प्रभाव पार्छ भनी व्याख्या गर्छ।

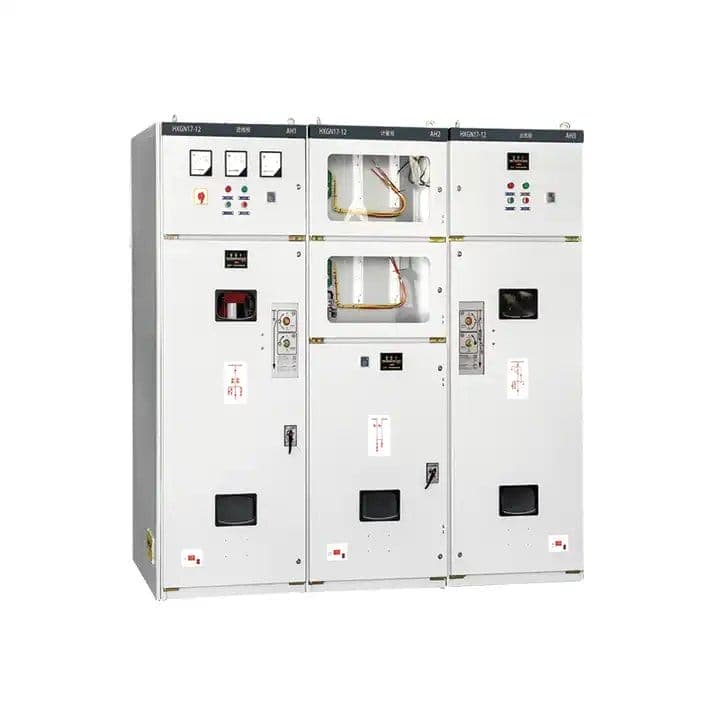

RUM Indoor High Voltage SF6 Gas Insulated Switchgear



निर्देशिका


किन भोल्टेज मूल्याङ्कन रिंग मुख्य एकाइमा डाइलेक्ट्रिक शक्ति र इन्सुलेशन समन्वय निर्धारण गर्दछ

कुनै पनि रिङ मेन एकाइको डाइलेक्ट्रिक प्रदर्शन मौलिक रूपमा यसको मूल्याङ्कन भोल्टेज स्तरसँग जोडिएको छ। भोल्टेज मूल्याङ्कनले विद्युतीय क्लियरेन्स, क्रिपेज दूरी, र इन्सुलेट गर्ने माध्यमको प्रकार (SF6, ठोस इपोक्सी, वा सुख्खा हावा) लाई प्रभाव पार्छ। Lugao Power Co.,Ltd. को रिङ मेन युनिटको लागि, हाम्रो कारखानाले प्रत्येक RMU लाई निर्दिष्ट पावर फ्रिक्वेन्सी विसस्टेन्ड भोल्टेज र लाइटनिङ इम्पल्स विसस्टेन्ड भोल्टेजको साथ डिजाइन गर्छ जुन प्रणालीको अधिकतम अपरेटिङ भोल्टेजसँग प्रत्यक्ष सम्बन्ध हुन्छ। भोल्टेज मूल्याङ्कनहरूले इन्सुलेशन थ्रेसहोल्डहरू कसरी सेट गर्छ भन्ने विस्तृत विच्छेद तल छ।

  • आधारभूत इन्सुलेशन स्तर (BIL):12kV RMU को लागि, मानक बिजुली आवेग प्रतिरोध भोल्टेज 75kV शिखर हो। 24kV एकाइको लागि, BIL 125kV मा बढ्छ। यो 66% वृद्धिले ठूलो चरण स्पेसिङ र बलियो ठोस इन्सुलेशन बाधाहरूको माग गर्दछ।
  • आंशिक डिस्चार्ज इन्सेप्सन भोल्टेज (PDIV):उच्च भोल्टेज मूल्याङ्कनले आंशिक रूपमा डिस्चार्ज जोखिम बढाउँछ। हाम्रो कारखानाले PDIV 10pC भन्दा कम रहेको सुनिश्चित गर्न 1.5x मूल्याङ्कन गरिएको भोल्टेजमा प्रत्येक रिंग मुख्य एकाइको परीक्षण गर्दछ। 36kV मा, PD नियन्त्रणलाई ट्रिपल-लेयर इपोक्सी कास्टिङ चाहिन्छ।
  • क्लियरेन्स र क्रीपेज:IEC 62271-1 ले 12kV को लागि न्यूनतम 60mm तर 24kV को लागि 120mm को न्यूनतम क्लियरेन्स अनिवार्य गर्दछ। हाम्रो रिंग मेन युनिट डिजाइनहरूले मापदण्डहरू पार गर्दा आवश्यक क्लियरेन्सहरू कम गर्न अनुकूलित भ्याकुम कास्टिङ समावेश गर्दछ।
  • SF6 दबाब निर्भरता:ग्यास-इन्सुलेटेड RMU हरूका लागि, उच्च भोल्टेज मूल्याङ्कनहरूलाई डाइलेक्ट्रिक कठोरता कायम राख्न SF6 ग्यास घनत्व (12kV को लागि 0.25 MPa बनाम 40.5kV को लागि 0.45 MPa) आवश्यक हुन्छ। लुगाओ पावर कं, लिमिटेड लीक-प्रूफ वेल्डेड स्टेनलेस स्टील ट्यांकहरू प्रयोग गर्दछ।

हाम्रो कारखानाले 500+ RMU स्थापनाहरूबाट परीक्षण परिणामहरू संकलन गरेको छ। निम्न तालिकाले भोल्टेज मूल्याङ्कन र मुख्य इन्सुलेशन प्यारामिटरहरू बीचको प्रत्यक्ष सम्बन्धलाई चित्रण गर्दछ।लुगाओ पावर कं, लिमिटेडरिंग मुख्य एकाइ श्रृंखला।

मूल्याङ्कन भोल्टेज (kV) पावर फ्रिक्वेन्सी प्रतिरोध (kV/1min) लाइटनिङ इम्पल्स (kV शिखर) न्यूनतम क्रीपेज दूरी (मिमी/केभी) PDIV स्तर (pC)
12 28 75 20 <5
24 50 125 25 <8
36 70 170 31 <१०
40.5 95 185 35 <12

सही भोल्टेज मूल्याङ्कन छनौट वैकल्पिक छैन। जब रिङ मेन युनिटले यसको डिजाइन भोल्टेज भन्दा माथि काम गर्छ, विद्युतीय रूखिङ दुई वर्ष भित्र सुरु हुन्छ। हाम्रो कारखानाले सँधै नेटवर्कको अधिकतम अपरेटिङ भोल्टेजको बराबर वा १०% उच्च मूल्याङ्कन भोल्टेज भएको RMU निर्दिष्ट गर्न सिफारिस गर्छ। लुगाओ पावर कं, लिमिटेड 6kV देखि 40.5kV सम्म अनुकूलित RMUs प्रस्ताव गर्दछ, प्रत्येक हाम्रो प्रमाणित उच्च भोल्टेज प्रयोगशालामा डाइलेक्ट्रिक प्रकार परीक्षण मार्फत मान्य।


कसरी भोल्टेज मूल्याङ्कनले लोड ब्रेक स्विचिङ र सर्ट-सर्किट बनाउने क्षमतालाई प्रत्यक्ष रूपमा असर गर्छ

रिङ मेन युनिटको लोड ब्रेक स्विचिङ कार्यसम्पादन र सर्ट-सर्किट बनाउने क्षमता स्थिर हुँदैन। तिनीहरू मूल्याङ्कन भोल्टेजको साथ मापन गर्छन्। दिइएको भौतिक सम्पर्क डिजाइनको लागि, भोल्टेज मूल्याङ्कन बढाउँदा स्विचिङ सञ्चालनको समयमा चाप ऊर्जा बढ्छ। लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना इन्जिनियरहरू। भोल्टेज र वर्तमान दुवैलाई एकैसाथ विचार गर्ने सम्पर्क ज्यामितिहरूसँग हाम्रो रिङ मुख्य एकाइ डिजाइन गर्नुहोस्। यहाँ कसरी भोल्टेज मूल्याङ्कनले गतिशील प्रदर्शनलाई प्रभाव पार्छ।

  • आर्क विलुप्त क्षमता:12kV मा, लोड ब्रेक स्विचले प्रति मिमी लगभग 250V को चाप बुझाउनु पर्छ। 24kV मा, चाप भोल्टेज दोब्बर हुन्छ, छिटो सम्पर्क विभाजन गति र सुधारिएको चाप चुट आवश्यक छ। हाम्रो RMU ले 40.5kV सम्म लगातार प्रदर्शनको लागि अक्षीय चुम्बकीय क्षेत्र भ्याकुम अवरोधकहरू प्रयोग गर्दछ।
  • निर्माण क्षमता (उच्च वर्तमान):IEC मापदण्डहरूले रिङ मेन युनिटले मूल्याङ्कन गरिएको सर्ट-सर्किट करन्टको 2.5 गुणासम्मको करेन्टको सामना गर्न आवश्यक छ। जे होस्, उच्च प्रणाली भोल्टेजहरूले स्वीकार्य निर्माण प्रवाहलाई कम गर्दछ जबसम्म सम्पर्कको दबाव बढ्दैन। लुगाओ पावर कं, लिमिटेड 40.5kV/1250A रेटिङहरूमा पनि कम सम्पर्क प्रतिरोध कायम राख्ने सिल्भर-टंगस्टन सम्पर्कहरू प्रयोग गर्दछ।
  • ओभरभोल्टेजहरू स्विच गर्दै:प्रेरक वा क्यापेसिटिभ लोडहरू स्विच गर्दा, उच्च भोल्टेज RMUs ले अधिक गम्भीर reignition overvoltages उत्पन्न गर्दछ। हाम्रो कारखानाले 24kV भन्दा माथिको सञ्जालहरूको लागि RC स्नबर्स वा सर्ज अरेस्टर्सले हाम्रो रिङ मेन युनिटलाई सुसज्जित गर्छ।
  • सम्पर्क क्षरण दर:लोड ब्रेक अपरेसनहरूको एउटै संख्याको लागि, एक 36kV RMU ले 12kV एकाइ भन्दा 40% छिटो सम्पर्कहरू इरोड गर्नेछ यदि ठीकसँग डिजाइन गरिएको छैन। हाम्रो कारखानाले क्षरणलाई कम गर्न CuCr50 सम्पर्क सामग्री प्रयोग गर्दछ, विद्युतीय जीवनलाई 10,000 सञ्चालनहरूमा विस्तार गर्दछ।

तल हाम्रो लुगाओ पावर कं, लिमिटेड कसरी देखाउने तुलनात्मक तालिका छ। Ring Main Unit श्रृंखलाले IEC 62271-100 आवश्यकताहरू पूरा गर्दा वा पार गर्दा भोल्टेज मूल्याङ्कनहरूमा प्रदर्शन कायम राख्छ।

प्यारामिटर 12kV RMU मोडेल LGM-12 24kV RMU मोडेल LGM-24 40.5kV RMU मोडेल LGM-40.5
मूल्याङ्कन गरिएको लोड ब्रेक वर्तमान (A) 630 630 630
सर्ट सर्किट बनाउने क्षमता (kA शिखर) 50 50 40
लोड ब्रेक अपरेशनहरूको संख्या (मूल्याङ्कन गरिएको) 200 150 100
सम्पर्क सामग्री प्रकार CuCr40 CuCr50 CuCr60

हाम्रो कारखानाले हाम्रो रिंग मेन युनिट परिवारमा 2000 भन्दा बढी लोड ब्रेक परीक्षणहरू प्रदर्शन गरेको छ। डेटाले पुष्टि गर्दछ कि अनुकूलित सम्पर्क डिजाइन संग, एक 40.5kV RMU ले 12kV एकाइ जस्तै स्विचिङ विश्वसनीयता हासिल गर्न सक्छ। लुगाओ पावर कं, लिमिटेड प्रत्येक भोल्टेज मूल्याङ्कनको लागि ग्यारेन्टी सर्ट-सर्किट बनाउने र तोड्ने क्षमताहरू प्रदान गर्दछ। पवन फार्म वा डेटा केन्द्रहरू जस्ता महत्वपूर्ण अनुप्रयोगहरूको लागि, हाम्रो कारखानाले अस्थायी ओभरभोल्टेजहरू समायोजन गर्न नाममात्र ग्रिड भोल्टेज माथि 15% सुरक्षा मार्जिन समावेश गर्ने भोल्टेज मूल्याङ्कन भएको RMU चयन गर्न सिफारिस गर्छ।


भोल्टेज मूल्याङ्कन बेमेल हुँदा के हुन्छ - रिंग मुख्य एकाइमा फिल्ड विफलता मोडहरू

हाम्रो कारखानाको सेवा टोलीबाट फिल्ड प्रमाणले देखाउँछ कि भोल्टेज मूल्याङ्कन बेमेल अनुचित स्थापना पछि रिंग मेन एकाइ विफलताको दोस्रो सबैभन्दा सामान्य कारण हो। जब 12kV को लागि मूल्याङ्कन गरिएको RMU 24kV प्रणालीमा जडान हुन्छ, परिणामहरू एक अनुमानित विफलता प्रगति पछ्याउँछन्। यी विफलता मोडहरू बुझ्न ईन्जिनियरहरूलाई सुरुबाट सही रूपमा निर्दिष्ट गर्न मद्दत गर्दछ। लुगाओ पावर कं, लिमिटेड विश्वव्यापी रूपमा 150 भन्दा बढी बेमेल केसहरू दस्तावेज गरिएको छ।

  • डाइलेक्ट्रिक ब्रेकडाउन (फेज टु ग्राउन्ड):विद्युतीय क्षेत्रको तनाव दोब्बर हुन्छ, इन्सुलेशनको डाइलेक्ट्रिक शक्ति भन्दा बढि। 6-12 महिना भित्र, कार्बनाइज्ड ट्र्याकिङ epoxy इन्सुलेटरहरूमा देखा पर्दछ। हाम्रो कारखानाले RMU बुशिङ फ्ल्याशओभरहरू देखेको छ जसको परिणामस्वरूप पूर्ण स्विचगियर प्रतिस्थापन भयो।
  • आन्तरिक आर्किङ दोष:ओभरभोल्टेजले ग्यास डिब्बा भित्र अवशिष्ट हावाको आयनीकरण गर्दछ। यदि मूल्याङ्कन भोल्टेज 30% भन्दा बढी छ भने SF6 इन्सुलेटेड RMU हरूले पनि डाइलेक्ट्रिक क्षमता गुमाउँछन्। हाम्रो कारखानाको फोरेन्सिक विश्लेषणले बेमेल एकाइहरूमा चाप गल्तीहरूबाट पग्लिएको तामाको स्प्याटर पत्ता लगायो।
  • VT/PTs को समयपूर्व बुढ्यौली:कम मूल्याङ्कनका लागि डिजाइन गरिएको भोल्टेज ट्रान्सफर्मरहरू चुम्बकीय रूपमा संतृप्त हुन्छन्, अत्यधिक उत्तेजना प्रवाह र ओभरहेटिंग चित्रण गर्दछ। यसले माध्यमिक इन्सुलेशन विफलता निम्त्याउँछ। एउटा अवस्थामा, 12kV RMU को PT 8 महिना पछि 20kV प्रणालीमा विस्फोट भयो।
  • भ्याकुम अवरोधक ढाल क्षति:उच्च भोल्टेज ढाँचाहरूले वाष्प ढालमा आयन बमबारीलाई गति दिन्छ, भ्याकुम अखण्डता घटाउँछ। हाम्रो कारखानाले 24kV मा प्रयोग गरिएको 12kV अवरोधक 30,000 को सट्टा 2000 सञ्चालन भित्र भ्याकुम हराएको पत्ता लगायो।
  • नियन्त्रण सर्किट मुद्दाहरू:क्यापेसिटिव डिभाइडरहरू र इलेक्ट्रोनिक भोल्टेज सेन्सरहरूले सुरक्षा रिलेहरूको लागि गलत संकेतहरू उत्पादन गर्छन्, जसले गर्दा उपद्रव ट्रिपिङ वा यात्रा गर्न असफल हुन्छ। लुगाओ पावर कं, लिमिटेड RMU को रेटिङसँग मिल्दो भोल्टेज सेन्सरहरूलाई सल्लाह दिन्छ।

जोखिम मापन गर्नको लागि, हाम्रो कारखानाले 1.2x, 1.5x, र 2.0x मूल्याङ्कन भोल्टेजमा रिंग मेन युनिट नमूनाहरूमा द्रुत वृद्धावस्था परीक्षणहरू प्रदर्शन गर्यो। नतिजाहरू तल संक्षेप गरिएका छन्।

ओभरभोल्टेज कारक (मूल्याङ्कन गरिएको धेरै) आंशिक डिस्चार्ज स्थापनाको समय (घण्टा) सामान्य असफलता मोड १ वर्ष भित्र फ्ल्याशओभरको सम्भावना
१.० (नाममात्र) >50000 सामान्य जीवन अन्तर्गत कुनै पनि छैन <०.१%
1.2 8000 ठोस इन्सुलेशनमा ट्र्याकिंग १५%
1.5 800 चरण-देखि-चरण चाप ७०%
2.0 24 तत्काल बुशिंग फ्ल्याशओभर ९९%

हाम्रो कारखानाले रिङ मेन एकाइ छनोट गर्नु अघि सामान्य र आकस्मिक दुवै अवस्थामा प्रणालीको अधिकतम भोल्टेज प्रमाणित गर्न सिफारिस गर्छ। लुगाओले साइटमा भोल्टेज अडिटहरू प्रदान गर्दछ र भोल्टेज फुल्ने सम्भावना भएका नेटवर्कहरूको लागि परिष्कृत इन्सुलेशनको साथ RMU हरू आपूर्ति गर्न सक्छ। नेमप्लेट भोल्टेजमा मात्र भर नपर्नुहोस्; सधैं निर्माताबाट डाइलेक्ट्रिक परीक्षण रिपोर्टहरू अनुरोध गर्नुहोस्।


तपाईंको नेटवर्कको लागि सही रिंग मुख्य एकाइ भोल्टेज मूल्याङ्कन कसरी चयन गर्ने

रिंग मुख्य एकाइको लागि इष्टतम भोल्टेज मूल्याङ्कन चयन गर्न ग्रिडको नाममात्र भोल्टेज, अधिकतम निरन्तर सञ्चालन भोल्टेज, क्षणिक ओभरभोल्टेज स्तरहरू, र उचाइको विश्लेषण आवश्यक छ। लुगाओमा रहेको हाम्रो कारखानाले व्यवस्थित छनोट प्रक्रिया विकसित गरेको छ जसले RMU ले ३०+ वर्षसम्म प्रदर्शन गर्छ भन्ने सुनिश्चित गर्दछ। तल हामी हाम्रा पावर सिस्टम इन्जिनियरहरू द्वारा प्रयोग गरिएको चरण-दर-चरण विधिको रूपरेखा दिन्छौं।

  • चरण 1: प्रणालीको उच्चतम भोल्टेज (उम) निर्धारण गर्नुहोस्।10kV नाममात्र प्रणालीको लागि, Um सामान्यतया 12kV हुन्छ। 20kV नाममात्रको लागि, उम 24kV हो। RMU को लागि सधैं आधारभूत भोल्टेज मूल्याङ्कनको रूपमा Um प्रयोग गर्नुहोस्।
  • चरण 2: उचाइ derating को लागी खाता।1000 मिटर माथि, हावा इन्सुलेशन कमजोर हुन्छ। १००० मिटर भन्दा माथिको प्रत्येक १०० मिटरको लागि, भोल्टेज मूल्याङ्कन क्षमता १% ले घटाउनुहोस्। हाम्रो कारखानाले 4000m सम्मको उचाइ-सही RMUs प्रदान गर्दछ।
  • चरण 3: बिजुली ओभरभोल्टेज गम्भीरता मूल्याङ्कन गर्नुहोस्।उच्च isokeraunic स्तर (>30 गर्जन दिन/वर्ष) भएका क्षेत्रहरूमा उच्च BIL भएको RMU आवश्यक छ। लुगाओ पावर कं, लिमिटेड बाह्य वृद्धि बन्दकर्ता संग प्रबलित इन्सुलेशन प्रदान गर्दछ।
  • चरण 4: भविष्यको नेटवर्क अपग्रेडहरू विचार गर्नुहोस्।यदि वितरण सञ्जाल १० वर्षभित्र १२kV बाट २४kV मा स्तरवृद्धि गर्न सकिन्छ भने, हाम्रो कारखानाले २४kV RMU खरिद गर्न तर सुरुमा १२kV मा सञ्चालन गर्न सिफारिस गर्छ। यसले भविष्यको लगानीको प्रमाण दिन्छ।
  • चरण 5: सर्ट-सर्किट स्तर अनुकूलता जाँच गर्नुहोस्।उच्च भोल्टेज RMU हरूमा सामान्यतया एउटै भौतिक आकारको लागि कम सर्ट-सर्किट वर्तमान मूल्याङ्कनहरू हुन्छन्। RMU को मूल्याङ्कन गरिएको छोटो-समय वर्तमान (1s) ले प्रणालीको गल्ती स्तर नाघ्यो भनेर प्रमाणित गर्नुहोस्।

हाम्रो कारखानाले हाम्रो रिङ मेन युनिट उत्पादन लाइनको लागि मानक भोल्टेज रेटिङ म्याट्रिक्स उत्पादन गर्छ। द्रुत चयनको लागि तलको तालिकामा हेर्नुहोस्।

प्रणाली नाममात्र भोल्टेज (kV) सिफारिस गरिएको RMU रेटेड भोल्टेज (kV) लाइटनिङ इम्पल्स विथस्ट्यान्ड (kV) लुगाओ पावर कं, लिमिटेड बाट टिप्पणी।
6 7.2 वा 12 60 वा 75 12kV ले भविष्यको राम्रो प्रमाणीकरण प्रदान गर्दछ
10 12 75 मानक शहरी वितरण
15 17.5 वा 24 95 वा 125 बिजुली बारम्बार छ भने 24kV छनोट गर्नुहोस्
20 24 125 सबैभन्दा सामान्य औद्योगिक RMU मूल्याङ्कन
35 40.5 185 भारी सबस्टेशनहरू र हावा फार्महरूको लागि

हाम्रो कारखानासँग एक समर्पित एप्लिकेसन इन्जिनियरिङ् टोली छ जसले कुनै पनि रिङ मेन युनिटको लागि भोल्टेज मूल्याङ्कन चयनमा सहयोग गर्न सक्छ। लुगाओ पावर कं, लिमिटेड गैर-मानक ग्रिड भोल्टेजहरूसँग मेल खाने अनुकूलन नेमप्लेट मूल्याङ्कनहरू पनि प्रदान गर्दछ। तपाईको RMU खरिदलाई अन्तिम रूप दिनु अघि सधैँ भोल्टेज प्रतिरोध परीक्षण प्रमाणपत्र अनुरोध गर्नुहोस्। हाम्रो कारखानाले प्रत्येक RMU ढुवानीमा 100% नियमित डाइलेक्ट्रिक परीक्षण गर्दछ।


Lugao Power Co., Ltd बाट सारांश र कार्ययोग्य दिशानिर्देशहरू।

भोल्टेज मूल्याङ्कनहरू रिङ मेन युनिटको कार्यसम्पादनलाई प्रभाव पार्ने सबैभन्दा महत्त्वपूर्ण विद्युतीय प्यारामिटर हुन्। इन्सुलेशन समन्वयदेखि लोड ब्रेक स्विचिङ र दीर्घकालीन विश्वसनीयतासम्म, सही भोल्टेज मूल्याङ्कनले सुरक्षा सुनिश्चित गर्छ, स्वामित्वको कुल लागत घटाउँछ, र अनियोजित आउटेजहरूलाई रोक्छ। हाम्रो कारखानाले ईन्जिनियरहरू र खरिद विशेषज्ञहरूका लागि पाँच प्रमुख टेकवेहरू संक्षेप गरेको छ।

  • सधैँ RMU रेटेड भोल्टेजलाई प्रणालीको उच्चतम भोल्टेज (उम) सँग मिलाउनुहोस्, नाममात्र भोल्टेज मात्र होइन।
  • बारम्बार बिजुली वा स्विचिङ सर्जहरू भएका नेटवर्कहरूको लागि, न्यूनतम आवश्यक भन्दा 20% उच्च BIL भएको रिङ मेन एकाइ निर्दिष्ट गर्नुहोस्।
  • यसको मूल्याङ्कन भोल्टेजको 95% भन्दा माथिको RMU लाई निरन्तर रूपमा सञ्चालन नगर्नुहोस्; आंशिक डिस्चार्ज यस थ्रेसहोल्ड भन्दा बाहिर नाटकीय रूपमा छिटो हुन्छ।
  • उचाइ, प्रदूषण स्तर, र परिवेशको तापक्रमले डाइलेक्ट्रिक कार्यसम्पादनलाई पनि असर गर्छ - लुगाओ पावर कं, लिमिटेडलाई परामर्श गर्नुहोस्। derating curves को लागी।
  • स्थापना गर्नु अघि RMU को भोल्टेज प्रतिरोध क्षमताहरू प्रमाणित गर्न कारखानाको साक्षी डाइलेक्ट्रिक परीक्षणहरूमा लगानी गर्नुहोस्।

हाम्रो कारखानाको रिङ मेन एकाइ दायरा 6kV देखि 40.5kV भोल्टेज मूल्याङ्कन समावेश गर्दछ, प्रत्येक प्रकार-परीक्षण अन्तर्राष्ट्रिय मापदण्ड अनुसार। Lugao Power Co., Ltd. छनोट गरेर, तपाईंले नेटवर्क अपटाइम अधिकतम गर्ने ईन्जिनियर गरिएका समाधानहरूमा पहुँच प्राप्त गर्नुहुन्छ।आज हाम्रो कारखाना सम्पर्क गर्नुहोस्भोल्टेज अनुकूलता मूल्याङ्कनको लागि र तपाइँको विशेष परियोजनाको लागि अनुकूलित RMU डाटाशीट प्राप्त गर्नुहोस्।


बारम्बार सोधिने प्रश्नहरू (FAQ)

1. रिङ मेन युनिटको भोल्टेज रेटिङले यसको इन्सुलेशन समन्वयलाई कसरी असर गर्छ?

भोल्टेज रेटिङले सीधै आधारभूत इन्सुलेशन स्तर (BIL), क्रीपेज दूरीहरू, र RMU भित्रको क्लियरेन्सहरू निर्धारण गर्दछ। उच्च भोल्टेज मूल्याङ्कनलाई पावर फ्रिक्वेन्सी र बिजुली आवेग ओभरभोल्टेजहरू सामना गर्न बाक्लो ठोस इन्सुलेशन, ठूलो चरण स्पेसिङ, र उच्च SF6 ग्यास दबाब चाहिन्छ। उदाहरण को लागी, लुगाओ पावर कं, लिमिटेड मा हाम्रो कारखाना। 75kV BIL सँग 12kV RMUs डिजाइन गर्छ, जबकि 40.5kV RMUs लाई 185kV BIL चाहिन्छ। भोल्टेज मूल्याङ्कनसँग मेल खाने उचित इन्सुलेशन समन्वय बिना, आंशिक डिस्चार्ज र डाइलेक्ट्रिक ब्रेकडाउन महिना भित्र हुनेछ।

2. 12kV को लागि मूल्याङ्कन गरिएको रिङ मेन एकाइ 24kV प्रणालीमा सुरक्षित रूपमा प्रयोग गर्न सकिन्छ यदि लोड वर्तमान कम छ?

बिल्कुल होइन। शून्य लोड करन्टको साथ पनि, इन्सुलेशनमा स्थिर-राज्य भोल्टेज तनाव दोब्बर हुन्छ। यसले द्रुत विद्युतीय रूखहरू, इपोक्सी सतहहरूमा ट्र्याकिङ, र अन्तिम चरण-देखि-ग्राउन्ड फ्ल्याशओभरमा जान्छ। हाम्रो कारखानाले दर्जनौं RMU हरू प्रतिस्थापन गरेको छ जहाँ प्रयोगकर्ताहरूले यो बेमेल प्रयास गरे। आन्तरिक क्लियरेन्स र क्रीपेज दूरीहरू 24kV सञ्चालनका लागि अपर्याप्त छन्। जहिले पनि रिङ मेन एकाइ चयन गर्नुहोस् जसको मूल्याङ्कन भोल्टेजले प्रणालीको अधिकतम भोल्टेज बराबर वा बढी छ, लोड वर्तमानको ख्याल नगरी।

3. RMU मा भोल्टेज रेटिङ र सर्ट सर्किट बनाउने क्षमता बीचको सम्बन्ध के हो?

एउटै भौतिक सम्पर्क डिजाइनको लागि, भोल्टेज मूल्याङ्कन बढाउँदा सर्ट-सर्किट बनाउने क्षमता कम हुन्छ किनभने सम्पर्क बन्द हुँदा चाप ऊर्जा भोल्टेज वर्गसँग समानुपातिक हुन्छ। हाम्रो कारखानाको 12kV रिंग मेन युनिटले 50kA शिखर बनाउन सक्छ, जबकि 40.5kV संस्करणले 40kA शिखर बनाउँछ। यद्यपि, CuCr60, Lugao Power Co., Ltd जस्ता उन्नत सम्पर्क सामग्रीहरू प्रयोग गर्दै। सबै भोल्टेज मूल्याङ्कनहरूमा उच्च निर्माण क्षमता कायम राख्छ। निश्चित भोल्टेज स्तरमा तपाईंको प्रणालीको उपलब्ध गल्ती वर्तमानसँग मेल खाने क्षमता सधैं प्रमाणित गर्नुहोस्।

४. उचाइले रिङ मेन युनिटको लागि आवश्यक भोल्टेज मूल्याङ्कनलाई कसरी प्रभाव पार्छ?

1000 मिटर माथि, हावाको घनत्व घट्छ, बाह्य इन्सुलेशनको डाइलेक्ट्रिक शक्ति घटाउँछ। प्रति IEC 62271-1, बाह्य इन्सुलेशनले 1000 मिटर माथि प्रति 100 मिटरमा लगभग 1% ले भोल्टेजको सामना गर्छ। 3000m उचाइमा स्थापित रिङ मेन युनिटको लागि, 24kV प्रणालीलाई derating को लागि क्षतिपूर्ति गर्न 36kV को मूल्याङ्कन भोल्टेज भएको RMU चाहिन्छ। हाम्रो कारखानाले प्रबलित बाह्य इन्सुलेशनको साथ उचाइ-सही RMU हरू उत्पादन गर्दछ, कार्यसम्पादनमा कुनै हानि नहुने सुनिश्चित गर्दै। Lugao Power Co.,Ltd बाट अर्डर गर्दा सधैं स्थापना उचाइ निर्दिष्ट गर्नुहोस्।

5. कुन नियमित परीक्षणहरूले रिङ मेन युनिटले निर्दिष्ट भोल्टेज मूल्याङ्कन पूरा गरेको प्रमाणित गर्छ?

मुख्य दिनचर्या परीक्षणहरू पावर फ्रिक्वेन्सी भोल्टेज प्रतिरोध (बाहिरी एकाइहरूको लागि सुख्खा र भिजेको) र लाइटनिंग आवेग प्रतिरोध परीक्षणहरू हुन्। 24kV RMU को लागि, हाम्रो कारखानाले 1 मिनेटको लागि 50kV पावर फ्रिक्वेन्सी र प्रत्येक चरणमा 125kV लाइटनिङ इम्पल्स (1.2/50µs वेभफॉर्म) लागू गर्छ। थप रूपमा, हामी 1.1x रेटेड भोल्टेजमा आंशिक डिस्चार्ज मापन गर्दछौं, 10pC भन्दा कम स्तरहरू सुनिश्चित गर्दै। लुगाओ पावर कं, लिमिटेड बाट एक पूर्ण परीक्षण प्रमाणपत्र। डेलिभर गरिएको रिङ मेन युनिटले यसको भोल्टेज रेटिङ पूरा गर्छ भन्ने ग्यारेन्टी दिन्छ। सधैं कमिसन गर्नु अघि यी कागजातहरू अनुरोध गर्नुहोस्।
