इनडोर र आउटडोर हाई-भोल्टेज भ्याकुम सर्किट ब्रेकरहरू बीच के भिन्नताहरू छन्?

आधुनिक बिजुली वितरण प्रणालीमा, भ्याकुम सर्किट ब्रेकरहरू (VCBs) बिजुली आपूर्ति सुरक्षा र स्थिरता सुनिश्चित गर्न महत्त्वपूर्ण उपकरणहरू हुन्। तिनीहरूको मुख्य कार्य द्रुत रूपमा वर्तमान अवरोध र त्रुटिहरूको समयमा लाइनहरू अलग गर्नु, उपकरण क्षति र ठूलो मात्रामा बिजुली आउटेज रोक्न हो। यद्यपि, धेरै खरिद र ईन्जिनियरिङ् कर्मचारीहरू मोडेलहरू चयन गर्दा इनडोर र आउटडोर VCB हरू बीचको भिन्नताको बारेमा प्रायः भ्रमित हुन्छन्। यद्यपि दुबैले भ्याकुम आर्क-निभाउने टेक्नोलोजी प्रयोग गर्छन्, किन त्यहाँ यस्तो महत्त्वपूर्ण डिजाइन भिन्नताहरू छन्? र परियोजना परिदृश्यहरूमा आधारित कसरी छनौट गर्नुपर्छ?

एक पेशेवर पावर उपकरण निर्माताको रूपमा, लुगाओ पावर, इनडोर र आउटडोर भ्याकुम सर्किट ब्रेकर उत्पादनहरू संयोजन गर्दै, तपाईंलाई सजिलैसँग सही उपकरण छनोट गर्न मद्दत गर्नको लागि मुख्य भिन्नताहरू, डिजाइन सुविधाहरू, र लागू हुने परिदृश्यहरू तोड्छ।

भ्याकुम सर्किट ब्रेकर (VCB) के हो?

भ्याकुम सर्किट ब्रेकरले चाप निभाउने माध्यम र इन्सुलेट गर्ने माध्यम दुवैको रूपमा भ्याकुम प्रयोग गर्दछ। तिनीहरूले विद्युतीय चाप निभाउन भ्याकुम वातावरण प्रयोग गर्छन्, जसले गर्दा सर्किटलाई नियन्त्रण र सुरक्षा गर्दछ। यसले तेल वा SF6 ग्यासको प्रयोगलाई बेवास्ता गर्छ, यसलाई सुरक्षित र थप वातावरणमैत्री बनाउँछ। तिनीहरू पावर प्लान्टहरू र सबस्टेशनहरूमा व्यापक रूपमा प्रयोग गरिन्छ, विशेष गरी बारम्बार सञ्चालनको आवश्यकता पर्ने अनुप्रयोगहरूमा।

तिनीहरूलाई छुट्याउन सबैभन्दा आधारभूत तरिका तिनीहरूको स्थापना वातावरण हो। भ्याकुम सर्किट ब्रेकरहरू मुख्यतया दुई कोटिहरूमा विभाजित हुन्छन्: इनडोर उच्च-भोल्टेज भ्याकुम सर्किट ब्रेकरहरू: बन्द र नियन्त्रित इनडोर वातावरणमा प्रयोगको लागि उपयुक्त, मानक स्विचगियरसँग मिल्दो, र स्थिर इनडोर सञ्चालन अवस्थाहरू पूरा गर्न।

बाहिरी उच्च भोल्टेज भ्याकुम सर्किट ब्रेकरहरू: प्रतिकूल मौसम अवस्थाहरूको चिन्ता नगरी विभिन्न अनिश्चित बाहिरी वातावरणमा प्रयोगको लागि उपयुक्त।

चाहे भित्री होस् वा बाहिर, उच्च-भोल्टेज भ्याकुम सर्किट ब्रेकरहरूले एउटै कोर आर्क-निभाउने सिद्धान्त साझा गर्छन्, तर तिनीहरूको संरचना, सुरक्षा, र इन्सुलेशन डिजाइनहरू विभिन्न परिदृश्यहरू अनुरूप पूर्ण रूपमा अनुकूलित हुन्छन्।

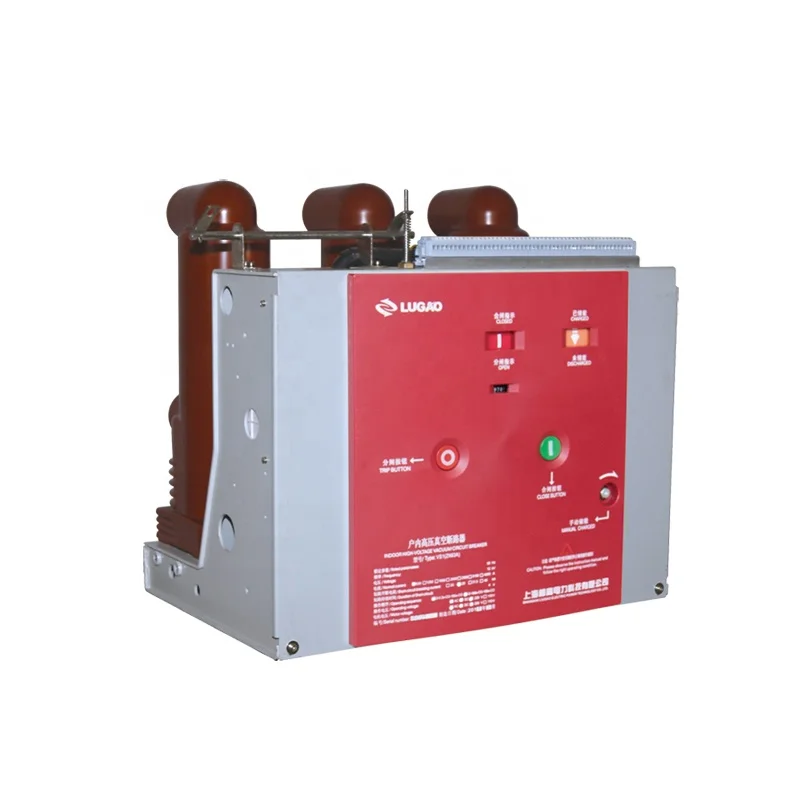

इनडोर भ्याकुम सर्किट ब्रेकरहरू (VS1 श्रृंखला)

इनडोर VCB सबैभन्दा सामान्य प्रकारको सर्किट ब्रेकर हो, सामान्यतया स्विचगियर र इनडोर सबस्टेशनहरू जस्ता बन्द ठाउँहरूमा स्थापना गरिन्छ। लुगाओ पावरको इनडोर भ्याकुम सर्किट ब्रेकरहरू क्याबिनेट-माउन्ट डिजाइनहरूको एक विशिष्ट उदाहरण हुन्। अपरेटिङ मेकानिजमलाई सर्किट ब्रेकर बडीमा एकीकृत गरिएको छ, जसले यसलाई एक निश्चित स्थापना इकाईको रूपमा मात्र नभई ट्रली एकाइ बनाउन समर्पित प्रोपल्सन संयन्त्रको साथ प्रयोग गर्न अनुमति दिन्छ। मुख्य सर्किट खण्डले सर्किट ब्रेकर मिनिएचुराइजेसन र मर्मत-रहित सञ्चालन प्राप्त गर्न अभिन्न रूपमा बन्द पोलहरू प्रयोग गर्न सक्छ। यो KYN28A-12 जस्ता स्विचगियरसँग सुसज्जित हुन सक्छ, र निश्चित प्रकारका एकाइहरूलाई XGN श्रृंखला निश्चित-प्रकार स्विचगियरले पनि सुसज्जित गर्न सकिन्छ।

डिजाइन सुविधाहरू

1. कम्प्याक्ट मोड्युलर संरचना, मानक स्विचगियरमा अनुकूलन योग्य

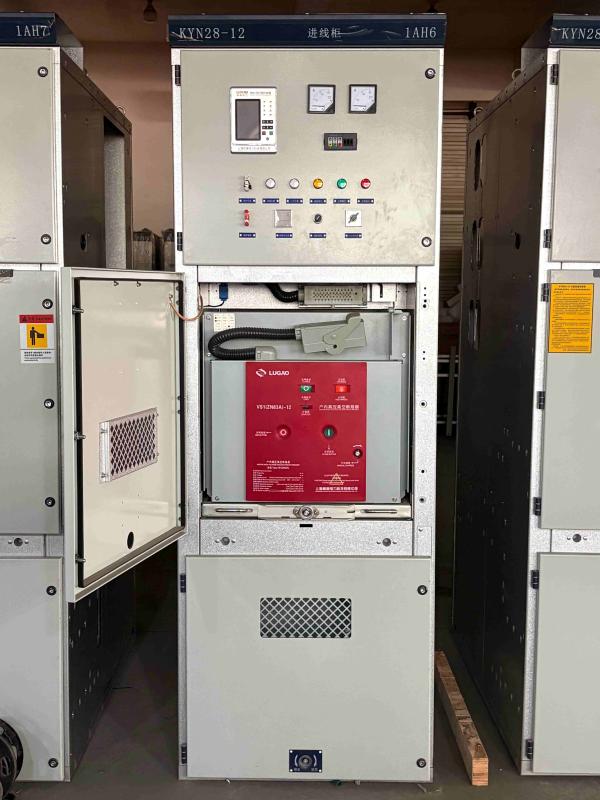

इनडोर VCB को आयामहरू KYN28 जस्ता मानक स्विचगियरको आयामहरू अनुसार कडाईका साथ डिजाइन गरिएका छन्। यसले एक मोड्युलर फ्रेम संरचनालाई अपनाउँछ, स्थापनाको लागि क्याबिनेटमा प्रत्यक्ष इम्बेडिङलाई अनुमति दिन्छ, इनडोर पावर वितरण ठाउँको अधिकतम प्रयोग गर्दछ। लुगाओको इनडोर भ्याकुम सर्किट ब्रेकरले भ्याकुम इन्टरप्टर, अपरेटिङ मेकानिज्म र कन्ट्रोल युनिटलाई एकीकृत गर्दछ। अगाडिको प्यानल खोल्ने र बन्द गर्ने बटनहरू र अपरेटरहरू द्वारा सुविधाजनक सञ्चालन र निगरानीको लागि स्थिति सूचक बत्तीहरू संग सुसज्जित छ।

2. आधारभूत सुरक्षा मूल्याङ्कन, सफा इनडोर वातावरणको लागि उपयुक्त

किनभने यो सुख्खा, वर्षा-रहित, र UV-रहित इनडोर वातावरणमा स्थापना गरिएको छ, इनडोर VCB को सुरक्षा मूल्याङ्कन सामान्यतया IP20 ~ IP40 हो, औँला र उपकरणहरू र थोरै मात्रामा धुलोको साथ आकस्मिक सम्पर्कबाट मात्र सुरक्षा चाहिन्छ, कठोर मौसम अवस्थाहरूसँग सामना गर्न आवश्यक छैन।

3. इपोक्सी राल इन्सुलेशन संरचना, क्याबिनेट अपरेटिंग अवस्थाहरूको लागि उपयुक्त

इनडोर VCB को चाप-निभाउने चेम्बर epoxy राल आस्तीन संग encapsulated छ, चरण-देखि-चरण र चरण-देखि-जमिन इन्सुलेशन प्रदान गर्दछ, स्विचगियर भित्र सुख्खा र सफा वातावरणको लागि उपयुक्त। यो आकारमा कम्प्याक्ट छ र भरपर्दो इन्सुलेशन प्रदान गर्दछ।

4. स्विचगियर मार्फत प्राप्त सुरक्षा अलगाव

इनडोर VCB आफैमा दृश्य विच्छेदक स्विच छैन; सेफ्टी आइसोलेसन प्रकार्य ग्राउन्डिङ स्विच र स्विचगियरको डिस्कनेक्टर स्विचद्वारा प्राप्त हुन्छ, व्यापक क्याबिनेट इन्टरलकिङ सुरक्षाको साथ परिदृश्यहरूको लागि उपयुक्त।

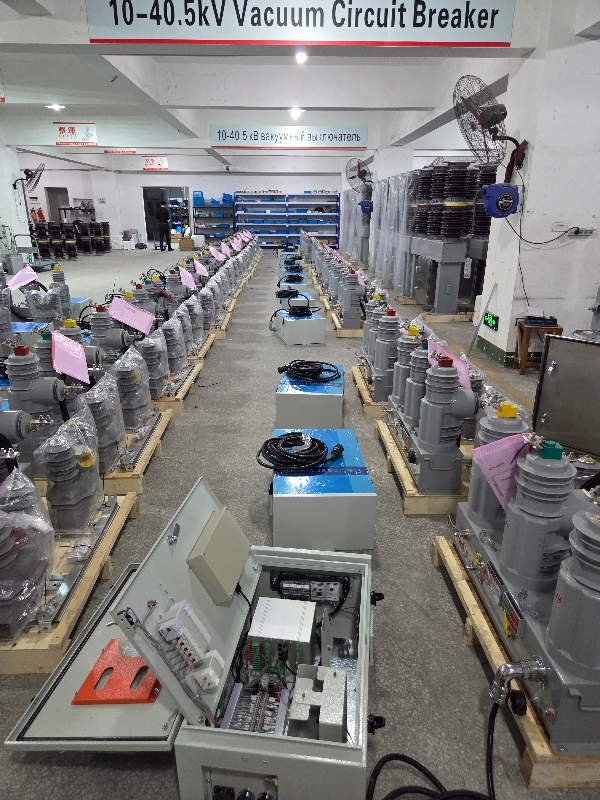

बाहिरी भ्याकुम सर्किट ब्रेकर (ZW32 श्रृंखला)

घाम र वर्षा, अत्यधिक तापक्रम भिन्नता र धुलो प्रदुषण जस्ता अवस्थाहरूसँग व्यवहार गर्ने, बाहिरी VCBs लाई विस्तारित अवधिको लागि बाहिरको सम्पर्कमा राख्नु पर्ने हुनाले, तिनीहरूको डिजाइनले स्थायित्व र सुरक्षालाई जोड दिन्छ। लुगाओ इलेक्ट्रिकको बाहिरी VCB हरू तिनीहरूको सानो आकार, हल्का तौल, एन्टी-कन्डेन्सेसन गुणहरू, र मर्मत-रहित सञ्चालनद्वारा विशेषता छन्:

डिजाइन सुविधाहरू

1. उच्च-सील तीन-चरण पोस्ट-प्रकार पूर्ण रूपमा संलग्न संरचना

बाहिरी भ्याकुम सर्किट ब्रेकरहरूले IP65 र माथिको सुरक्षा स्तर प्राप्त गर्दै, पूर्ण रूपमा सिल गरिएको डिजाइन अपनाउँछन्। तिनीहरू पूर्ण रूपमा वाटरप्रूफ, डस्टप्रूफ, र एन्टी-कन्डेन्सेसन हुन्, जसले वर्षा, हिउँ, र धूलोयुक्त वातावरणमा विस्तारित अवधिको लागि स्थिर सञ्चालनको लागि अनुमति दिन्छ। तिनीहरू उच्च तापमान, पराबैंगनी विकिरण, र बुढ्यौली प्रतिरोधी छन्, बाहिरी मौसम परिवर्तनहरूबाट अप्रभावित।

2. ठूलो क्रीपेज दूरी सिलिकन रबर इन्सुलेट बुशिंग

बाहिरी भ्याकुम सर्किट ब्रेकरहरूले ठूलो क्रीपेज दूरी सिलिकॉन रबर (वा सिरेमिक) छाता-स्कर्ट प्रकार इन्सुलेट बुशिंगहरू प्रयोग गर्छन्। इनडोर इपोक्सी राल बुशिंगको तुलनामा, यसले लामो क्रीपेज दूरी प्रदान गर्दछ, आर्द्र र प्रदूषित बाहिरी वातावरणमा फ्ल्याशओभर डिस्चार्जलाई रोक्न र UV बुढ्यौलीको लागि उच्च प्रतिरोध प्रदान गर्दछ।

3. सुविधाजनक र लचिलो सञ्चालन सुरक्षा सुनिश्चित गर्दछ। लुगाओको बाहिरी भ्याकुम सर्किट ब्रेकरहरू म्यानुअल रूपमा, विद्युतीय रूपमा वा टाढाबाट सञ्चालन गर्न सकिन्छ। तिनीहरूले स्पष्ट रूपमा देखिने विच्छेदहरू प्रदान गर्दछ, मर्मतका क्रममा विश्वसनीय विद्युत अलगाव सुनिश्चित गर्दै अतिरिक्त डिस्कनेक्ट स्विचहरूको आवश्यकता बिना, तिनीहरूलाई बन्द स्विचगियर बिना बाहिरी वातावरणको लागि उपयुक्त बनाउँदछ।

4. लचिलो स्थापना विकल्पहरू बाहिरी परिदृश्यहरूमा अनुकूलन योग्य। बाहिरी VCB ले विभिन्न स्थापना विधिहरूलाई समर्थन गर्दछ, जसमा पोल-माउन्ट गरिएको र फ्लोर-माउन्ट गरिएको स्थापनाहरू, समर्पित इनडोर वितरण कोठाको आवश्यकतालाई हटाउँदै। यसले तिनीहरूलाई बारम्बार सञ्चालन आवश्यक स्थानहरूको लागि विशेष रूपमा उपयुक्त बनाउँछ।

इनडोर र आउटडोर भ्याकुम सर्किट ब्रेकरहरू बीचको कोर भिन्नताहरूको तुलना तालिका

तपाईंको परियोजनाको लागि सही भ्याकुम सर्किट ब्रेकर कसरी छनौट गर्ने?

VCB चयन गर्दा, तीन मुख्य पक्षहरूमा फोकस गर्नुहोस्: स्थापना वातावरण, सुरक्षा आवश्यकताहरू, र मर्मत परिदृश्यहरू:

१. स्थापना वातावरणलाई प्राथमिकता दिनुहोस्। यदि उपकरणहरू इनडोर स्विचगियर वा वितरण कोठा जस्ता बन्द ठाउँमा स्थापना गरिएको छ भने, कम लागत र राम्रो अनुकूलता प्रदान गर्दै, इनडोर VCB पर्याप्त छ। यद्यपि, बाहिरी ओभरहेड लाइनहरू वा पोल-माउन्ट गरिएका परिदृश्यहरूको लागि, बाहिरी VCB चयन गर्नुपर्छ; अन्यथा, उपकरण चाँडै वर्षा, संक्षेपण, र प्रदूषण द्वारा क्षतिग्रस्त हुनेछ।

2. वातावरणको गम्भीरता मूल्याङ्कन गर्नुहोस्। तटीय क्षेत्रहरू र रासायनिक औद्योगिक पार्कहरू जस्ता भारी प्रदूषित र संक्षारक वातावरणहरूको लागि, भित्री वातावरणले पनि उच्च-सुरक्षा-स्तरको इनडोर VCBs लाई प्राथमिकता दिनुपर्छ। अत्यधिक प्रदूषित बाहिरी क्षेत्रहरूमा, ठूलो क्रिपेज दूरी र एन्टी-फाउलिंग आउटडोर VCBs चयन गर्नुपर्छ।

3. मर्मत आवश्यकताहरू विचार गर्नुहोस्। टाढाको बाहिरी परिदृश्यहरूको लागि, साइटमा मर्मत कठिनाइहरू कम गर्न एकीकृत विच्छेदन स्विचहरू र मर्मत-रहित डिजाइनहरू सहित आउटडोर VCBs लाई प्राथमिकता दिनुहोस्। इनडोर परिदृश्यहरूको लागि, स्विचगियर कन्फिगरेसनमा आधारित उपयुक्त इनडोर VCB मोडेल चयन गर्नुहोस्।

20 वर्ष भन्दा बढी निर्माण अनुभव भएको कारखानाको रूपमा, लुगाओ पावरले तपाइँको परियोजनाको भोल्टेज स्तर, हालको प्यारामिटरहरू, र स्थापना वातावरणमा आधारित अनुकूलित VCB चयन समाधानहरू प्रदान गर्न सक्छ, तपाइँलाई सबैभन्दा उपयुक्त उपकरणहरू मिलाउन मद्दत गर्दछ।

FAQ: इनडोर बनाम बाहिरी भ्याकुम सर्किट ब्रेकर

1. के म लागत बचत गर्न घर बाहिर VCB प्रयोग गर्न सक्छु?

यो सिफारिस गरिएको छैन। भित्री भ्याकुम सर्किट ब्रेकरहरूमा बाहिरी प्रयोगको लागि आवश्यक सुविधाहरूको अभाव हुन्छ, जस्तै वर्षा प्रतिरोधी, यूभी-प्रतिरोधी, र प्रदूषण-प्रतिरोधी इन्सुलेशन। यसले सुरक्षा खतरा निम्त्याउँछ र वारेन्टी शून्य हुनेछ।

2.के समान VCB मोडेल भित्री र बाहिरी परियोजनाहरूको लागि काम गर्न सक्छ?

तिनीहरू आदानप्रदान योग्य छैनन्। यद्यपि तिनीहरूले समान भ्याकुम ब्रेकिङ टेक्नोलोजी प्रयोग गर्छन्, तिनीहरूको मेकानिकल र इन्सुलेशन डिजाइनहरू विशेष रूपमा विशेष वातावरणको लागि अनुकूल हुन्छन्। गलत प्रकारको प्रयोगले समयभन्दा पहिले क्षति र सुरक्षा खतराहरू निम्त्याउन सक्छ।

3.के बाहिरी VCB लाई मर्मत आवश्यक छ?

लुगाओको बाहिरी भ्याकुम सर्किट ब्रेकरहरू कम मर्मत वा मर्मत-रहित सञ्चालनको लागि अनुमति दिँदै पूर्ण रूपमा संलग्न संरचनाको साथ डिजाइन गरिएका छन्। यद्यपि, इन्सुलेटर अवस्थाको नियमित दृश्य निरीक्षण अझै पनि सिफारिस गरिएको छ।

4.के 10kV र 35kV को लागि भित्री र बाहिरी VCB को लागि चयन तर्कहरू समान छन्?

तर्क ठ्याक्कै उस्तै छ, पहिले, स्थापना वातावरण निर्धारण गर्नुहोस्, भोल्टेज स्तरको पर्वाह नगरी चयन सिद्धान्त अपरिवर्तित रहन्छ।

5.के त्यहाँ दुई प्रकारका VCB हरू बीच ठूलो मूल्य भिन्नता छ?

उही भोल्टेज र हालको विनिर्देशहरूको लागि, बाहिरी VCB हरू भित्री व्यक्तिहरू भन्दा महँगो छन्। यो किनभने बाहिरी मोडेलले उच्च मौसम-प्रतिरोधी इन्सुलेशन, पूर्ण रूपमा सिल गरिएको वाटरप्रूफ संरचना, र बाक्लो खोल प्रयोग गर्दछ, परिणामस्वरूप उच्च उत्पादन र सामग्री लागतहरू।
