XL-21 पावर वितरण क्याबिनेटको संरचनात्मक सुविधाहरू र मर्मतका विधिहरू के हुन्?

संरचनात्मक सुविधाहरू

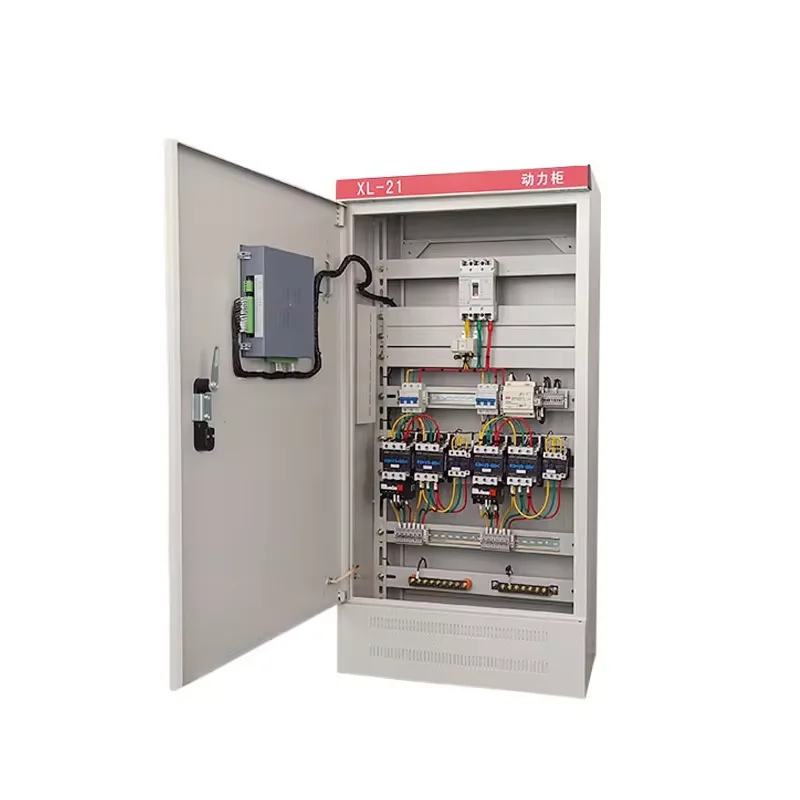

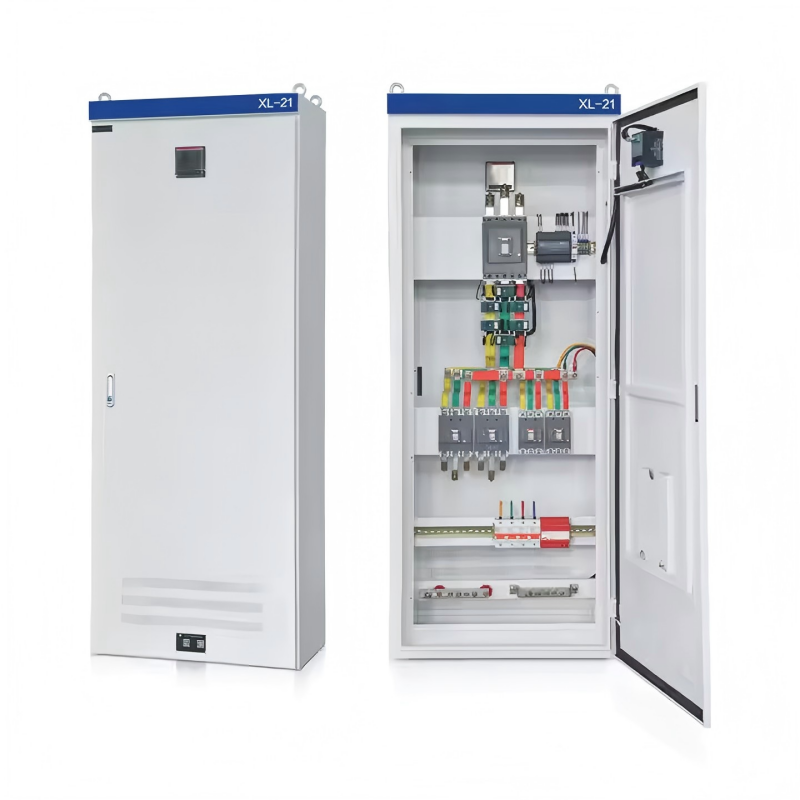

XL-21 कम भोल्टेज बिजुली वितरण क्याबिनेट मुख्यतया 50 Hz सम्म AC फ्रिक्वेन्सी र 500 V सम्म भोल्टेजहरू सहित तीन-चरण, तीन-तार, र तीन-चरण, चार-तार प्रणालीहरू प्रयोग गरेर औद्योगिक र खानी उद्यमहरूमा विद्युत वितरणको लागि प्रयोग गरिन्छ। यो बेन्ट स्टिल प्लेटबाट निर्मित एक संलग्न घेरा हो। चक्कु स्विच अपरेटिङ ह्यान्डल माथिल्लो दायाँ अगाडि स्तम्भमा अवस्थित छ, पावर स्विचिंग प्रदान गर्दछ। बसबार भोल्टेज संकेत गर्न वितरण प्यानलमा भोल्टमीटर स्थापना गरिएको छ। अगाडिको ढोकाले सजिलो निरीक्षण र मर्मतका लागि सबै आन्तरिक कम्पोनेन्टहरू उजागर गर्दछ। यो वितरण क्याबिनेटले अत्याधुनिक कम्पोनेन्टहरू प्रयोग गर्दछ, जसको परिणामस्वरूप कम्प्याक्ट डिजाइन, सजिलो मर्मतसम्भार, र लचिलो तार कन्फिगरेसनहरू हुन्छन्। एयर सर्किट ब्रेकरहरू र सर्ट-सर्किट सुरक्षाका लागि फ्यूजहरूको अतिरिक्त, क्याबिनेटले कन्ट्याक्टरहरू र थर्मल रिलेहरू पनि समावेश गर्दछ। अगाडिको ढोकाले बटन र सूचक बत्तीहरू समायोजन गर्दछ।

प्रयोग र रखरखाव

• स्थापना वा ओभरहाल पछि, र कमिसन गर्नु अघि, पावर वितरण बाकसले निम्न निरीक्षण र परीक्षणहरूबाट गुज्रनुपर्छ (ओभरहाल पछिको निरीक्षण र परीक्षणहरू ओभरहालको प्रकृतिमा निर्भर हुन्छन्)।

• बिजुली वितरण बक्स भित्र स्थापित विद्युतीय उपकरण र माध्यमिक तारहरू रेखाचित्र आवश्यकताहरू अनुरूप छन् कि छैन जाँच गर्नुहोस्।

• सञ्चालनका लागि प्रयोग गरिएका चक्कु स्विचहरू र सर्किट ब्रेकरहरू लचिलो र टाँसिने छैनन् भनेर जाँच गर्नुहोस्।

• विद्युतीय उपकरणहरू राम्रो सम्पर्कमा छन् र अपेक्षित सञ्चालन आवश्यकताहरू पूरा गर्दछन् भनी जाँच गर्नुहोस्।

• पावर वितरण बाकस विदेशी वस्तुहरूबाट मुक्त छ र कम्पोनेन्टहरू सुरक्षित गर्ने स्क्रूहरू खुकुलो छैनन् भनी जाँच गर्नुहोस्।

परिचालन वातावरण

परिवेश तापमान: -50°C देखि +40°C, 24 घण्टा भन्दा बढीको औसत तापमान +36°C भन्दा बढि हुँदैन;

• उचाइ: 2000m भन्दा बढी छैन;

सापेक्षिक आर्द्रता: +४०°C को परिवेशको वायु आर्द्रतामा ५०% भन्दा बढी हुँदैन;

                             कम आर्द्रतामा उच्च सापेक्षिक आर्द्रतालाई अनुमति दिइएको छ (जस्तै, +20 डिग्री सेल्सियसमा 90%), र तापमान उतार-चढ़ावको लागि मध्यम संक्षेपणलाई अनुमति दिइएको छ।

• यन्त्र ठाडो देखि 5° भन्दा बढी को झुकाव संग स्थापित हुनुपर्छ। यन्त्रलाई गम्भीर कम्पन, प्रभाव, र जंगबाट मुक्त स्थानमा स्थापना गर्नुपर्छ।
