GCS कम भोल्टेज निकाल्न मिल्ने स्विच क्याबिनेटको उपयोग योजनाहरू के हुन्?

मुख्य सर्किट योजना

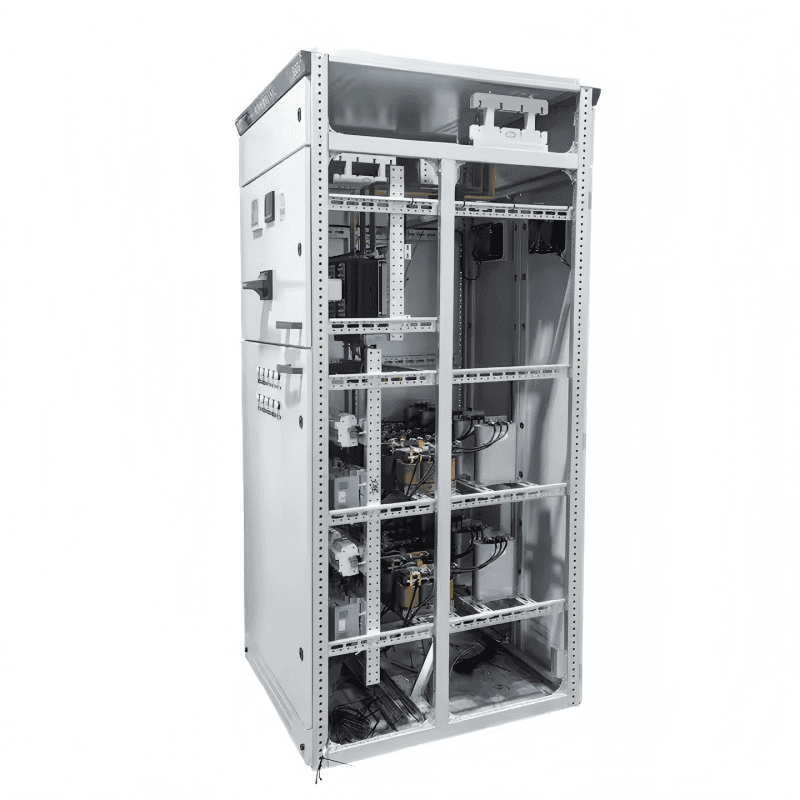

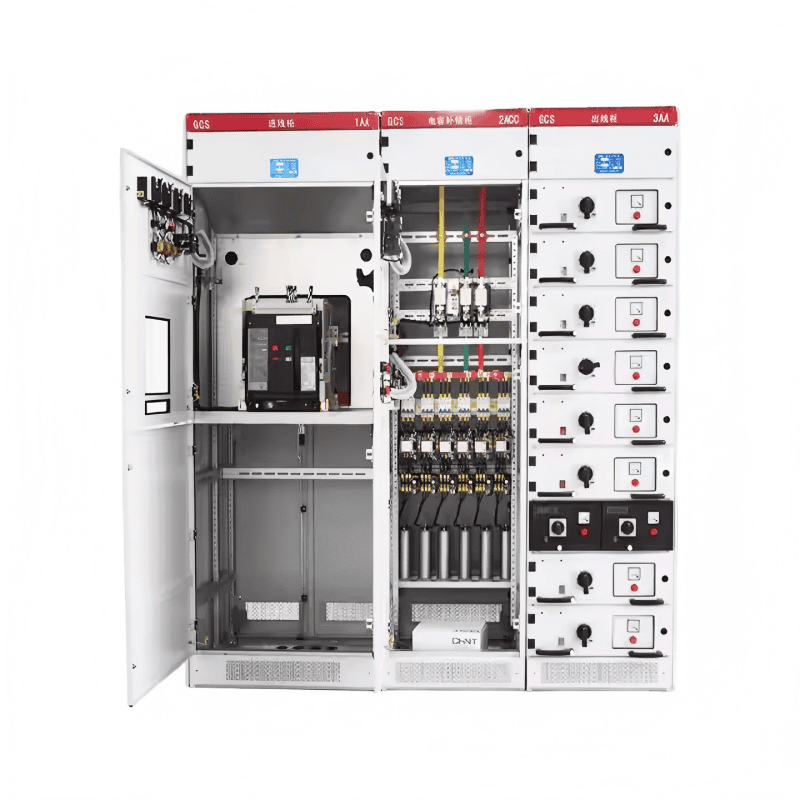

  GCS क्याबिनेटको मुख्य सर्किट योजनामा ​​32 समूहहरू र 118 विनिर्देशहरू छन्, सहायक सर्किटहरूको नियन्त्रण र सुरक्षामा भएका परिवर्तनहरूबाट व्युत्पन्न योजना र विशिष्टताहरू बाहेक। यसले 2500kVA र सोभन्दा कम वितरण ट्रान्सफर्मरहरूको छनोटको लागि उपयुक्त 5000A को मूल्याङ्कन गरिएको कार्य प्रवाहको साथ, बिजुली उत्पादन, विद्युत आपूर्ति र अन्य ऊर्जा प्रयोगकर्ताहरूको आवश्यकताहरू समावेश गर्दछ। क्यापेसिटर क्षतिपूर्ति क्याबिनेटहरू बिजुली आपूर्तिको आवश्यकताहरू पूरा गर्न र पावर कारक सुधार गर्न प्रयोग गर्न डिजाइन गरिएको छ, र रिएक्टर क्याबिनेटहरू व्यापक लगानीको आवश्यकताहरू विचार गर्न डिजाइन गरिएको छ।

सहायक सर्किट योजना

  GCS सहायक सर्किट एटलसमा 120 सहायक सर्किट योजनाहरू छन्। DC सञ्चालन भाग को सहायक सर्किट योजना मुख्यतया पावर प्लान्ट सबस्टेशन को कम भोल्टेज प्लान्ट (स्टेशन) प्रणाली को लागी प्रयोग गरिन्छ। यो 200MW र तल र 300MW र माथिको एकाइहरूको कम-भोल्टेज प्लान्ट प्रणालीको लागि उपयुक्त छ, काम गर्ने (स्ट्यान्डबाइ) बिजुली आपूर्ति लाइन, पावर फिडर र मोटर फिडरको सामान्य नियन्त्रण मोड।

  एसी सञ्चालन भागको सहायक योजना मुख्यतया कारखाना, खानी, उद्यम र उच्च-वृद्धि भवनहरूमा सबस्टेशनहरूको कम भोल्टेज प्रणालीको लागि प्रयोग गरिन्छ। दोहोरो पावर आपूर्ति सञ्चालन नियन्त्रणको लागि उपयुक्त 6 संयोजनहरू छन्। त्यहाँ कुनै अपरेशन इलेक्ट्रिकल इन्टरलक स्ट्यान्डबाइ स्वचालित थ्रो, सेल्फ-रिकभरी र अन्य कन्ट्रोल सर्किटहरू छैनन्, जुन सीधा इन्जिनियरिङ डिजाइनमा प्रयोग गर्न सकिन्छ।

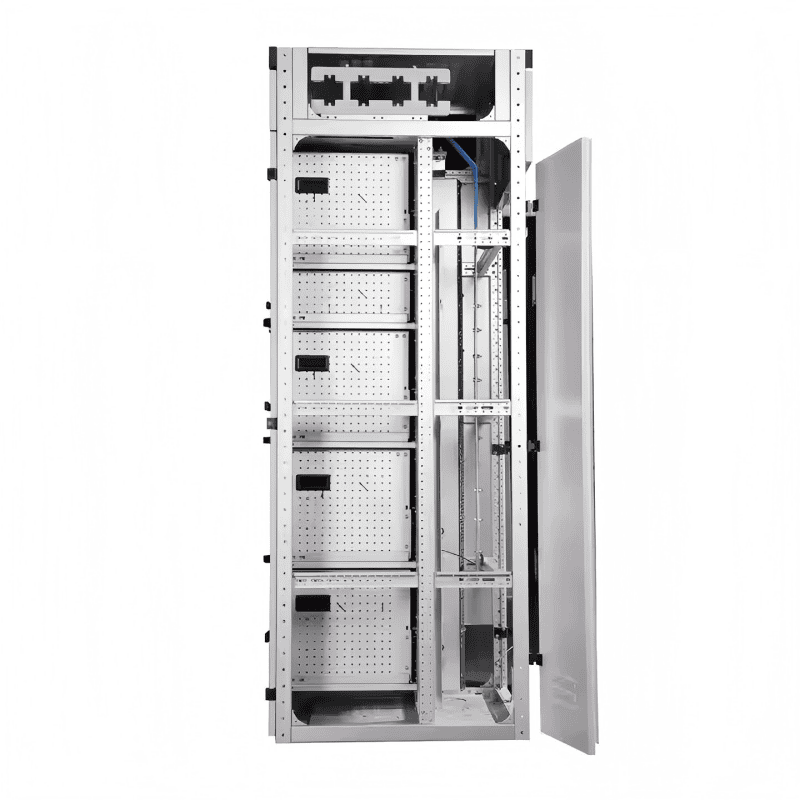

  DC नियन्त्रण बिजुली आपूर्ति DC 220V वा 110V हो, र AC नियन्त्रण शक्ति आपूर्ति AC 380V वा 220V हो। यो दराज एकाइहरू मिलेर बनेको पूर्ण क्याबिनेट हो। 220V नियन्त्रण विद्युत आपूर्ति यस क्याबिनेटमा समर्पित नियन्त्रण ट्रान्सफर्मर द्वारा संचालित सार्वजनिक नियन्त्रण बिजुली आपूर्तिबाट व्युत्पन्न गरिएको हो। सार्वजनिक नियन्त्रण बिजुली आपूर्तिले एक अग्राउन्ड कन्ट्रोल ट्रान्सफर्मर प्रयोग गर्दछ, र 24V पावर आपूर्ति प्रयोगको लागि आरक्षित गरिएको छ जब कमजोर वर्तमान संकेत बत्तीहरू आवश्यक पर्दछ।

  वाट-घण्टा मिटरको स्थापना स्थान, भोल्टेज संकेतको परिचय विधि र अन्य स्थापना र प्रयोग आवश्यकताहरू सहायक सर्किट रेखाचित्रको "तयारी निर्देशनहरू" मा विस्तृत छन्।

मुख्य बसबार

बसबारको गतिशील थर्मल स्थिरता सुधार गर्न र सम्पर्क सतहको तापक्रम वृद्धि सुधार गर्न, सबै उपकरणहरूले TMY-T2 श्रृंखला कडा तामा बसबारहरू प्रयोग गर्दछ। तामा बसबारहरू पूर्ण-लम्बाइ टिन-प्लेट गरिएका छन्, र पूर्ण-लम्बाइ चाँदी-प्लेट गरिएको तामा बसबारहरू पनि प्रयोग गर्न सकिन्छ। तेर्सो बसबार र ठाडो बसबार क्रमशः क्याबिनेटमा बसबार अलगाव कोठामा स्थापित छन्। तटस्थ ग्राउन्डिङ बसबारले कडा तामाको पट्टी प्रयोग गर्दछ। तेर्सो तटस्थ ग्राउन्डिङ तार (PEN) वा ग्राउन्डिङ + न्यूट्रल तार (PE+N) जोडिएको छ।

मुख्य स्विच

630A र माथिका बिजुली आपूर्ति लाइनहरू र फिडर स्विचहरूका लागि, DW45 श्रृंखला मुख्य रूपमा चयन गरिन्छ, र DW48 श्रृंखला, AE श्रृंखला, 3WE वा ME श्रृंखला पनि चयन गर्न सकिन्छ। आवश्यक भएमा, आयातित M श्रृंखला वा F श्रृंखला पनि चयन गर्न सकिन्छ।

फिडर र मोटर नियन्त्रण 630A तल स्विचहरूका लागि, वाङ एनले TG श्रृंखला र CM1 श्रृंखला चयन गर्दछ। NM श्रृंखला, CDM श्रृंखला, TG30 श्रृंखला र अन्य मोल्ड केस स्विचहरू।

मुख्य सर्किटको गतिशील स्थिरता सुधार गर्नको लागि, GCS श्रृंखला विशेष संयुक्त बसबार क्ल्याम्प र इन्सुलेशन समर्थन डिजाइन गरिएको छ। तिनीहरू उच्च इन्सुलेशन शक्ति, राम्रो आत्म-निभाउने प्रदर्शन र अद्वितीय संरचनाको साथ उच्च-शक्ति, ज्वाला-प्रतिरोधी सिंथेटिक तकिया सामग्रीबाट बनेका छन्।

कार्यात्मक एकाइहरूको विभाजन, प्लग इन र केबल हेडहरूको तापक्रम वृद्धि कम गर्न, GCS क्याबिनेट विशेष एडाप्टर डिजाइन गरिएको छ। एडाप्टरको ठूलो क्षमता र कम तापमान वृद्धि छ।

यदि डिजाइन विभागले प्रयोगकर्ताको आवश्यकता अनुसार राम्रो कार्यसम्पादन र थप उन्नत प्रविधिका साथ नयाँ विद्युतीय कम्पोनेन्टहरू छनोट गर्छ भने, GCS श्रृंखला क्याबिनेटहरूमा राम्रो बहुमुखी प्रतिभा छ र अद्यावधिक गरिएका विद्युतीय घटकहरूको कारणले निर्माण र स्थापनामा कठिनाइहरू उत्पन्न गर्दैन।

विद्युतीय घटक चयन

GCS क्याबिनेटहरूले मुख्यतया उन्नत टेक्नोलोजी, उच्च प्रदर्शन र स्थिरता सूचकहरू सहितको विद्युतीय घटकहरू प्रयोग गर्छन् र चीनमा ठूलो मात्रामा उत्पादन गर्न सकिने आयातित प्रविधि प्रयोग गर्छन्।
